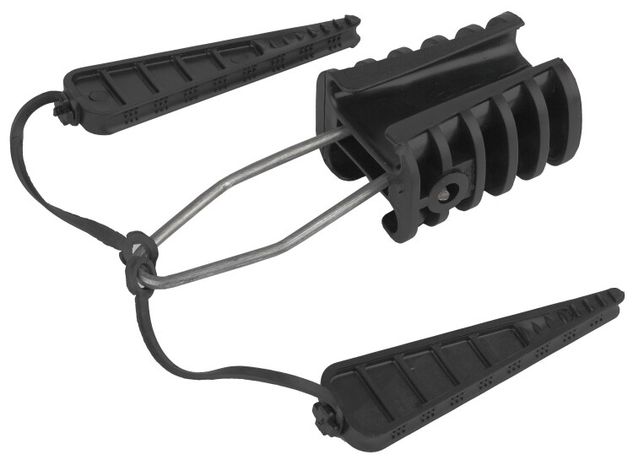

Зажим анкерный клиновой PA25x100 (2х16/4х25) рознич. упак. (1шт.) (60/2400) | Б0036712 ЭРА

Зажим анкерный клиновой PA25x100 (2x16/4x25) от ЭРА предназначен для надежного крепления и натяжения четырёхжильных проводов СИП-4 на воздушных линиях электропередач. Этот зажим анкерный клиновой сочетает прочную стальную основу с устойчивым к УФ-излучению пластиковым корпусом, что делает его подходящим для длительной эксплуатации в суровых климатических условиях.

Назначение и область применения

Зажим анкерный клиновой PA25x100 (2x16/4x25) используется для фиксации и натяжения 4-жильных самонесущих изолированных проводов типа СИП-4. Применяется на опорах магистральных и ответвительных ЛЭП, где требуется механическая стабилизация провода при высоких нагрузках. Подходит для открытой установки на столбах, башнях и других конструкциях воздушных сетей.

Технические характеристики

• Максимальная растягивающая нагрузка: 3432 Н
• Диаметр натяжного троса: 20 мм
• Сечение жил: 2×16 / 4×25 мм2 - совместим с проводами СИП-4
• Номинальное напряжение: 1000 В
• Рабочий температурный диапазон: от –60 C до +50 C
• Материал: сталь с горячим цинкованием + стеклоармированный полиамид
• Защитное покрытие: горячее цинкование - повышает коррозионную стойкость
• Устойчивость к УФ-излучению: да - не выгорает на солнце
• Цвет: черный
• Количество кабелей: 4
• Количество жил: 4
• Модель: EV019449

Совместимость и монтаж

Зажим анкерный клиновой PA25x100 (2x16/4x25) рассчитан на монтаж в открытом виде на опорах ЛЭП. Для установки необходимо:

• Подготовить участок провода СИП-4 с зачищенной изоляцией на конце (по требованию производителя)
• Вставить провод в канал зажима так, чтобы все четыре жилы попали в соответствующие пазы
• Закрепить зажим на опоре через предварительно установленный кронштейн или болтовую систему
• Не допускать перегиба провода внутри зажима - радиус изгиба должен соответствовать нормам ГОСТ

Способ монтажа - открытый. Не рекомендуется использовать в закрытых распределительных устройствах или подземных кабельных трассах.

Безопасность и стандарты

Зажим анкерный клиновой PA25x100 (2x16/4x25) соответствует требованиям к механической прочности и электроизоляционным характеристикам для работы в сетях до 1000 В. Горячее цинкование обеспечивает долговечность в агрессивных средах, а материал корпуса - безопасную работу при повышенных температурах. Соответствие международным стандартам IEC 61284 и GOST R 50571.5.52 не указано явно, однако конструктивно изделие ориентировано на применение в соответствии с правилами ПУЭ.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 3432 Н
• Двухкомпонентная конструкция: металл для прочности, композит для защиты и изоляции
• Устойчивость к экстремальным температурам - работает даже в Арктике и пустыне
• Автоматическое сцепление - клиновой механизм плотно фиксирует жилы при натяжении
• Защита от коррозии - горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизацией
• УФ-стабильный корпус - не теряет форму и цвет при постоянном воздействии солнца

Ограничения применения

• Не предназначена для многократного демонтажа - после затяжки зажим не подлежит повторному использованию
• Не применяется для проводов с другим сечением - только для СИП-4 (2x16/4x25)
• Не подходит для внутренней установки - только для наружных ЛЭП
• Не используйте с медными или алюминиевыми одножильными проводами - конструкция адаптирована исключительно под СИП-4
• Не допускается использование в местах с частыми вибрациями без дополнительных амортизирующих элементов

Примеры использования

• Крепление СИП-4 на угловых опорах ЛЭП 0,4 кВ
• Анкерное крепление на входе в дом от воздушной линии
• Фиксация провода на промежуточных опорах с большим пролетом
• Закрепление ответвлений от главной магистрали
• Установка в регионах с зимними температурами ниже –50 C

Практические советы

• Перед монтажом проверьте, что диаметр провода СИП-4 точно соответствует заявленным 20 мм - отклонение более +-1 мм снижает надежность фиксации
• При установке на деревянных опорах используйте металлический кронштейн - избегайте прямого контакта с древесиной, особенно во влажной среде
• Не перетягивайте зажим - достаточное усилие достигается при естественном натяжении провода; избыточная нагрузка может деформировать клинья
• Проверяйте состояние зажима каждые 2–3 года - особенно в прибрежных районах с высокой соленостью воздуха
• Зажим анкерный клиновой PA25x100 (2x16/4x25) - единственный вариант в линейке ЭРА, который позволяет одновременно фиксировать 4 жилы без дополнительных переходников
