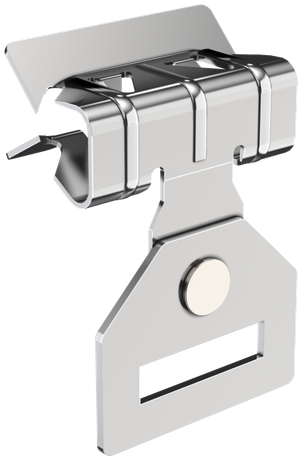

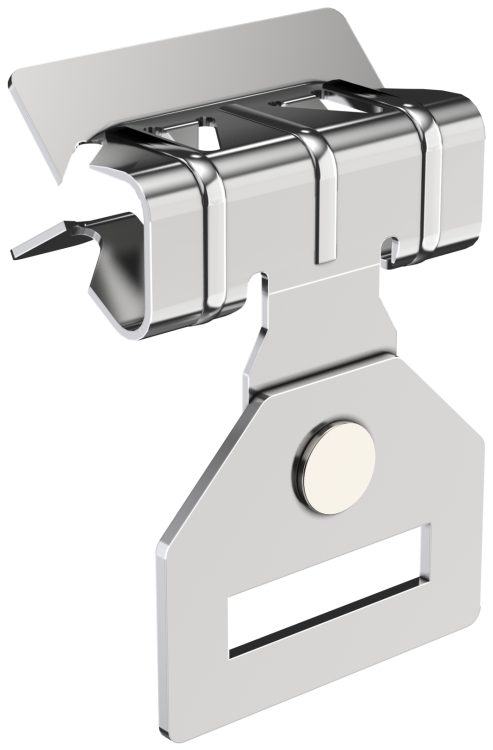

Зажим балочный 2-7мм под перфоленту HDZ | CME30-BZL-HDZ IEK

Зажим балочный 2–7 мм под перфоленту HDZ от IEK - надёжный пружинный крепёж для быстрого монтажа на металлические поверхности толщиной 2–7 мм. Применяется для фиксации кабельных лотков, труб, светильников и других элементов в промышленной и коммерческой среде.

Назначение и область применения

Зажим балочный 2–7 мм под перфоленту HDZ предназначен для крепления к плоским металлическим элементам: балкам, швеллерам, уголкам, профилям и другим деталям с толщиной фланца от 2 до 7 мм. Он используется там, где нужна быстрая установка без сверления или болтовых соединений.

• Фиксация кабельных лотков и каналов
• Подвеска осветительных приборов
• Удержание металлопластиковых и гофрированных труб
• Крепление информационных табло и рекламных конструкций
• Монтаж на двутавровые балки и другие стальные конструкции

Технические характеристики

• Тип крепления: пружинный зажим - захватывает фланец за счёт упругости материала, не требует инструментов
• Толщина фланца: 2–7 мм - оптимальный диапазон для плотного захвата; меньше 2 мм - риск проскальзывания, больше 7 мм - невозможен монтаж
• Материал: пружинная сталь - обеспечивает долговечную упругость и выдерживает многократные нагрузки
• Предельная нагрузка: 900 Н - эквивалентно около 90 кг статической нагрузки; не рекомендуется использовать для динамических или ударных нагрузок
• Защитное покрытие: горячее цинкование - устойчиво к коррозии, подходит для помещений с повышенной влажностью и наружных условий

Совместимость и монтаж

Зажим совместим с любой металлической конструкцией, имеющей плоский фланец толщиной 2–7 мм. Для установки достаточно приложить усилие рукой - зажим сам зафиксируется на кромке. Перфолента HDZ служит ориентиром для правильного положения при монтаже на стандартные кабельные системы.

Не используйте для поверхностей с закруглёнными краями, рифлёными или неровными кромками - это снижает надёжность захвата.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству изделий IEK. Горячее цинкование соответствует ГОСТ 1759.4-87. Предельная нагрузка проверена в условиях статического испытания. Сертификаты соответствия доступны у официальных дилеров IEK.

Преимущества

• Быстрый монтаж без инструментов - экономия времени при сборке
• Высокая прочность благодаря пружинной стали и цинковому покрытию
• Устойчивость к коррозии - подходит для сырых и агрессивных сред
• Стандартная форма - легко заменить аналогичным изделием из другой партии

Ограничения применения

• Не применяйте на фланцах толще 7 мм - зажим не сработает
• Не используйте на тонких листах менее 2 мм - возможен прогиб и потеря удерживающего усилия
• Не предназначены для динамических нагрузок, вибраций или ударных воздействий
• Не подходят для неметаллических поверхностей - дерево, пластик, композиты
• Не рекомендованы для постоянного подвешивания объектов массой выше 80 кг - запас прочности ограничен

Примеры использования

• Крепление кабельного лотка к нижнему фланцу стальной балки в производственном цеху
• Подвес светильника на швеллер в торговом зале
• Фиксация гофрированной трубы с проводами к профилю на потолке офиса
• Установка информационного щита на стеновой панели из стального профиля

Практические советы

• Перед монтажом проверьте толщину фланца штангенциркулем - даже 1 мм выхода за пределы 2–7 мм делает установку невозможной
• При необходимости перемещения зажима - осторожно отожмите пружину рукой, чтобы не повредить покрытие
• На открытых площадках или в помещениях с высокой влажностью регулярно осматривайте покрытие - при появлении белого налёта (коррозии цинка) замените зажим
• Для систем с несколькими точками крепления расстояние между зажимами не более 1,5 метра - особенно при нагрузке на вес
• Артикул cme30-bzl-hdz от IEK - единственный вариант в линейке с этим сочетанием толщины и защиты; аналоги часто имеют меньшую нагрузочную способность
