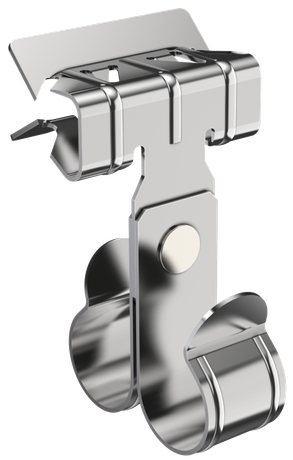

Зажим балочный 2-7мм под трубу 20мм двойной HDZ | CME30-BZTD-020-HDZ IEK

Зажим балочный 2-7 мм под трубу 20 мм двойной HDZ от IEK предназначен для надежного крепления труб диаметром 20 мм к металлическим поверхностям толщиной 2–7 мм. Модель cme30-bztd-020-hdz обеспечивает прочную фixацию за счет пружинного механизма и защиты от коррозии благодаря горячему цинкованию.

Назначение и область применения

Зажим балочный 2-7 мм под трубу 20 мм двойной HDZ используется для фиксации труб, кабельных каналов, гофры и других элементов к плоским металличесkim поверхностям - например, балкам, швеллерам, уголкам или листовым деталям. Применяется в системах электроснабжения, автоматизации, вентиляции и светотехники. Особенно удобен при монтаже на конструкциях из стали, где требуется быстрая установка без сверления.

Технические характеристики

• Тип крепления: пружинный зажим - позволяет закрепить устройство одним движением без инструментов;
• Диаметр трубы: 20 мм - оптимально для стандартных металлопластиковых и стальных труб этого размера;
• Толщина фланца: 2–7 мм - совместим с большинством металлических профилей, кроме очень тонких (<2 мм) или массивных (>7 мм);
• Материал: пружинная сталь - обеспечивает высокую упругость и долгий срок службы даже при постоянных нагрузках;
• Защитное покрытие: горячее цинкование - предохраняет от коррозии в условиях повышенной влажности и агрессивной среды;
• Артикул: cme30-bztd-020-hdz - уникальный идентификатор модели в каталоге IEK.

Совместимость и монтаж

Зажим балочный 2-7 мм под трубу 20 мм двойной HDZ легко фиксируется на поверхности толщиной от 2 до 7 мм. Для установки достаточно вставить фланец между челюстями зажима и плотно зафиксировать его усилием рук. Крепление не требует болтов, хомутов или сверления. Убедитесь, что внутренний диаметр зажима соответствует внешнему диаметру трубы - 20 мм. Недостаточное давление на фланец снижает надежность крепления.

Безопасность и стандарты

Произведён согласно требованиям к качеству изделий IEK. Горячее цинкование соответствует ГОСТ 1759.4-87. Отсутствие открытых проводящих частей исключает риск поражения электрическим током при использовании в электроустановках. Однако сам зажим не является изоляционным элементом - не применяйте для крепления токоведущих жил без дополнительной защиты.

Преимущества

• Не требует инструментов - монтаж выполняется вручную;
• Высокая механическая прочность благодаря материалу из пружинной стали;
• Устойчивость к коррозии - идеально для помещений с высокой влажностью или на улице;
• Стандартный шаг крепления - совместим со многими типами кабельных трасс и лотков;
• Поддерживается официальной сетью сервиса IEK - гарантия качества и наличие запчастей.

Ограничения применения

• Не для фланцев толще 7 мм - слишком толстые поверхности не будут зажаты должным образом;
• Не рекомендован для фланцев менее 2 мм - возможна деформация материала;
• Не предназначена для крепления неметаллических труб без дополнительной обечайки - риск проскальзывания;
• Не использовать в качестве основного крепления для тяжелых оборудования массой более 15 кг без учета расчетной нагрузки;
• Не применять в условиях температур ниже –40 C - материал теряет эластичность.

Примеры использования

• Фиксация трубопровода системы кондиционирования к металлической балке потолка;
• Крепление кабельного лотка к швеллеру в распределительном щите;
• Установка гофрированной трубы для сигнализации на стеновой профиль;
• Подвес информационного экрана на металлоконструкцию торгового зала;
• Монтаж осветительных приборов на раму корпуса станка.

Практические советы

• Перед установкой проверьте толщину поверхности - используйте микрометр или штангенциркуль; если она выходит за границы 2–7 мм, выберите другой тип крепления;
• На вертикальных участках допускаются лишь легкие нагрузки - для тяжелых труб лучше комбинировать с дополнительными точками крепления;
• Часто встречающаяся проблема - слабый контакт с фланцем. Чтобы избежать этого, перед монтажом немного согните пружинные челюсти наружу;
• При работе в помещениях с агрессивной средой (например, пищевые производства) регулярно осматривайте покрытие - поврежденное цинкование восстанавливается только заменой изделия;
• Зажим bалочный 2-7 мм под трубу 20 мм двойной HDZ можно использовать в паре с другими комплектующими IEK - они совпадают по цвету, форме и стандартам сборки.
