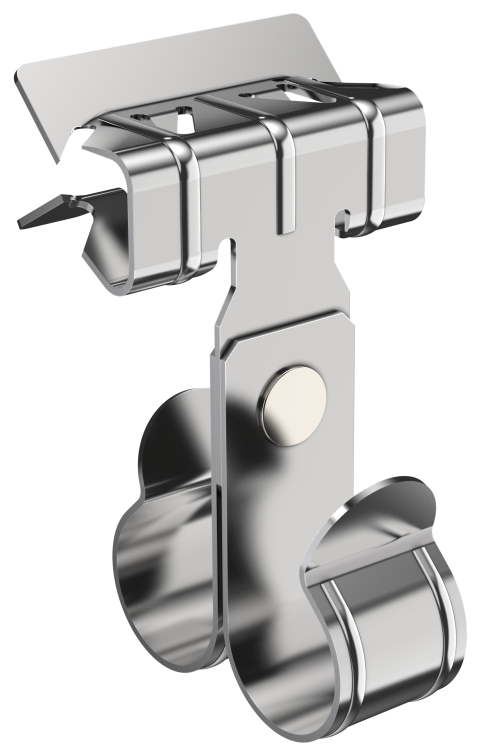

Зажим балочный 2-7мм под трубу 25мм двойной HDZ | CME30-BZTD-025-HDZ IEK

Зажим балочный 2–7 мм под трубу 25 мм двойной HDZ от IEK предназначен для надёжного крепления труб и кабельных систем к металлическим поверхностям толщиной 2–7 мм. Артикул cme30-bztd-025-hdz обеспечивает прочную фixацию без сверления, что особенно удобно при модернизации существующих объектов.

Назначение и область применения

Зажим балочный 2–7 мм под трубу 25 мм двойной HDZ используется для фиксации труб диаметром 25 мм, кабельных каналов, гофрированных рукавов и других элементов к плоским металлическим поверхностям - например, балкам, швеллерам, уголкам или листовым деталям. Применяется в системах электроснабжения, автоматизации, вентиляции и освещения. Часто встречается при монтаже светильников, кабельных лотков, информационных щитов и рекламных конструкций.

Технические характеристики

• Тип крепления: пружинный зажим - позволяет закрепить без инструментов, за счет упругости материала
• Диаметр трубы/кабеля: 25 мм - оптимально для труб ПНД, стальных и гофрированных рукавов этого размера
• Толщина фланца: 2–7 мм - подходит для крепления к металлическим профилям средней жесткости
• Материал: пружинная сталь - обеспечивает долговечную упругость и устойчивость к деформациям
• Защитное покрытие: горячее цинкование - повышает коррозионную стойкость, особенно в условиях повышенной влажности или на открытом воздухе

Совместимость и монтаж

Зажим совместим с трубами и кабельными системами внешним диаметром около 25 мм. Для установки достаточно вставить фланец между jaws зажима и плотно зафиксировать его на поверхности - механизм сам регулирует усилие благодаря пружинному механизму. Монтаж возможен на вертикальных, горизонтальных и наклонных поверхностях. Не требует сверления, болтов или хомутов.

Безопасность и стандарты

Произведён из материалов, соответствующих требованиям к механической прочности и коррозионной стойкости для электроустановок. Горячее цинкование соответствует ГОСТ 17980 - обеспечивает срок службы более 10 лет в помещениях с нормальной влажностью и до 5 лет на открытом воздухе при условии отсутствия агрессивных сред.

Преимущества

• Не требует инструментов - монтаж одним движением
• Выдерживает вибрацию и нагрузки - идеально для промышленных помещений и станций
• Устойчив к коррозии - благодаря горячему цинкованию
• Легко демонтировать - можно переустанавливать без потери функциональности
• Подходит для быстрого ремонта и модернизации сетей

Ограничения применения

• Не применяется для фланцев толще 7 мм - зажим не сможет полностью замкнуться
• Не рекомендован для крепления к деревянным, пластиковым или композитным поверхностям - требуется металлическая основа
• Не предназначен для высоких температур выше +80 C - материал теряет упругость
• Не использовать в агрессивных химических средах - даже цинкование имеет пределы защиты

Примеры использования

• Фиксация трубопровода 25 мм к швеллеру в распределительном щите
• Крепление кабельного лотка к балке двутавра в цеху
• Установка светильника на металлический профиль в холодильной камере
• Подвес информационного табло на металлическом остове
• Закрепление гофры с проводами на уголке в подвале

Практические советы

• Перед монтажом проверьте толщину поверхности - она должна попадать в диапазон 2–7 мм; если меньше - зажим будет слабо держать, если больше - не закроется
• Для частых перемещений используйте этот зажим вместо болтов - он сохраняет работоспособность после нескольких перестановок
• На открытых площадках контролируйте состояние цинкового покрытия - при появлении белого налёта (коррозии) рекомендуется замена
• Не перегружайте зажим - максимальная нагрузка рассчитана на вес труб и кабелей до 5 кг; для тяжёлых систем используйте дополнительные точки крепления
• Артикул cme30-bztd-025-hdz от IEK легко найти в каталогах - совпадает с названием изделия, что упрощает заказ и замену
