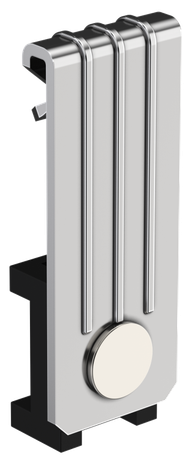

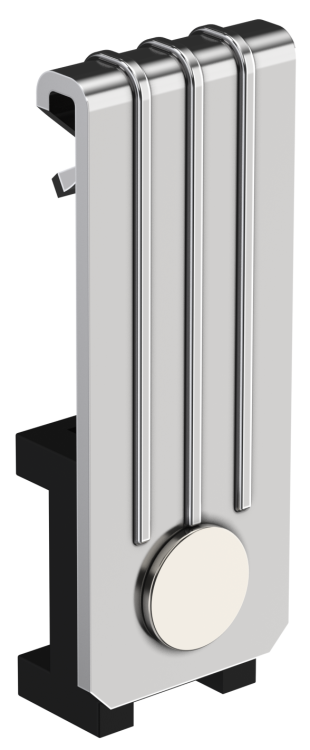

Зажим балочный верт. 1-5мм под нейлон. стяжку внутр. HDZ | CME21-BZSV-HDZ IEK

Зажим балочный вертикальный 1–5 мм под нейлоновую стяжку внутренний HDZ от IEK предназначен для надёжного крепления к металлическим поверхностям толщиной 1–5 мм с использованием нейлоновой стяжки. Артикул cme21-bzsv-hdz обеспечивает прочную фixацию кабелей, труб и других элементов в условиях повышенной вибрации и перепадов температур.

Назначение и область применения

Зажим используется для крепления к металлическим элементам: балкам, швеллерам, уголкам, профильным трубам и другим плоским деталям толщиной от 1 до 5 мм. Применяется в системах управления, автоматизации, освещении и распределении кабелей. Подходит для монтажа кабельных лотков, гофрированных и жестких труб, светильников, информационных щитов и рекламных конструкций.

Технические характеристики

• Тип крепления: пружинный зажим - захватывает металл за счёт упругости материала, не требует инструментов для установки
• Толщина фланца: 1–5 мм - оптимальна для тонких и средних металлических листов, не подходит для толще 5 мм
• Предельная нагрузка: 150 Н - выдерживает вес до 15 кг при равномерном распределении
• Материал: пружинная сталь - высокая упругость, долговечность, устойчивость к деформациям
• Защитное покрытие: горячее цинкование - антикоррозийная защита, подходит для помещений с повышенной влажностью и наружной установки

Совместимость и монтаж

Зажим совместим с нейлоновыми стяжками диаметром до 8 мм. Для монтажа достаточно вставить зажим в щель между металлическими элементами, плотно закрыть его, затем продеть стяжку через отверстие и затянуть. Установка возможна без сверления, болтов или хомутов. Крепление рассчитано на однократное использование - после демонтажа пружина теряет часть упругости, рекомендуется замена.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в промышленной автоматизации. Горячее цинкование соответствует ГОСТ 9.306. Максимальная рабочая температура - до +80 C. Не предназначено для работы в агрессивных химических средах.

Преимущества

• Не требует инструментов - монтаж вручную за секунды
• Устойчив к вибрациям - пружинный механизм компенсирует колебания
• Высокая corrosion resistance - цинковое покрытие защищает даже при повреждении поверхности
• Легкий вес - не нагружает конструкцию
• Подходит для быстрого ремонта и модификации существующих систем

Ограничения применения

• Не применяется на фланцах толще 5 мм - зажим не сможет полностью сомкнуться
• Не подходит для крепления тяжёлых объектов выше 150 Н - риск деформации
• Не рекомендован для многократного снятия и переустановки - снижается надёжность фиксации
• Работает только с нейлоновыми стяжками - несовместим с металлическими хомутами или винтовыми креплениями
• Не использовать в средах с постоянными температурами выше +80 C или ниже –30 C

Примеры использования

• Крепление кабельных лотков к швеллеру в производственном цехе
• Фиксация гофрированной трубы с проводами на стенке корпуса станка
• Подвеска LED-светильника к металлической балке в складском помещении
• Установка информационного табло на металлическом каркасе
• Закрепление воздуховода или трубопровода на профиле в HVAC-системе

Практические советы

• Перед установкой проверьте толщину металла - используйте штангенциркуль, чтобы избежать некорректного захвата
• Выбирайте нейлоновые стяжки с запасом по длине - они должны легко проходить через отверстие и позволять затягивать без перегрузки
• При монтаже на вертикальных поверхностях - направляйте стяжку вниз, чтобы исключить самопроизвольное ослабление
• Для длительной эксплуатации в сырых помещениях - периодически проверяйте целостность цинкового слоя
• Артикул cme21-bzsv-hdz от IEK - идеальный выбор для серийного монтажа, где важны скорость и надёжность
