Зажим балочный верт. 1-5мм под трубу 20мм HDZ | CME21-BZT-020-HDZ IEK

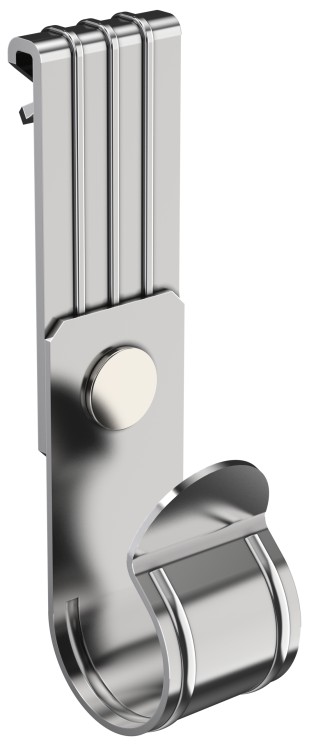

Зажим балочный верт. 1-5мм под трубу 20мм HDZ от IEK (ИЭК), артикул cme21-bzt-020-hdz, предназначен для надёжного крепления труб диаметром 20 мм к металлическим поверхностям толщиной 1–5 мм. Простой, прочный и устойчивый к коррозии, он подходит для промышленной и коммерческой автоматизации.

Назначение и область применения

Зажим балочный верт. 1-5мм под трубу 20мм HDZ используется для фиксации труб, кабельных каналов, гофры и других элементов к плоским металлическим поверхностям: балкам, швеллерам, уголкам, листам и профилям. Часто применяется в системах освещения, кабельных трассах, конвейерах, стендах управления и монтаже информационных щитов. Удобен там, где нужна быстрая установка без сверления.

Технические характеристики

• Тип крепления: пружинный зажим - захватывает поверхность за счёт усилия пружины, не требует болтов или винтов
• Диаметр трубы/кабеля: 20 мм - подходит для стандартных металлических и пластиковых труб этого размера
• Толщина фланца: 1–5 мм - оптимально для тонких и средних стальных листов; не подходит для более толстых элементов
• Материал: пружинная сталь - обеспечивает высокую упругость и долговечность при многократном использовании
• Защитное покрытие: горячее цинкование - устойчиво к коррозии, подходит для помещений с повышенной влажностью и наружных условий

Совместимость и монтаж

Зажим балочный верт. 1-5мм под трубу 20мм HDZ совместим с любыми металлическими основаниями толщиной от 1 до 5 мм. Для монтажа достаточно вставить зажим в зазор между фланцем и конструкцией, затем вложить трубу в паз и закрыть механизм - он сам фиксируется за счёт пружины. Не требует инструментов. Диаметр посадочного места рассчитан именно под 20 мм - использование с трубами большего или меньшего диаметра снижает надёжность крепления.

Безопасность и стандарты

Зажим соответствует требованиям к механической прочности и коррозионной стойкости, характерным для изделий IEK. Горячее цинкование обеспечивает соответствие ГОСТ 1759.4-87. Нет сертификации по электробезопасности - не является электроизоляционным элементом. Не применять в качестве изолятора для токоведущих частей.

Преимущества

• Быстрый монтаж - не нужны гайки, шайбы или сверление
• Высокая надёжность - пружинный механизм не ослабевает со временем при вибрациях
• Устойчивость к внешним воздействиям - цинкование защищает от ржавчины даже в сырых помещениях
• Легко заменить - можно демонтировать и переустановить без повреждения

Ограничения применения

• Не подходит для фланцев толще 5 мм - зажим не сможет полностью охватить поверхность
• Не использовать на неметаллических поверхностях (дерево, пластик, бетон) - требуется жёсткая металлическая опора
• Не рекомендован для нагрузок выше 10 кг на точку крепления - не предназначен для тяжёлых конструкций
• Не предназначена для постоянного контакта с открытым огнём или химически агрессивными средами

Примеры использования

• Крепление медной или ПВХ трубы 20 мм к металлической раме распределительного щита
• Фиксация кабельного лотка к балке двутавра в цеху
• Подвес светильника на швеллер в складском помещении
• Удержание гофрированной трубы с проводами на металлическом профиле вентиляции

Практические советы

• Перед установкой проверьте толщину фланца - используйте штангенциркуль, чтобы убедиться, что она попадает в диапазон 1–5 мм
• Если труба имеет тонкую стенку, убедитесь, что её диаметр точно 20 мм - перекос или деформация вызовут проскальзывание
• При монтаже на вертикальную поверхность - направьте зажим так, чтобы вес трубы не выталкивал её из паза
• Для длительной эксплуатации в условиях влаги - периодически осматривайте покрытие на предмет повреждений цинка
• Артикул cme21-bzt-020-hdz - единственный вариант в линейке IEK с этим сочетанием параметров; аналоги других брендов могут иметь другие размеры посадочных мест
