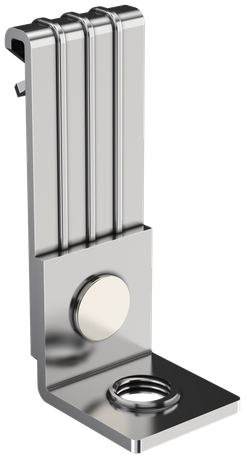

Зажим балочный верт. 1-5мм с отгибом и резьбой М6 HDZ | CME21-BZOR-06-HDZ IEK

Зажим балочный вертикальный 1–5 мм с отгибом и резьбой М6 HDZ от IEK предназначен для надёжного крепления к металлическим поверхностям толщиной 1–5 мм. Этот зажим сочетает простую установку, прочную фиксацию и устойчивость к коррозии - идеально подходит для монтажа кабельных систем, светильников и оборудования на металлоконструкциях.

Назначение и область применения

Зажим балочный вертикальный 1–5 мм с отгибом и резьбой М6 HDZ используется для крепления к плоским металлическим элементам: балкам, швеллерам, уголкам, профилям и другим деталям толщиной от 1 до 5 мм. Он позволяет закрепить кабельные лотки, светильники, информационные табло, гофрированные и металлопластиковые трубы, а также другие устройства через резьбовое соединение М6.

Технические характеристики

• Тип крепления: пружинный зажим - обеспечивает быстрый захват без инструментов
• Резьба: М6 - совместима с болтами, гайками и крепёжными элементами стандарта M6
• Толщина фланца: 1–5 мм - оптимальна для тонких и средних металлических пластин
• Материал: пружинная сталь - высокая упругость и долговечность при многократном использовании
• Предельная нагрузка: 150 Н - выдерживает усилие до 15 кг силы (эквивалент массы)
• Покрытие: горячее цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды

Совместимость и монтаж

Зажим легко устанавливается на любой металлический элемент толщиной 1–5 мм. Для монтажа:

• Поднесите зажим к поверхности - пружина автоматически захватывает край
• Убедитесь, что толщина материала попадает в допустимый диапазон - меньше 1 мм или больше 5 мм снижают надёжность фиксации
• Закрутите болт М6 в резьбу - он служит точкой крепления для кабельных каналов, кронштейнов или других компонентов
• Не используйте инструменты для расширения зажима - это повредит пружину

Безопасность и стандарты

Зажим соответствует требованиям к механической прочности и коррозийной стойкости, характерным для изделий IEK. Горячее цинкование обеспечивает соответствие ГОСТ 9.306. Прочностные показатели проверены в соответствии с внутренними испытательными процедурами производителя.

Преимущества

• Быстрая установка - не требует сверления или предварительной подготовки поверхности
• Высокая надёжность - пружинный механизм сохраняет давление даже при вибрациях
• Стойкость к внешней среде - цинковое покрытие защищает от ржавчины в помещениях с высокой влажностью
• Универсальная резьба М6 - совместима с большинством стандартных крепёжных решений

Ограничения применения

• Не применяйте на материалах толще 5 мм - зажим не сможет плотно захватить поверхность
• Не используйте на неметаллических поверхностях (дерево, пластик, бетон) - требуется металлическая основа
• Предельная нагрузка 150 Н - не предназначено для крепления тяжёлых конструкций выше 15 кг
• Не рекомендуется для постоянного воздействия ударных нагрузок - возможна усталостная деформация пружины

Примеры использования

• Крепление кабельных лотков к металлическому каркасу в производственных цехах
• Фиксация LED-светильников на швеллере в складских помещениях
• Подвеска информационных щитов на стене из стального профиля
• Установка гофрированных труб для проводки на балке двутавра
• Монтаж рекламных конструкций на металлическом остове

Практические советы

• Перед установкой проверьте толщину металла - лучше использовать микрометр или штангенциркуль
• При необходимости замените стандартный болт М6 на более длинный - например, для толстых крепёжных плат
• Если зажим будет работать в агрессивной среде (например, на улице или в химцехе), дополнительно смажьте резьбу антикоррозийной paste
• Не перегружайте зажим - превышение 150 Н может вызвать деформацию пружины и потерю функциональности
• Зажим балочный вертикальный 1–5 мм с отгибом и резьбой М6 HDZ от IEK - один из самых распространённых решений для промышленного монтажа; его артикул cme21-bzor-06-hdz часто встречается в каталогах поставщиков
