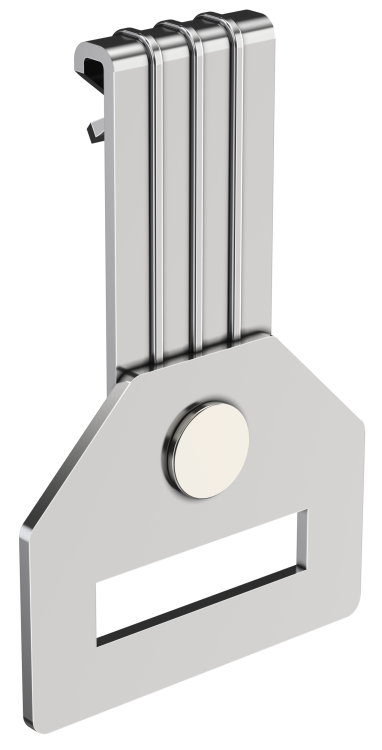

Зажим балочный верт. 1-5мм под перфоленту HDZ | CME21-BZL-HDZ IEK

Зажим балочный верт. 1-5мм под перфоленту HDZ от IEK (ИЭК) - это надёжный пружинный крепёж для фиксации кабельных систем, труб и оборудования на металлических поверхностях толщиной 1–5 мм. Артикул cme21-bzl-hdz предназначен для монтажа в условиях повышенной влажности и агрессивной среды благодаря защите горячим цинкованием.

Назначение и область применения

Зажим балочный верт. 1-5мм под перфоленту HDZ используется для крепления к металлическим элементам: балкам, швеллерам, уголкам, профилям и другим плоским деталям толщиной от 1 до 5 мм. Применяется в системах прокладки кабелей, установке светильников, креплении кабельных лотков, гофрированных и металлопластиковых труб, а также для подвеса информационных табло и рекламных конструкций.

Технические характеристики

• Тип крепления: пружинный зажим - обеспечивает быстрый монтаж без инструментов
• Толщина фланца: 1–5 мм - оптимальна для тонких и средних металлических профилей
• Материал: пружинная сталь - высокая упругость и долговечность при многократном использовании
• Предельная нагрузка: 750 Н - выдерживает вес кабельных трасс, лотков и легких устройств
• Защитное покрытие: горячее цинкование - устойчивость к коррозии, подходит для помещений с высокой влажностью и наружного монтажа

Совместимость и монтаж

Зажим совместим с перфолентой и другими типами крепёжных планок, имеющими соответствующую форму крепёжного отверстия. Устанавливается путём вставки в щель между фланцем и основным профилем - зажим автоматически фиксируется за счёт пружины. Для надёжного соединения проверьте, чтобы толщина фланца не выходила за пределы 1–5 мм. Монтаж возможен вручную - инструменты не требуются.

Безопасность и стандарты

Зажим балочный верт. 1-5мм под перфоленту HDZ изготовлен из материалов, соответствующих требованиям к механической прочности и коррозионной стойкости. Горячее цинкование повышает срок службы в соответствии с ГОСТ 9.306. Конструкция не содержит острых кромок, исключает риск порчи изоляции кабеля.

Преимущества

• Быстрая установка - не нужен болт, гайка или сверление
• Высокая надёжность фиксации даже при вибрациях
• Устойчивость к внешним воздействиям благодаря цинковому слою
• Подходит для повторного использования при переоборудовании
• Не требует обслуживания в процессе эксплуатации

Ограничения применения

• Не применяется для фланцев толще 5 мм - зажим не сможет плотно захватить поверхность
• Не рекомендован для крепления тяжёлых объектов выше 750 Н (например, крупногабаритных распределительных щитов)
• Не подходит для неметаллических поверхностей - требуется жёсткая металлическая база
• При температуре ниже -30 C возможно снижение эластичности пружины - уточняйте условия эксплуатации

Примеры использования

• Фиксация кабельных лотков к швеллеру в промышленном цехе
• Крепление светильника к балке в складском помещении
• Установка гофрированной трубы на металлическом профиле в подвале
• Подвес информационного табло на двутавре в торговом зале
• Размещение провода вдоль уголка в системе автоматизации

Практические советы

• Перед монтажом проверьте толщину фланца - используйте штангенциркуль, особенно если материал деформирован
• При установке на старые конструкции удалите ржавчину и остатки краски в месте контакта - это повысит надёжность фиксации
• Для длинных участков кабельной трассы используйте зажимы через каждые 80–120 см - так сохранится равномерная нагрузка
• Артикул cme21-bzl-hdz от IEK (ИЭК) хорошо сочетается с другими компонентами серии HDZ - можно собирать единые системы крепления
• Не перегружайте зажим - даже при допустимой нагрузке 750 Н лучше оставлять запас прочности 20–30%
