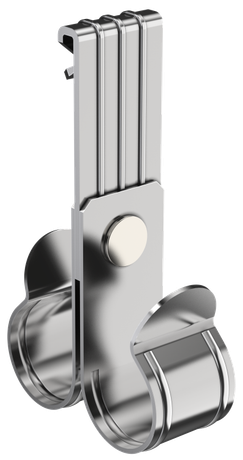

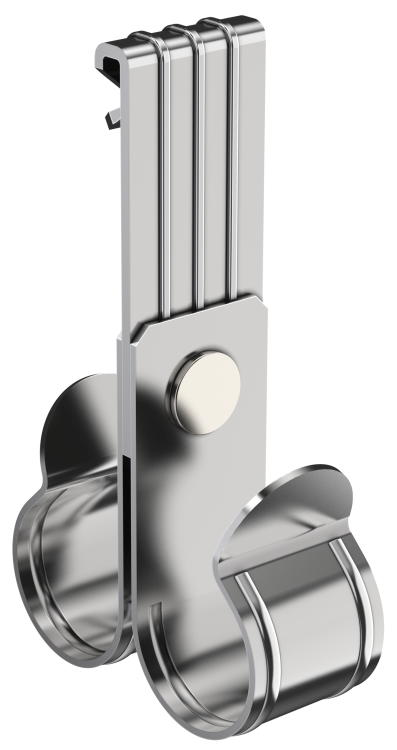

Зажим балочный верт. 1-5мм под трубу 32мм двойной HDZ | CME21-BZTD-032-HDZ IEK

Зажим балочный вертикальный 1–5 мм под трубу 32 мм двойной HDZ от IEK предназначен для надёжного крепления труб диаметром 32 мм к металлическим поверхностям толщиной 1–5 мм. Этот зажим обеспечивает устойчивую фixацию в условиях вибраций и нагрузок, особенно там, где требуется быстрый монтаж без сверления.

Назначение и область применения

Зажим балочный верт. 1–5 мм под трубу 32 мм двойной HDZ используется для крепления металлических, пластиковых и гофрированных труб, а также кабельных лотков к плоским металлическим элементам: балкам, швеллерам, уголкам, профилям и другим опорным конструкциям. Применяется в системах освещения, промышленном оборудовании, автоматизации, монтаже рекламных конструкций и информационных табло. Особенно эффективен там, где нельзя использовать сверление или требуются частые перестановки.

Технические характеристики

• Тип крепления: пружинный зажим - позволяет фиксировать без инструментов, за счёт усилия пружины
• Диаметр трубы: 32 мм - идеально подходит для стандартных труб этого размера
• Толщина фланца: 1–5 мм - ограниченный рабочий диапазон; не подходит для более толстых или тонких оснований
• Материал: пружинная сталь - высокая прочность, упругость, долговечность под нагрузкой
• Защитное покрытие: горячее цинкование - устойчивость к коррозии, подходит для помещений с повышенной влажностью и наружных установок

Совместимость и монтаж

Зажим совместим только с металлическими элементами толщиной от 1 до 5 мм. Для монтажа достаточно вставить зажим в щель между фланцем и конструкцией, затем вложить трубу в паз и закрыть механизм - он сам фиксируется за счёт пружины. Установка занимает несколько секунд, не требует болтов, сверления или дополнительных крепёжных деталей. Обязательно проверьте, что толщина поверхности попадает в указанный диапазон - при превышении 5 мм зажим не будет плотно держаться.

Безопасность и стандарты

Зажим соответствует требованиям к механической прочности и коррозионной стойкости, характерным для изделий IEK. Горячее цинкование обеспечивает соответствие нормам для средних условий эксплуатации. Сертификация по ГОСТ и IEC не указана - продукт ориентирован на промышленную практику, а не на обязательные сертификаты энергообъектов.

Преимущества

• Быстрая установка - не нужны инструменты, гайки или сверление
• Устойчивость к вибрациям - пружинный механизм компенсирует колебания
• Высокая износостойкость - материал и покрытие обеспечивают длительный срок службы
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений

Ограничения применения

• Не применяется на фланцах толще 5 мм - зажим просто не замкнётся
• Не рекомендован для крепления труб с внутренним давлением выше атмосферного - только для нейтральных систем (проводка, воздух, слабые жидкости)
• Не подходит для пластиковых или гибких труб без жёсткой оболочки - возможна деформация
• Не предназначена для несущих конструкций с динамическими нагрузками выше 10 кг

Примеры использования

• Крепление воздушных трубопроводов к раме станка
• Фиксация кабельных лотков на швеллере в цеху
• Подвес светильника на металлическом профиле потолка
• Удерживание гофрированной трубы с проводами на балке двутавра
• Монтаж информационного табло на стеновой панели

Практические советы

• Перед установкой проверьте толщину поверхности - используйте штангенциркуль, чтобы не превысить 5 мм
• Если труба имеет острые края, предварительно обработайте её - риск повреждения покрытия зажима
• Для многократного демонтажа - зажим сохраняет работоспособность, но не стоит применять его в местах с постоянными ударными нагрузками
• Артикул cme21-bztd-032-hdz - единственный вариант в линейке IEK с таким сочетанием диаметра и толщины фланца; аналоги других брендов могут иметь другие параметры
• При использовании в сырых помещениях - регулярно осматривайте покрытие на наличие повреждений цинка
