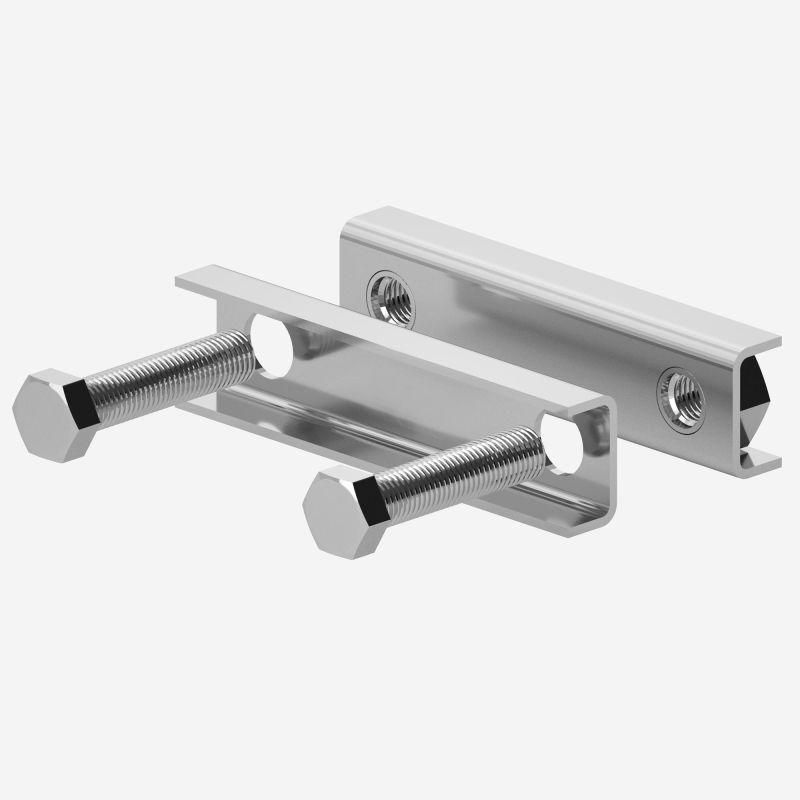

Зажим для фиксации гибкой шины Media 80 мм DKC (ДКС) R5BBFHC080

Зажим для фиксации гибкой шины 80мм от DKC (ДКС), артикул r5bbfhc080, предназначен для надёжного крепления гибкой изолированной шины Media к выходным контактам автоматических выключателей, трансформаторов и шинопроводов. Этот элемент обеспечивает механическую устойчивость и электрический контакт без дополнительных соединений.

Назначение и область применения

Зажим для фиксации гибкой шины 80мм используется для установки гибкой изолированной шины серии «Media» на оборудование высокой мощности. Он позволяет безопасно и плотно закрепить шину на выводах силовых автоматических выключателей, силовых трансформаторов и входных участках шинопроводов. Применяется в распределительных устройствах, промышленных цехах, энергообъектах и системах бесперебойного питания.

Технические характеристики

• Рабочий размер шины: 80 мм - соответствует ширине гибкой изолированной шины серии «Media»;
• Тип крепления: механический зажим с болтовым соединением;
• Материал корпуса: электроизоляционный термостойкий пластик;
• Контактная часть: медная, покрыта антикоррозийным слоем;
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды;
• Рабочая температура: от -25C до +80C;
• Максимальный момент затяжки: 4 Нм - соблюдайте для предотвращения повреждения контактов.

Совместимость и монтаж

Зажим для фиксации гибкой шины 80мм совместим исключительно с гибкими изолированными шинами серии «Media». Установка выполняется следующим образом:

• Убедитесь, что вывод оборудования (автомат, трансформатор) имеет плоскую поверхность шириной 80 мм;
• Подведите гибкую шину к зажиму так, чтобы её металлическая часть точно легла на контактную площадку;
• Затяните болты равномерно до момента 4 Нм - перетягивать нельзя;
• Не используйте инструменты с острыми кромками - можно повредить изоляцию шины.

Зажим не требует сварки, пайки или дополнительных переходников. Подходит для однократной сборки - многократное демонтажное использование снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Произведено в соответствии с внутренними стандартами DKC (ДКС) для серий «Media». Сертификация по ГОСТ Р МЭК 61439-1 и ГОСТ Р МЭК 60947-1 не указана производителем - рекомендуется проверять соответствие проектным нормам перед применением в официальных объектах.

Преимущества

• Обеспечивает жёсткое крепление без люфтов - снижает риск нагрева и искрения;
• Изолирующий корпус предотвращает случайные замыкания между фазами;
• Легко монтировать даже в ограниченном пространстве благодаря компактному дизайну;
• Не требует специального инструмента - достаточно обычного ключа на 8–10 мм.

Ограничения применения

• Не применяется для жёстких шин или шин другого профиля - только для гибких шин 80 мм серии «Media»;
• Не рассчитан на работу во влажных средах - IP40 не защищает от брызг и конденсата;
• Не допускается использование в условиях постоянных вибраций выше класса VIB 2 по ГОСТ 17516;
• Не подходит для монтажа на выводы с круглым или цилиндрическим профилем - требуется плоская поверхность.

Примеры использования

• Фиксация гибкой шины от силового автомата АВВ SACE Tmax к шинопроводу в распределительном щите;
• Подключение гибкой шины Media к вторичной обмотке трансформатора ТМГ в цеховой сети;
• Соединение выхода UPS с вертикальной шиной в серверной комнате;
• Монтаж в модульных ячейках КРУ с использованием системы «Media» от DKC.

Практические советы

• Перед установкой протрите контактную поверхность шины и зажима от пыли и оксидов - это повысит долговечность соединения;
• Проверьте, что шина не перекручена - искривление вызывает неравномерное давление и перегрев;
• Если зажим установлен в щите с несколькими фазами - сохраняйте минимальный зазор 20 мм между соседними зажимами для теплоотвода;
• Артикул r5bbfhc080 - единственный подходящий зажим для шины 80 мм; другие модели DKC не взаимозаменяемы;
• Храните запасные зажимы в сухом месте - влага может привести к коррозии контактов даже внутри корпуса.
