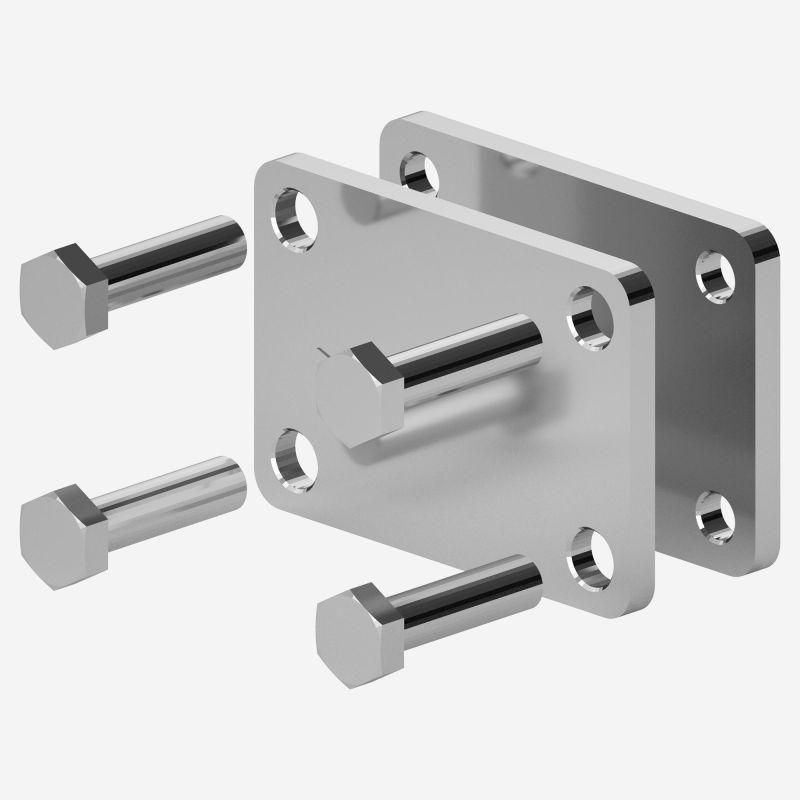

Зажим для подключения гибкой шины 80x32 DKC - надёжный соединительный элемент, предназначенный для присоединения гибкой изолированной шины серии Media к сборным и распределительным шинам. Артикул r5bbffc08032 обеспечивает прочное и долговечное соединение в силовых цепях до 1000 А.

Назначение и область применения

Зажим для подключения гибкой шины 80x32 DKC используется для создания ответвлений от гибкой изолированной шины Media или её прямого подключения к шинному проводнику. Применяется в распределительных устройствах, трансформаторных подстанциях, щитах среднего напряжения и на производствах с высокими токовыми нагрузками - например, на металлургических линиях, конвейерах, сварочных установках.

Технические характеристики

• Размер совмещаемой шины: 80×32 мм - соответствует габаритам гибкой изолированной шины серии Media;
• Максимальный рабочий ток: до 1000 А (при условии правильного монтажа и соблюдении требований к затяжке);
• Материал контактов: медная фольга с серебряным покрытием - снижает переходное сопротивление и устойчив к окислению;
• Изоляционная часть: термостойкий поликарбонат - выдерживает температуру до +120 C;
• Крепление: болтовое, с двумя зажимными болтами M12 - обеспечивают равномерное давление на контактную поверхность.

Совместимость и монтаж

Зажим для подключения гибкой шины 80x32 DKC совместим исключительно с гибкими изолированными шинами серии Media от DKC. Для монтажа:

• Убедитесь, что поверхность шины чистая, без повреждений изоляции;
• Разместите шину между контактными пластинами зажима так, чтобы она полностью входила в посадочное окно 80×32 мм;
• Затяните болты M12 моментом 40–45 Нм - недостаточная затяжка вызывает перегрев, избыточная - деформирует корпус;
• Не используйте зажим для жестких шин или шин другого форм-фактора - это нарушит герметичность контакта.

Безопасность и стандарты

Зажим для подключения гибкой шины 80x32 DKC соответствует требованиям ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2. Устройство прошло испытания на нагрев при максимальном токе и механическую стойкость. Сертифицирован для работы в помещениях класса IP20.

Преимущества

• Высокая плотность контакта благодаря медной фольге с серебром - минимизирует потери энергии;
• Стандартный размер 80×32 мм позволяет заменить аналоги без переделки шинной системы;
• Легко монтировать даже в ограниченном пространстве за счёт компактной формы;
• Изоляция предотвращает случайные замыкания при боковом доступе к шине.

Ограничения применения

• Не предназначен для внешней установки - отсутствует защита от влаги и пыли выше IP20;
• Не работает с шинами толщиной менее 2 мм или более 4 мм - возможна потеря контакта;
• Запрещено использовать в условиях постоянной вибрации без дополнительной фиксации - риск ослабления болтов;
• Не рекомендован для частых демонтажей - многократная сборка снижает срок службы контактной поверхности.

Примеры использования

• Подключение гибкой шины Media к главной распределительной шине в ячейке КРУ 10 кВ;
• Отвод питания от основной шины к группе станков на заводе;
• Создание параллельных ветвей в системе бесперебойного питания (ИБП) мощностью 800 кВА;
• Модернизация старой шинной системы без замены всей конструкции - просто добавьте зажим r5bbffc08032.

Практические советы

• Перед первым запуском проверьте затяжку болтов - после первого нагрева они могут немного ослабнуть;
• При использовании нескольких зажимов на одной шине сохраняйте интервал не менее 150 мм - это предотвращает перегрев соседних точек;
• Для контроля состояния контакта используйте тепловизор - местный перегрев указывает на плохой контакт;
• Запасные болты и шайбы всегда храните вместе с зажимом - оригинальные детали DKC гарантируют соответствие крутящего момента.
