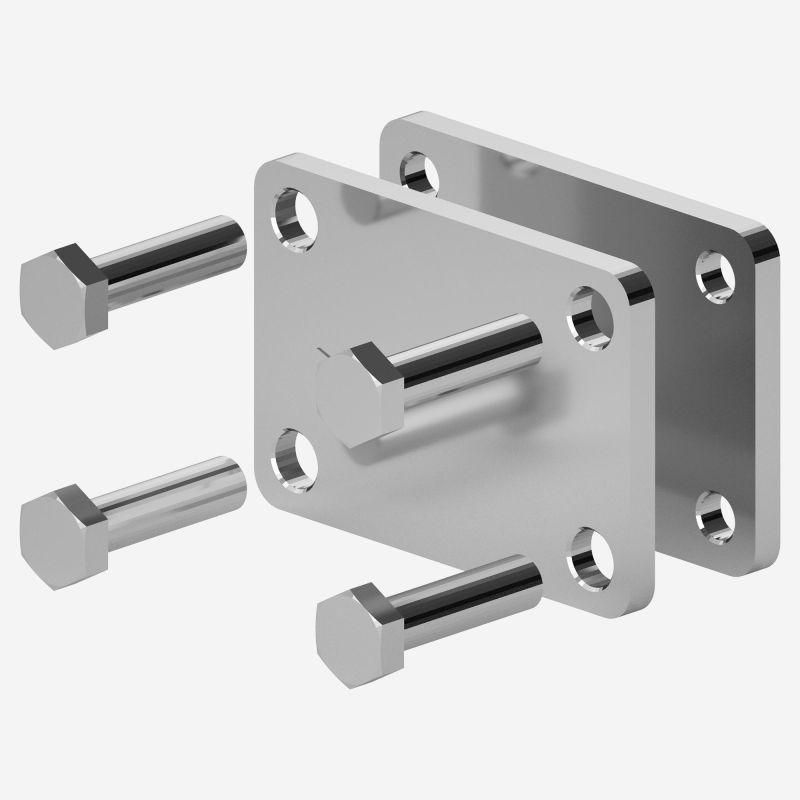

Зажим для подключения гибкой шины Media 100x32 DKC (ДКС) R5BBFFC10032

Зажим для подключения гибкой шины 100x32 DKC - надёжный соединительный элемент для присоединения гибкой изолированной шины Media к сборным или распределительным шинам. Артикул r5bbffc10032 предназначен для создания отводов в силовых цепях постоянного и переменного тока, где требуется высокая проводимость и механическая устойчивость.

Назначение и область применения

Зажим для подключения гибкой шины 100x32 DKC используется для безопасного и долговечного соединения гибкой изолированной шины серии «Media» с жёсткими шинами - например, на шинах распределительных устройств, в щитах постоянного тока или на выводах преобразователей частоты. Применяется там, где нужна гибкость в подключении, но сохраняется требование к большому току и минимальному переходному сопротивлению.

Технические характеристики

• Размер совмещаемой шины: 100 мм × 32 мм - соответствует стандартным габаритам гибкой изолированной шины Media;
• Материал контактов: медная основа с серебряным покрытием - обеспечивает низкое сопротивление и устойчивость к окислению;
• Изоляция: термостойкий поликарбонат - выдерживает температуру до +120 C;
• Крепление: болтовое соединение с зажимными пластинами - позволяет фиксировать шину без повреждения изоляционного слоя;
• Номинальный ток: до 4000 А - рассчитан на мощные системы питания;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен.

Совместимость и монтаж

Зажим для подключения гибкой шины 100x32 DKC совместим исключительно с гибкими изолированными шинами Media того же сечения - 100×32 мм. Подключение выполняется следующим образом:

• Установите зажим на жёсткую шину так, чтобы контактная поверхность плотно легла на её плоскость;
• Вставьте край гибкой шины Media в зажимную часть - изоляция должна находиться между зажимом и токоведущей частью;
• Затяните болты равномерно, используя момент 8–10 Нм - перетягивание может деформировать шину;
• Не допускайте перекоса - он снижает площадь контакта и увеличивает нагрев.

Безопасность и стандарты

Зажим для подключения гибкой шины 100x32 DKC соответствует требованиям IEC 61439-1 и ГОСТ Р МЭК 61439-1 для комплектных распределительных устройств. Сертифицирован для работы в условиях промышленного оборудования. Не предназначен для установки во взрывоопасных средах.

Преимущества

• Высокая теплопроводность - минимизирует нагрев при больших нагрузках;
• Защита изоляции - зажим не повреждает внешний слой гибкой шины Media;
• Легкость монтажа - не требует специальных инструментов, кроме отвертки с динамометром;
• Долгий срок службы - благодаря антикоррозийному покрытию и прочной конструкции.

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли или химически активной среде - степень защиты IP20 недостаточна;
• Не используйте с другими типами шин - даже близкие по размеру (например, 100×25 мм) не обеспечивают надёжного контакта;
• Запрещено применять в системах с импульсными токами выше 10 кА/10 мс - возможен пробой изоляции;
• Не рекомендован для мобильных или вибрационных объектов без дополнительной фиксации.

Примеры использования

• Подключение гибкой шины Media к шинопроводу в цехе с преобразователями частоты;
• Отвод энергии от главной шины в распределительном щите постоянного тока;
• Соединение выхода UPS с распределительной шиной в серверной комнате;
• Обустройство ответвлений в системах электроснабжения станков с ЧПУ.

Практические советы

• Перед монтажом проверьте чистоту поверхностей - грязь и оксиды снижают проводимость;
• Используйте только оригинальные болты и шайбы от DKC - сторонние детали могут иметь неверную форму или материал;
• После первого включения проведите контрольный замер температуры контактов через 1–2 часа - нормальный нагрев не должен превышать 55 C;
• При необходимости замены - отключите питание, снимите зажим и осмотрите состояние шины Media - трещины или деформация требуют замены всей секции.
