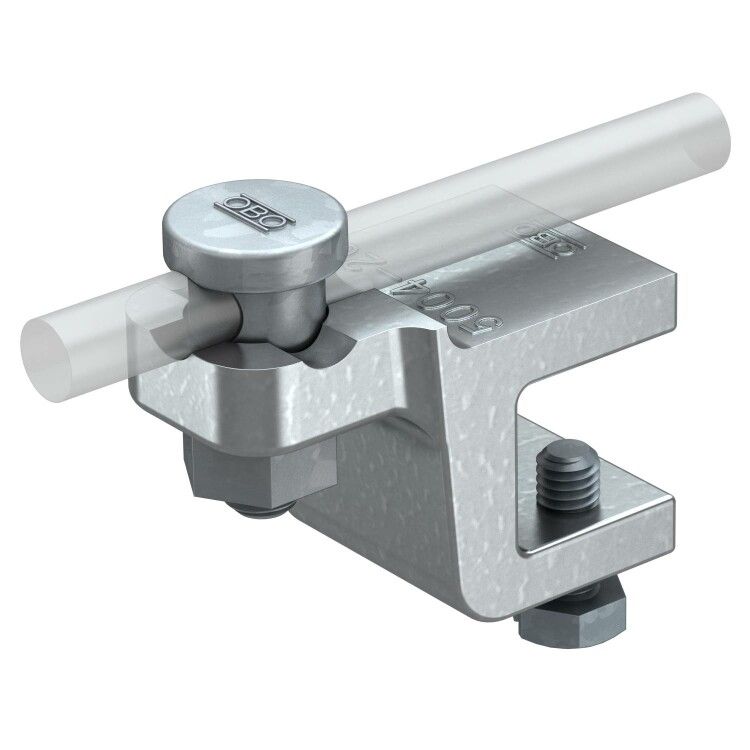

Держатель проволоки d8-10мм для листа 10-20мм 5004 DIN-FT 20 OBO 5304504 Bettermann

Зажим для проволоки фальцевый для прутка диаметром 8–10 мм и листа 10–20 мм, DIN-FT 20 от OBO BETTERMANN — надёжный крепёж для соединения проводников в системах уравнивания потенциалов и заземления. Артикул 5004 DIN-FT 20 обеспечивает механическую прочность и долговечность в агрессивных средах благодаря оцинкованному чугуну.

Назначение и область применения

Зажим для проволоки фальцевый для прутка диаметром 8–10 мм и листа 10–20 мм, DIN-FT 20 предназначен для создания постоянного электрического контакта между металлическими элементами конструкций — например, между арматурой бетона, трубопроводами, каркасами и заземляющими проводниками. Применяется в системах уравнивания потенциалов, заземления и защиты от молнии, где требуется высокая надёжность соединения. Подходит для установки внутри помещений и на открытых площадках.

Технические характеристики

• Тип изделия: клемма с зажимным винтом
• Диаметр зажимаемого прутка: 8–10 мм
• Толщина зажимаемого листового материала: 10–20 мм
• Материал зажимных элементов: ковкий чугун
• Покрытие: горячее цинкование
• Фиксирующий винт: M8×20 мм, сталь, оцинкованная методом горячего погружения
• Количество винтов: два
• Стандарт: соответствует VDE 0185-305 / ГОСТ Р МЭК 62305
• Тип: 5004 DIN-FT 20

Совместимость и монтаж

Зажим для проволоки фальцевый для прутка диаметром 8–10 мм и листа 10–20 мм, DIN-FT 20 совместим с медными, стальными и оцинкованными проводниками того же диаметра. Для монтажа:

• Установите зажим на поверхность, где необходимо соединить проводник с металлическим элементом (например, арматурой или листовым профилем).
• Вставьте проводник или пруток в зажимную часть — он должен плотно войти в пределах 8–10 мм.
• Затяните оба винта M8×20 мм равномерно, чтобы избежать перекоса. Ключом на 13 мм доведите момент до упора — не переусердствуйте, чтобы не повредить резьбу.
• Проверьте контакт: после затяжки проводник не должен свободно двигаться.

Не используйте этот зажим для многожильных кабелей — он рассчитан исключительно на твёрдые прутки и листовой материал.

Безопасность и стандарты

Зажим для проволоки фальцевый для прутка диаметром 8–10 мм и листа 10–20 мм, DIN-FT 20 соответствует требованиям стандарта VDE 0185-305 (ГОСТ Р МЭК 62305), что гарантирует его применение в системах молниезащиты и уравнивания потенциалов. Горячее цинкование обеспечивает антикоррозийную защиту, необходимую для длительной работы в условиях повышенной влажности и химически активной среды.

Преимущества

• Высокая механическая прочность за счёт ковкого чугуна — выдерживает нагрузки при вибрациях и ударах.
• Защита от коррозии: горячее цинкование увеличивает срок службы в сравнении с гальванизацией.
• Два винта обеспечивают равномерное распределение усилия и снижают риск деформации.
• Соответствие европейскому и российскому нормативу — допущен к использованию в ответственных объектах (энергообъекты, промышленные здания, жилые комплексы).

Ограничения применения

• Не применяйте для проводников с диаметром менее 8 мм — зажим не будет надёжно фиксировать.
• Избегайте использования в местах с частыми температурными колебаниями выше +80 °C — возможна потеря герметичности соединения.
• Не рекомендуется для алюминиевых проводников — существует риск электрохимической коррозии при контакте с чугуном.
• Не заменяет сварку или пайку — это только механическое соединение, требующее периодического осмотра.

Примеры использования

• Подключение заземляющего провода к арматуре фундамента в здании.
• Соединение стального каркаса крыши с контуром молниезащиты.
• Фиксация медного проводника к стальной пластине на внешней стене промзоны.
• Обустройство системы уравнивания потенциалов в банях, бассейнах, на АЗС.

Практические советы

• Перед установкой зачистите поверхности проводника и листа от краски, ржавчины и оксидов — это повысит качество контакта.
• При работе с листом толщиной более 15 мм проверьте, чтобы винты полностью вошли в резьбовое отверстие — иначе соединение будет слабым.
• Регулярно осматривайте зажимы через год после монтажа и далее каждые 3 года — особенно в морских или промышленных районах.
• Артикул 5004 DIN-FT 20 от OBO BETTERMANN можно использовать в паре с другими изделиями серии TBS — они совпадают по типу крепления и покрытию.
