Вставка разделительная Rd8-10 /Zn 233 O DIN ZN OBO 5335140_V1 Bettermann 223

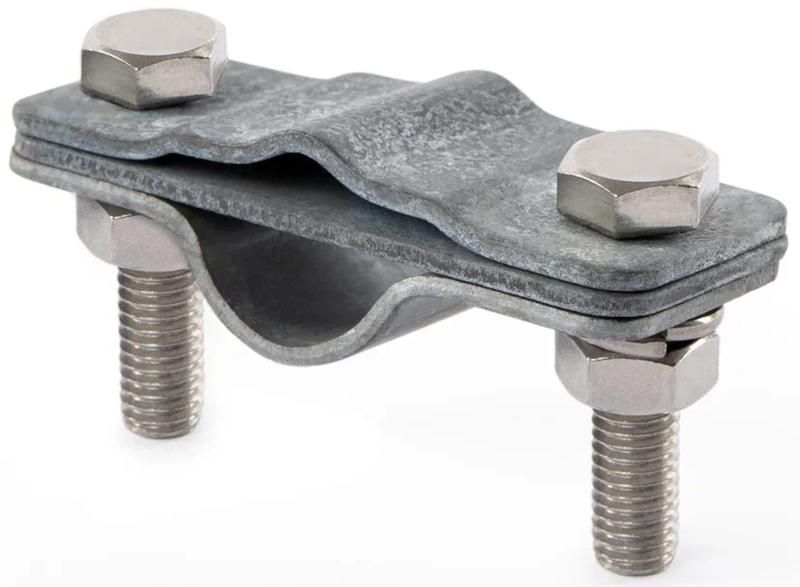

Зажим продольный соединительный проволоки D 8–10 мм со стержнем заземления, сталь горячеоцинкованная от OBO BETTERMANN предназначен для надёжного механического соединения стальных тросов или проволоки с системой заземления. Артикул 5335140_v1 обеспечивает долговечную работу в агрессивной среде благодаря защите от коррозии.

Назначение и область применения

Этот зажим используется для создания электрического контакта между металлической проволокой (диаметром 8–10 мм) и контуром заземления. Применяется в системах молниезащиты, на опорах ЛЭП, в антенных установках, а также там, где требуется соединить стальной трос с заземляющим проводником. Подходит для внешней установки - выдерживает воздействие осадков, перепадов температур и ультрафиолета.

Технические характеристики

• Диапазон диаметров проволоки: 8–10 мм
• Материал корпуса: литой цинк
• Материал крепёжных элементов: два шестигранных болта из нержавеющей стали (AISI 304 / VA)
• Основной материал основания: сталь горячеоцинкованная
• Стандарт соответствия: DIN VDE 0185-305, IEC 62305

Совместимость и монтаж

Зажим совместим с любыми стальными проволоками и тросами диаметром 8–10 мм. Для монтажа:

• Разместите проволоку в канавке корпуса
• Закрепите её двумя болтами из нержавеющей стали - затяните равномерно до плотного контакта
• Подключите заземляющий провод к стержню заземления, расположенному на верхней части зажима
• Не используйте инструменты с острыми гранями - они повредят покрытие

Установка возможна как на вертикальных, так и на горизонтальных участках. Кабель заземления рекомендуется фиксировать с помощью ответвительного зажима или клеммы того же бренда.

Безопасность и стандарты

Изделие соответствует требованиям немецкого стандарта DIN VDE 0185-305 и международному IEC 62305 - нормам для систем молниезащиты. Нержавеющие болты предотвращают электрохимическую коррозию при контакте с медью или другими металлами. Горячее цинкование основания обеспечивает защиту от ржавчины даже при повреждении поверхности.

Преимущества

• Литой цинковый корпус - прочный, не деформируется при затяжке
• Нержавеющие болты - не требуют замены, не окисляются
• Горячеоцинкованная сталь - высокая устойчивость к коррозии в условиях повышенной влажности
• Фиксация проволоки без необходимости сверления или резки
• Стержень заземления позволяет легко подключить заземляющий провод

Ограничения применения

• Не предназначена для работы с алюминиевой проволокой - риск электрохимической коррозии
• Не использовать в местах постоянного механического трения или вибрации без дополнительной фиксации
• Не применять в агрессивных химических средах (например, рядом с промышленными выбросами серы или хлора)
• Максимальный диаметр проволоки - 10 мм; более толстые провода не поместятся

Примеры использования

• Соединение стального троса молниеприёмника с заземляющим проводником на крыше здания
• Присоединение поддерживающего троса антенны к контуру заземления
• Обеспечение заземления стальных конструкций на опорах воздушных линий
• Фиксация и заземление тросов в системах защиты от падений на промышленных объектах

Практические советы

• Перед установкой проверьте диаметр проволоки - он должен точно попадать в диапазон 8–10 мм
• Затягивайте болты поочерёдно, чтобы избежать перекоса и неравномерного давления
• После монтажа проверьте контакт мультиметром - сопротивление должно быть менее 0,1 Ом
• Для длительной эксплуатации в солёном воздухе (прибрежные районы) дополнительно смажьте резьбу болтов антикоррозийной пастой
• Артикул 5335140_v1 - это оригинальный продукт OBO BETTERMANN; аналоги могут иметь меньшую надёжность
