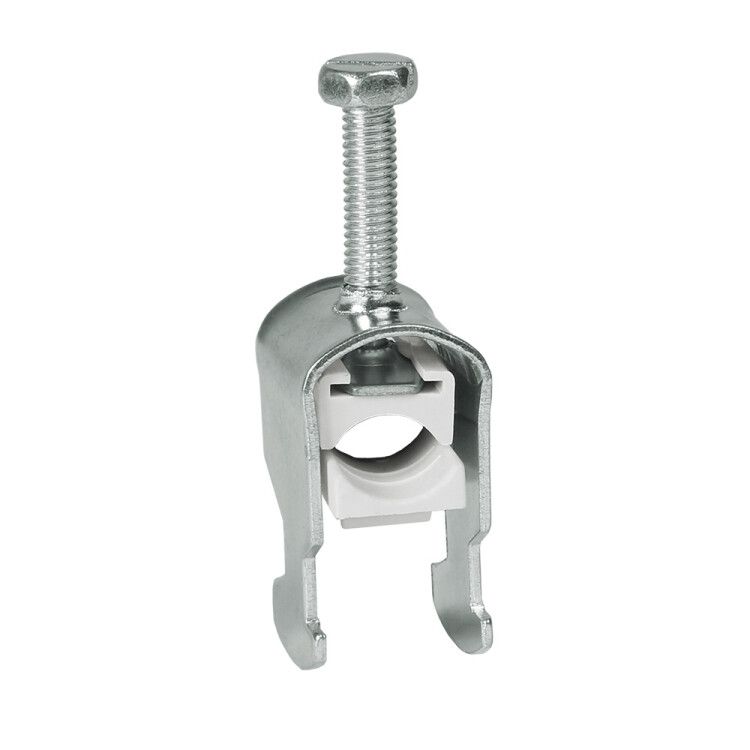

Зажим кабельный для С-профиля, диаметр кабеля 22-30 мм | 306915 КЭАЗ

Зажим кабельный для С-профиля, диаметр кабеля 22–30 мм от КЭАЗ (арт. 306915) предназначен для надёжной фиксации силовых кабелей на профильных направляющих, обеспечивая упорядоченную и безопасную прокладку в распределительных устройствах и корпусах.

Назначение и область применения

Зажим кабельный для С-профиля, диаметр кабеля 22–30 мм используется для крепления круглых и секторальных кабелей к металлическому С-профилю - типичному элементу сборочных рам и шкафов управления. Применяется в системах автоматизации, на производственных линиях, в щитах распределения энергии, где требуется жёсткая фиксация кабелей без дополнительных крепёжных элементов.

Технические характеристики

• Тип изделия: зажим для крепления кабелей
• Подходит для кабелей с диаметром: 22–30 мм
• Материал: оцинкованная сталь толщиной 2 мм
• Цвет: естественный (серебристый, без покрытия)
• Подходит для круглого провода: да
• Подходит для провода секторального сечения: да
• Максимальное сечение проводника: не указано - не является параметром для данного типа зажима
• Максимальный номинальный рабочий ток: не указан - зажим не рассчитан на коммутацию тока

Совместимость и монтаж

Зажим кабельный для С-профиля, диаметр кабеля 22–30 мм совместим со стандартными С-профилями шириной 40 мм и более. Устанавливается путём защёлкивания на грань профиля - никаких инструментов не требует. Для надёжной фиксации кабель помещают внутрь зажима до упора; усилие затяжки регулируется формой зажима, не требует дополнительного крепления болтами.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что обеспечивает коррозионную стойкость в условиях повышенной влажности и промышленной среды. Соответствует требованиям к механической прочности и долговечности для оборудования класса IP54 и выше. Не содержит пластиковых компонентов - не горюче, не выделяет токсины при перегреве.

Преимущества

• Не требует сверления или крепления болтами - установка занимает несколько секунд
• Устойчив к вибрациям и механическим нагрузкам благодаря толщине материала (2 мм)
• Работает с различными типами кабелей - круглыми и секторальными
• Не деформируется при длительном использовании - сохраняет форму даже при высокой плотности прокладки
• Совместим с сериями OptiBox M и другими продуктами КЭАЗ

Ограничения применения

• Не предназначена для крепления кабелей диаметром менее 22 мм - возможен проскальзывание
• Не рекомендуется использовать для кабелей с внешней оболочкой мягче, чем PVC - риск повреждения при затяжке
• Не следует применять в качестве точки подключения или переходника - зажим не проводит ток
• Не подходит для монтажа на профили меньшей ширины - требуется точное соответствие форме С-профиля

Примеры использования

• Фиксация силового кабеля 3x95+50 мм2 на шасси станка с С-профилем
• Удерживание кабелей питания в распределительном щите OptiBox M
• Прокладка кабелей на конвейерных линиях с металлическими рамами
• Обустройство кабельных трасс внутри технологических корпусов

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 22–30 мм
• Если кабель имеет жёсткую бронированную оболочку - предварительно слегка согните его перед введением в зажим
• Не используйте одновременно несколько зажимов на одном участке профиля - это снижает прочность крепления
• Для длинных трасс рекомендуется шаг между зажимами не более 800 мм
• Артикул 306915 от КЭАЗ совместим с другими изделиями серии OptiBox M - можно собирать унифицированные системы
