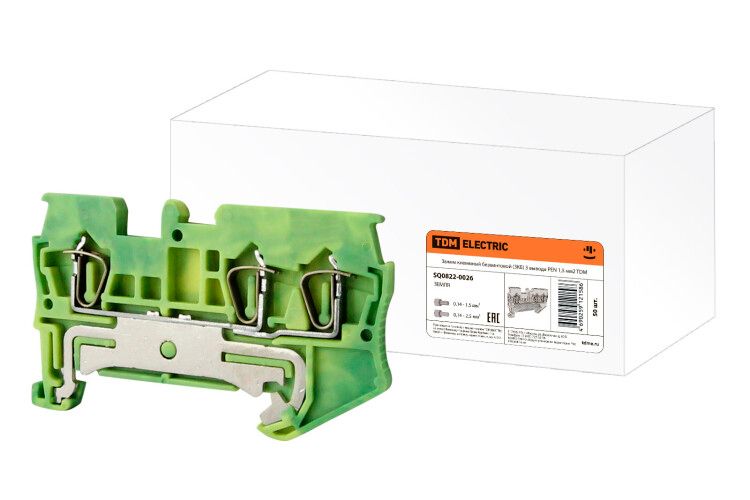

Зажим клеммный безвинтовой (ЗКБ) 3 вывода PEN 1,5 мм2 | SQ0822-0026 TDM

Зажим клеммный безвинтовой (ЗКБ) 3 вывода PEN 1,5 мм2 от TDM ELECTRIC - надежное и компактное решение для подключения фазных, нулевых и защитных проводников различного сечения. Этот зажим обладает рядом преимуществ, которые делают его удобным и эффективным в использовании:

• Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.
• Простая двухступенчатая безвинтовая система крепления проводника делает монтаж быстрым и удобным.
• Надежная фиксация провода любого типа пружинным зажимом с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
• Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а качество зажима не зависит от режимов работы нагрузки.

Этот зажим имеет следующие характеристики:

• Цвет: Желто-зеленый
• Номинальный ток In: 17.5 А
• Изолированн.: Да
• Размер модуля: 5.2 мм
• Способ монтажа: DIN-рейка (с Ω-профилем) 35 мм
• Тип разделения: Слайдер
• Номинальное напряжение: 608 В
• Количество полюсов: 1
• Количество уровней: 1
• Позиция соединения: Сверху
• Рабочая температура: -30...40 °C
• Ширина/размер ячейки: 4.2 мм
• Поперечное сечение жилы: 2.5 мм²
• Направление кодирования: Горизонтальное и вертикальное
• Тип электрического соединения 1: Соединение с пружинным зажимом
• Тип электрического соединения 2: Соединение с пружинным зажимом
• Материал изоляции корпуса: Термопласт
• С защитой от прикосновения: Да
• Количество перемыкательных зажимов: 0.01
• Требуется торцевая пластина: Нет
• Количество зажимов на 1 уровень: 3
• Тип питания для индикации дефекта: AC/DC (переменное/постоянное)
• С пломбировочным колпаком/крышкой: Нет
• Тип разъединения кросс-соединения: Нет (без)
• С интегрированным тестовым гнездом: Нет
• Возможно использование с функцией PEN: Да
• Тип индикатора для индикации дефекта: Нет (без)
• Соединенные внутри уровни (между собой): Да
• Высота (на минимальной возможной высоте установки): 37 мм
• Напряжение питания для индикатора дефекта: 12 В
• Проверено на взрывобезопасность по версии Ex e: Нет
• Класс воспламеняемости изоляционного материала согласно UL94: V0
• Поперечное сечение подключаемого многопроволочного (гибкого) провода: 0.14...1.5 мм²
• Поперечное сечение подключаемого однопроволочного (жесткого) провода: 0.14...2.5 мм²
• Поперечное сечение подключаемого тонкопроволочного провода с наконечником: 0.14...1.5 мм²
• Поперечное сечение подключаемого тонкопроволочного провода без наконечника: 0.14...1.5 мм²

Зажим поставляется в упаковке, в зависимости от типа и сечения:

• ЗКБ 1,5 мм2 - 60 шт.
• ЗКБ 2,5 мм2 - 50 шт.
• ЗКБ 4 мм2 - 40 шт.
• ЗКБ PEN 1,5 мм2 - 60 шт.
• ЗКБ PEN 2,5 мм2 - 50 шт.
• ЗКБ PEN 4 мм2 - 40 шт.
• ЗКБ PEN 6 мм2 - 24 шт.
• ЗКБ 3 вывода 1,5 мм2 - 50 шт.
• ЗКБ 3 вывода 2,5 мм2 - 50 шт.
• ЗКБ 3 вывода PEN 1,5 мм2 - 50 шт.
• ЗКБ 3 вывода PEN 2,5 мм2 - 50 шт.

В комплекте с зажимом поставляется руководство по эксплуатации и паспорт.
