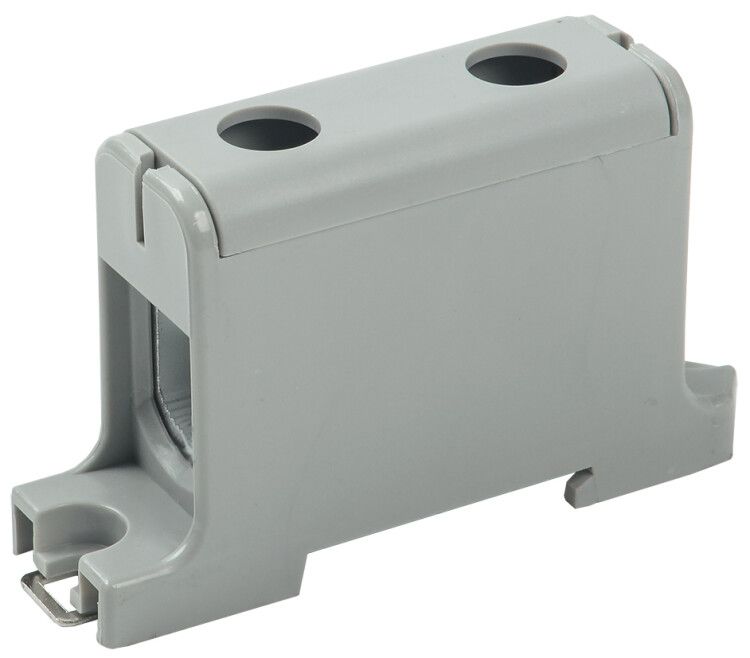

Клемма вводная силовая КВС 16-95 мм², 245 А, 800 В IEK (ИЭК) YZN12-095-K03

Клемма вводная силовая КВС 16-95 кв.мм серая от IEK - надёжное решение для подключения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn12-095-k03 обеспечивает прочное винтовое соединение для сечений от 16 до 95 мм2, рассчитана на работу в промышленных условиях.

Назначение и область применения

Клемма вводная силовая КВС 16-95 кв.мм серая используется для создания входных и распределительных соединений в электротехнических шкафах. Подходит для присоединения медных и алюминиевых жил большого сечения - например, при подключении вводных кабелей, магистральных линий или питания тяжёлых потребителей: станков, насосов, конвейеров, систем автоматизации.

Технические характеристики

• Диапазон сечений: 16–95 мм2 - позволяет работать с кабелями средней и высокой мощности;
• Номинальный ток: 245 А - выдерживает длительную нагрузку без перегрева;
• Номинальное напряжение: 800 В - безопасно применять в сетях до 690 В переменного тока и выше;
• Тип присоединения: винтовое - надёжное фиксирование провода без сварки или пайки;
• Количество полюсов: 1 - однополюсная конструкция для одного проводника;
• Способ монтажа: DIN-рейка + винты - можно закрепить на рейке или прямо на поверхности;
• Рабочая температура: от –40 C до +85 C - устойчивость к экстремальным условиям;
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации;
• Ширина: 24 мм - компактный размер, удобен для плотной сборки шкафов;
• Позиция соединения: сбоку - доступ к зажиму с боковой стороны, упрощает обслуживание;
• Материал корпуса: полиамид PA - высокая механическая прочность и химическая стойкость;
• Класс воспламеняемости: V0 - самозатухающий материал, не распространяет пламя;
• Цвет: серый - стандартизированная окраска для визуального различения типов клемм.

Совместимость и монтаж

Клемма вводная силовая КВС 16-95 кв.мм серая совместима с DIN-рейкой типа TS35/7,5 и TS35/15. Для монтажа используйте винты, указанные в документации - они входят в комплект. Убедитесь, что сечение провода попадает в диапазон 16–95 мм2: меньшие жилы могут плохо фиксироваться, более крупные - не войдут. Открутите зажим, вставьте провод до упора, затяните винт усилием 1,5–2 Нм - переусиливать нельзя, чтобы не повредить контактную группу. Соединение выполняется только с предварительно зачищенными и, при необходимости, обжатыми наконечниками.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок. Материал корпуса имеет класс горючести V0 - не поддерживает горение, снижает риск возгорания в случае аварии. Работает в соответствии с международными нормами для коммутационных устройств. Сертифицирована для применения в промышленных электрощитах согласно ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Удобство монтажа: винтовое соединение требует минимум инструментов - достаточно отвертки;
• Высокая надёжность контакта: благодаря оптимальному давлению зажима и качественному металлическому элементу;
• Стойкость к внешним воздействиям: полиамидный корпус не деформируется при ударах, не боится влаги и масла;
• Долгий срок службы: 15 лет гарантируют стабильную работу даже при постоянной нагрузке;
• Гибкость установки: возможность крепления как на DIN-рейку, так и через отверстия для винтов.

Ограничения применения

Не применяйте клемму для подключения проводов меньше 16 мм2 - контакт будет неустойчивым. Не используйте в местах с постоянным погружением в воду - хотя корпус герметичен, IP-класс не указан, значит, защита от воды не гарантирована. Не допускайте многократного демонтажа и повторного зажима одного и того же провода - это снижает надёжность контакта. Не подключайте гибкие многожильные провода без обжимных наконечников - возможен перелом жил и нагрев.

Примеры использования

• Вводной участок в распределительном щите промышленного цеха - подключение кабеля 70 мм2 от трансформатора;
• Распределение энергии на группы станков с питанием 400 В - каждая группа подключена через отдельную клемму;
• Объединение нескольких алюминиевых проводов в одном месте перед переходом на медные;
• Аппараты управления с высокими токами: частотные преобразователи, пускатели, тепловые реле.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленному диапазону - 16–95 мм2;
• Для алюминиевых проводов используйте специальные антиоксидантные пасты - продлевает срок службы контакта;
• Затягивайте винт равномерно, без рывков - лучше использовать моментный ключ;
• При сборке шкафа оставляйте свободное место вокруг клеммы - она должна легко открываться для осмотра;
• При замене старой клеммы - не забудьте отключить питание и проверить отсутствие напряжения тестером;
• Артикул yzn12-095-k03 - идеальный выбор, когда нужна одна клемма с высокой пропускной способностью; если требуется несколько полюсов - выбирайте аналогичные модели с 2–4 полюсами.
