Колодка клеммная JXB-16/35 синяя EKF PROxima | plc-jxb-16/35b

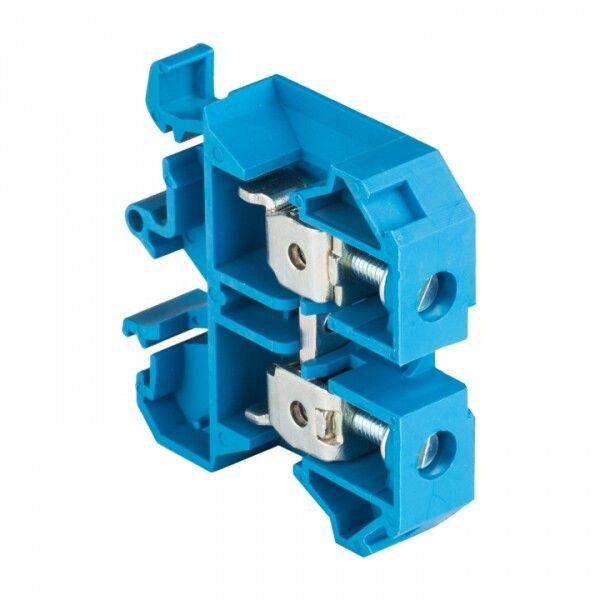

Колодка клеммная JXB-16/35 синяя 90 ампер от бренда EKF - это надежное устройство для коммутации силовых цепей в промышленных распределительных щитах. Продукт серии JXB PROxima рассчитан на работу с проводниками сечением 10–16 мм2 и обеспечивает безопасное подключение благодаря винтовому зажиму и защите IP20.

Назначение и область применения

Колодка клеммная JXB-16/35 синяя 90 ампер предназначена для создания разрывных соединений в электрических цепях постоянного и переменного тока до 800 В. Подходит для использования в промышленных системах управления, автоматизации, на станках, конвейерах, в щитах питания насосов и компрессоров. Устанавливается исключительно на DIN-рейку, что делает её частью стандартизированной сборки распределительных шкафов.

Технические характеристики

• Номинальный ток: 90 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводников: 10–16 мм2
• Количество контактов: 2
• Тип подключения: винтовое
• Способ монтажа: на DIN-рейку
• Ширина: 12 мм
• Высота: 51,5 мм
• Материал корпуса: полиамид (цвет - синий)
• Класс воспламеняемости: V0 - самозагасающий материал
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Рабочий температурный диапазон: от –40 C до +80 C
• Необходимость установки замыкающей пластины: да - требуется для передачи тока между соседними клеммами
• Соответствие нормам: IEC 60309-1 (1999), ГОСТ Р 50030.7.2002
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Колодка клеммная JXB-16/35 синяя 90 ампер совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём фиксации на рейке с помощью защёлки - никаких инструментов для установки не требуется. Для подключения провода необходимо ослабить винт, вставить жилу на глубину до упора, затем затянуть моментом 0,8–1,2 Нм. Каждый контакт требует отдельного провода; параллельное подключение нескольких жил запрещено. Обязательно используйте замыкающую пластину при необходимости передачи тока между несколькими клеммами в ряду - она продается отдельно и должна соответствовать серии JXB.

Безопасность и стандарты

Изделие изготовлено из материала класса V0, который не распространяет пламя даже при длительном воздействии высокой температуры. Это повышает безопасность в условиях перегрузок и коротких замыканий. Соответствие IEC 60309-1 гарантирует соответствие требованиям к механической прочности, термической стойкости и электрической изоляции. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - использование вне закрытых щитов недопустимо.

Преимущества

• Устойчивость к перепадам температур - работает в холодных помещениях и нагреваемых зонах оборудования
• Яркий синий цвет корпуса позволяет легко отличать клеммы друг от друга при обслуживании
• Фирменная система зажима EKF обеспечивает плотный контакт без деформации жилы
• Поддержка замыкающих пластин упрощает последовательную коммутацию нескольких точек
• Длительная гарантия - 84 месяца - свидетельствует о долговечности материалов и технологии производства

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в местах с риском попадания жидкостей - IP20 не обеспечивает гидрозащиту
• Запрещено использовать с проводами меньше 10 мм2 или больше 16 мм2 - возможен перегрев или плохой контакт
• Не рекомендуется для многожильных проводов без наконечников - существует риск выскальзывания жил
• Требуется обязательное использование замыкающей пластины при соединении нескольких клемм - без неё цепь будет разорвана
• Не подходит для частот выше 50 Гц - сертифицирована только для сетей 50 Гц

Примеры использования

• Подключение входных кабелей питания к автоматическим выключателям в промышленном щите
• Разводка фазных проводов между группами нагрузок на конвейере
• Объединение заземляющих проводников через замыкающие планки (при использовании модели EK-JXB)
• Переход от медного кабеля сечением 16 мм2 к клемме устройства управления

Практические советы

• Перед монтажом проверьте, чтобы провод был зачищен на длину 8–10 мм - слишком длинная жила может вызвать замыкание
• Используйте отвертку с регулируемым крутящим моментом - переусилие повредит резьбу, слабое затягивание - увеличит переходное сопротивление
• При установке нескольких клемм в один ряд всегда применяйте заводские замыкающие пластины - сторонние аналоги могут не подходить по форме
• Для контроля качества соединения после монтажа проведите тепловизионный осмотр - перегрев указывает на плохой контакт
• Артикулы plc-jxb-16/35b и plc-jxb-16/35 b - это одно изделие; различия в записи не влияют на функциональность
