Зажим наборный ЗНИ-6мм2 (JXB50А) зеленый | SQ0803-0103 TDM

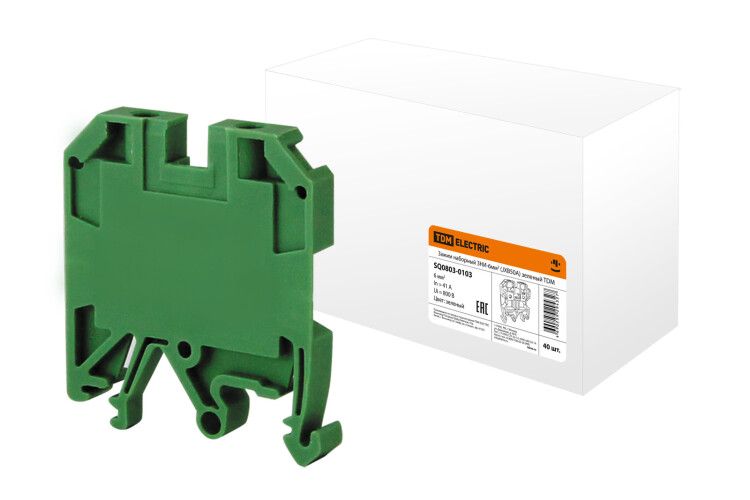

Зажим наборный ЗНИ-6мм2 (JXB50А) зеленый - это изолированный одноуровневый коммутирующий элемент на DIN-рейку, предназначенный для надежного и безопасного соединения проводов в распределительных шкафах и технологических щитах. Бренд TDM ELECTRIC обеспечивает соответствие изделия промышленным требованиям к прочности, изоляции и долговечности.

Назначение и область применения

Зажим наборный ЗНИ-6мм2 (JXB50А) зеленый используется для создания электрических соединений между проводами в силовых цепях. Применяется в распределительных щитах, автоматических шкафах, системах управления оборудованием и других местах, где требуется компактное, защищённое и легко обслуживаемое соединение. Подходит для монтажа в промышленных условиях: на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Поперечное сечение провода: до 6 мм2 (для гибких и жестких жил)
• Номинальный ток: 41 А
• Номинальное напряжение: 636 В
• Способ монтажа: фиксация на DIN-рейку 35 мм с Ω-профилем
• Количество полюсов: 1
• Количество зажимов на уровне: 2 (соединяет два провода)
• Тип соединения: пружинный зажим - без инструментов
• Размер модуля: 5,2 мм
• Ширина ячейки: 9 мм
• Высота при минимальной установке: 42 мм
• Рабочая температура: от –30 C до +40 C
• Материал корпуса: термопласт PA66 (негорючий, цветной)
• Токоведущая часть: латунь с гальваническим покрытием
• Прижимные колодки: никелированная сталь
• Защита от прикосновения: да (изолированный корпус)
• Класс горючести по UL94: V0
• Поддержка PEN-проводника: да
• Питание индикатора дефекта: AC/DC, 12 В
• Цвет: зелёный

Совместимость и монтаж

Зажим ЗНИ-6мм2 (JXB50А) зеленый устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы требует установки торцевой пластины - она предотвращает случайное выпадение и обеспечивает механическую стабильность группы зажимов. Соединение проводов осуществляется через пружинный механизм: достаточно вставить провод в верхнее отверстие до упора - он фиксируется без болтов или винтов. Провода можно подключать сверху - удобно при плотном расположении устройств. Устройство совместимо с:

• Гибкими многожильными проводами: 3–6 мм2
• Жесткими одножильными проводами: 2,5–6 мм2
• Тонкопроволочными проводами с наконечником: 3–6 мм2
• Тонкопроволочными проводами без наконечника: 3–6 мм2

Не допускается подключение проводов меньшего сечения - они не будут надёжно зажаты. Каждый зажим имеет внутреннюю связь между двумя контактами - это позволяет использовать его как переходник или ответвитель.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида PA66 с классом горючести V0 по UL94 - материал не поддерживает пламя и не распространяет огонь. Защита от прикосновения соответствует нормам безопасности для доступных частей электрооборудования. Наличие индикатора дефекта (работает от 12 В постоянного или переменного тока) позволяет оперативно выявить обрыв или плохой контакт. Устройство рассчитано на работу с PEN-проводником - то есть может использоваться в системах TN-C-S без изменения схемы заземления.

Преимущества

• Пружинный зажим исключает необходимость затяжки винтов - снижает риск перетяга или слабого контакта
• Компактный размер (5,2 мм на модуль) экономит место в шкафу
• Цветовая маркировка (зелёный) упрощает идентификацию цепей
• Устойчивость к широкому диапазону температур - работает даже в холодных помещениях
• Индикация дефекта повышает надёжность диагностики без тестеров
• Стандартный интерфейс - совместим с другими изделиями TDM ELECTRIC и аналогичными решениями на рынке

Ограничения применения

• Не предназначен для внешнего монтажа - не имеет защиты выше IP20
• Не рекомендован для цепей с током более 41 А - возможен перегрев
• Требует обязательной установки торцевой пластины - без неё возможен сдвиг или выход из рейки
• Индикатор дефекта требует внешнего источника питания 12 В - не автономен
• Не подходит для проводов менее 2,5 мм2 - не будет надёжного контакта
• Работает только в закрытых щитах - не защищён от влаги, пыли, химических воздействий

Примеры использования

• Разводка фазы в распределительном щите с несколькими группами нагрузок
• Объединение входящего и выходящего провода в цепи управления станком
• Создание точки ответвления для сигнализации или датчиков
• Формирование PEN-цепи в системе заземления типа TN-C-S
• Сборка контроллеров и реле в промышленных панелях

Практические советы

• Перед подключением проверьте сечение провода - используйте калибр или штангенциркуль
• Для многожильных проводов лучше применять наконечники - так контакт будет стабильнее
• При установке нескольких зажимов рядом соблюдайте шаг 9 мм - не смещайте их вручную
• Обязательно устанавливайте торцевые пластины на обоих концах блока - это предотвратит сдвиг и улучшит теплоотвод
• Индикатор дефекта активируется при потере контакта - если светится постоянно, проверьте целостность цепи и питание 12 В
• При замене устройства отключите питание - хотя зажим изолирован, работа под напряжением запрещена
• ЗНИ-6мм2 (JXB50А) зеленый - один из самых популярных решений в линейке TDM ELECTRIC; при заказе партии убедитесь, что все экземпляры имеют одинаковый артикул sq0803-0103
