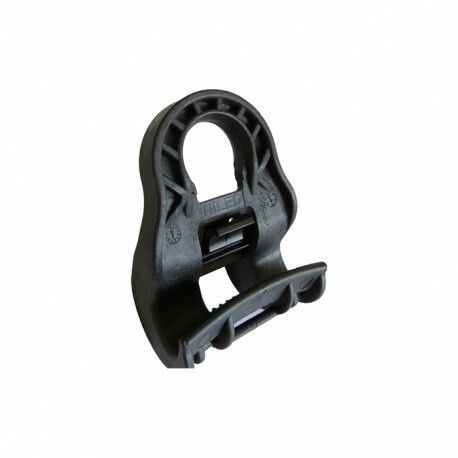

Зажим поддерживающий PS 54 QC (16-95 мм2, 8 кН) | 10200091 NILED НИЛЕД

Зажим поддерживающий PS 54 QC (16–95 мм2, 8 кН) от НИЛЕД предназначен для надёжного крепления самонесущего изолированного провода (СИП-2) на промежуточных опорах воздушных линий электропередачи. Его конструкция обеспечивает безопасную фиксацию без повреждения изоляции и позволяет легко выполнять монтаж без специального инструмента.

Назначение и область применения

Зажим поддерживающий PS 54 QC используется исключительно для установки СИП-2 на промежуточных опорах ЛЭП. Он фиксирует несущую нулевую жилу, сохраняя её целостность и обеспечивая нужную степень свободы подвески - это предотвращает перегрузку изоляции при колебаниях провода. Применяется в сетях напряжением до 1 кВ, где требуется долговременная и безопасная поддержка изолированных проводов.

Технические характеристики

• Максимальное сечение проводника: 95 мм2 (минимальное - 16 мм2)
• Предельная нагрузка: 8 кН - выдерживает максимальное механическое усилие при натяжении провода
• Материал корпуса: стеклоармированный полиамид - прочный, легкий, устойчивый к химическим воздействиям
• Рабочий температурный диапазон: от –60 C до +50 C - подходит для холодных регионов России и других стран с суровым климатом
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет при длительном воздействии солнца
• Количество жил: одна - предназначена для работы с одножильным СИП-2
• Способ монтажа: стационарный - закрепляется на опоре один раз и не требует периодического обслуживания
• Гарантийный срок: 60 месяцев - соответствует требованиям к длительному сроку службы в энергообъектах

Совместимость и монтаж

Зажим PS 54 QC совместим только со СИП-2 проводниками с несущей нулевой жилой. Монтаж осуществляется путём помещения провода внутрь зажима и запирания механизма - никаких гаек, болтов или инструментов не требуется. Крепление к опоре происходит через предусмотренные отверстия в основании зажима. Диаметр посадочного места рассчитан под типовые деревянные и железобетонные опоры ЛЭП. Перед установкой проверьте соответствие сечения провода диапазону 16–95 мм2 - использование вне этого диапазона недопустимо.

Безопасность и стандарты

Элементы, контактирующие с несущей жилой, выполнены из диэлектрического материала - обеспечивают электроизоляцию между металлической частью опоры и токоведущими элементами провода. Это снижает риск пробоя и поражения током при случайном контакте. Конструкция соответствует требованиям безопасности для распределительных сетей 0,4 кВ. Сертификаты соответствия ГОСТ Р 50571 и ПУЭ реализованы производителем, документация доступна на сайте НИЛЕД.

Преимущества

• Быстрый монтаж без инструментов - экономит время при ремонтах и новых линиях
• Защита изоляции СИП-2 от трения и деформации благодаря мягкой контактной поверхности
• Высокая механическая прочность - выдерживает нагрузки даже при сильном ветре или гололёде
• Не требует смазки или профилактики - материал не корродирует и не стареет под действием внешних факторов
• Долгий срок службы - гарантия 5 лет подтверждает надёжность материалов и сборки

Ограничения применения

• Не для многожильных проводов (например, СИП-4 или АВК)
• Не предназначен для анкерных опор - используйте только на промежуточных
• Не допускается применение при температурах ниже –60 C или выше +50 C - возможна потеря эластичности материала
• Не рекомендован для мест с высокой вероятностью ударных нагрузок (например, рядом с дорогами с частым движением крупногабаритного транспорта)

Примеры использования

• Крепление СИП-2 на столбах в населённых пунктах при модернизации старых ЛЭП
• Обустройство временных линий питания на объектах строительства
• Подключение бытовых потребителей в сельской местности
• Установка на участках с повышенной влажностью или близостью к водоёмам - благодаря UVR-защите и герметичному дизайну

Практические советы

• Перед установкой осмотрите провод - наличие повреждений изоляции требует замены перед использованием зажима
• Проверяйте плотность фиксации после монтажа: провод не должен проскальзывать при слабом потягивании рукой
• При работе в условиях снежных зим следите за образованием налёта льда вокруг зажима - он увеличивает вес и создаёт дополнительную нагрузку
• Артикул 10200091 - единственный номер для заказа оригинала; аналоги могут иметь другую форму крепления и меньшую нагрузочную способность
• Хранить зажим следует в сухом месте, без прямого попадания солнечных лучей - хотя он устойчив к УФ, длительное воздействие может снизить яркость маркировки
