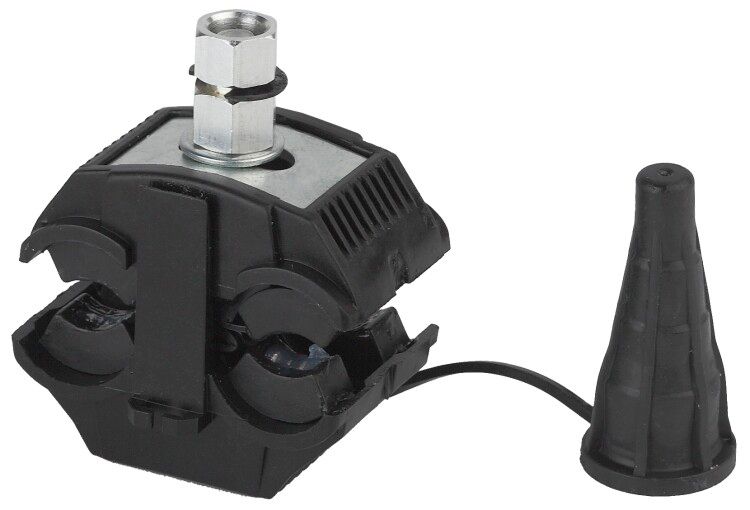

Зажим прокалывающий ответвительный P3X-95 (25-95/25-95) рознич. упак. (1шт.) (96/1728) | Б0036708 ЭРА

Зажим прокалывающий ответвительный P3X-95 (25-95/25-95) от ЭРА предназначен для надёжного и герметичного ответвления проводов СИП без снятия изоляции. Подходит для монтажа на воздушных линиях электропередач, обеспечивает безопасное соединение алюминиевых проводов сечением 25–95 мм2. Артикул б0036708 соответствует сертифицированной модели, используемой в распределительных сетях 0,4–1 кВ.

Назначение и область применения

Зажим P3X-95 (25-95/25-95) используется для создания ответвлений от основной магистрали СИП к абонентским линиям - например, для подключения домов, уличного освещения или оборудования. Применяется исключительно на воздушных ЛЭП с открытым монтажом на опорах. Подходит для соединения фазных и нулевых проводов, в том числе при модернизации старых сетей без необходимости демонтажа изоляции.

Технические характеристики

• Номинальное сечение: 25–95 мм2 - для ответвительного провода; 25 мм2 - для магистрального
• Номинальное напряжение: 0,4 / 1 кВ - рассчитан на низковольтные сети
• Материал проводников: алюминий - совместим с типичными проводами СИП
• Материал корпуса: стеклоармированный полиамид - прочный, устойчив к механическим нагрузкам и перепадам температур
• Рабочий температурный диапазон: от –60 C до +50 C - работает в суровых климатических условиях
• Устойчивость к УФ: да - не выгорает и не теряет прочность под прямыми солнечными лучами
• Цвет: черный - маскирует загрязнения и снижает нагрев
• Количество жил: 2 - два контакта для подключения двух проводов (магистраль + ответвление)
• Тип соединения: винтовое/болтовое с прокалыванием изоляции (IPC) - контакт осуществляется через изоляцию без зачистки

Совместимость и монтаж

Зажим P3X-95 (25-95/25-95) совместим только с алюминиевыми проводниками СИП. Монтаж выполняется на открытых опорах ЛЭП. Для установки необходимо:

• Зафиксировать зажим на магистральном проводе (сечение 25 мм2) с помощью болтового механизма
• Вставить ответвительный провод (25–95 мм2) в соответствующую камеру
• Затянуть срывную алюминиевую гайку до момента её автоматического отлома - это гарантирует правильный момент затяжки без динамометрического ключа

Не допускается использование на медных или многожильных проводах, не соответствующих заявленным сечениям.

Безопасность и стандарты

Зажим P3X-95 (25-95/25-95) соответствует требованиям к изоляционной прочности и герметичности для сетей 0,4–1 кВ. Конструкция предотвращает попадание влаги внутрь соединения, что снижает риск коррозии и пробоя. Сертифицирован для работы в условиях повышенной влажности и перепадов температур.

Преимущества

• Герметичное соединение без зачистки изоляции - минимизация риска повреждения провода и ускорение монтажа
• Автоматическая срывная гайка - исключает необходимость в дорогостоящем инструменте
• Высокая устойчивость к внешним воздействиям - UV-защита, широкий температурный диапазон, прочный корпус
• Поддержка двойного сечения - один зажим обслуживает как тонкий ответвительный провод, так и более мощный

Ограничения применения

• Не применяется для медных проводов - материал контактов и прокалывающих элементов рассчитан только на алюминий
• Не подходит для закрытого монтажа внутри щитов или труб - требует доступа к воздуху и свободного крепления на опорах
• Не рекомендован для частых циклов подключения/отключения - одноразовое соединение
• Максимальное сечение ответвления - 95 мм2; превышение вызывает перегрев и выход из строя

Примеры использования

• Подключение дома к линии СИП на столбе
• Ответвление питания для уличного фонаря
• Добавление нового потребителя в существующую воздушную линию без остановки энергоснабжения
• Обустройство временных объектов (строительные площадки, рынки) с использованием уже смонтированной СИП-линии

Практические советы

• Перед монтажом проверьте соответствие сечения ответвительного провода - он должен находиться в диапазоне 25–95 мм2, иначе соединение будет ненадёжным
• Убедитесь, что магистральный провод имеет именно 25 мм2 - зажим не адаптирован для других значений
• Не затягивайте гайку сверх усилия - она должна отломиться самостоятельно
• Проверяйте плотность посадки после монтажа: зажим должен плотно прилегать к проводу без люфта
• При работе в холодную погоду (+5…–10 C) дайте изделию немного согреться перед установкой - пластик становится хрупче
