Зажим прокалывающий ответвительный P3X-95 (25-95/25-95) (6/96/1728) | Б0029963 ЭРА

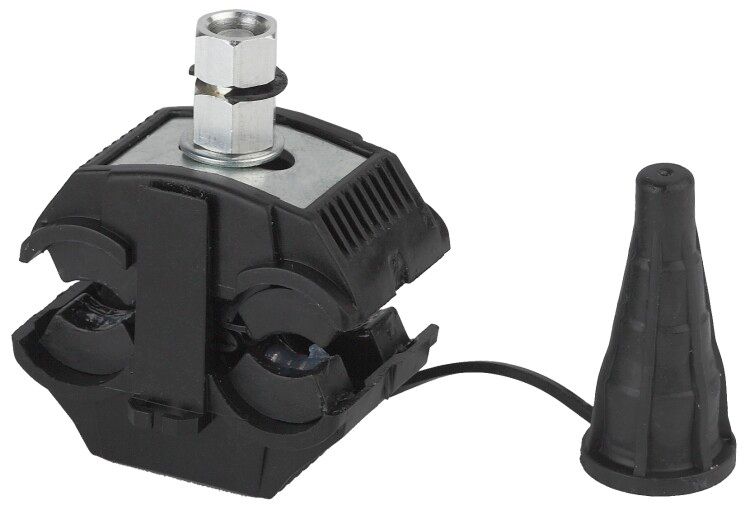

Зажим прокалывающий ответвительный P3X-95 (25-95/25-95) ЭРА предназначен для надёжного и герметичного ответвления проводов СИП без нарушения основной линии. Этот зажим применяют при монтаже воздушных линий электропередачи, особенно когда требуется подключить абонентские линии без демонтажа изоляции.

Назначение и область применения

Зажим P3X-95 (25-95/25-95) ЭРА используется для создания ответвлений от магистральных линий СИП (самонесущего изолированного провода). Подходит для подключения фазных и нулевых проводов, а также абонентских осветительных линий. Применяется в условиях открытой прокладки на опорах ЛЭП, в городской и сельской среде. Не требует снятия изоляции с основного провода - соединение осуществляется через прокалывание.

Технические характеристики

• Сечение подключаемых жил: 25–95 мм2 - совместим с большинством типовых СИП-проводов
• Материал проводника: алюминий - работает с алюминиевыми магистральными и ответвительными проводами
• Номинальное напряжение: 1 кВ - рассчитан на использование в сетях до 1000 В
• Тип соединения: винтовое/болтовое с прокалыванием изоляции - обеспечивает контакт без зачистки
• Материал корпуса: стеклоармированный полиамид - прочный, устойчив к механическим нагрузкам
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает суровые зимы и летнюю жару
• Устойчивость к УФ-излучению: да - не теряет свойств под воздействием солнечного света
• Цвет: чёрный - снижает нагрев от солнца, маскирует загрязнения
• Количество жил: две - один зажим соединяет два провода: магистральный и ответвление
• Тип канала: открытый - удобен для визуальной проверки и установки
• Способ монтажа: открытый - монтируется на опорах, не требует закрытых распределительных щитов
• Изоляция: да - зажим сам по себе является изолирующим элементом
• Защитное покрытие: отсутствует - материал корпуса сам по себе защищён от коррозии

Совместимость и монтаж

Зажим P3X-95 (25-95/25-95) ЭРА совместим с алюминиевыми проводами СИП сечением от 25 до 95 мм2. Оба контакта - и для магистрали, и для ответвления - работают в одном диапазоне. Монтаж выполняется вручную: достаточно затянуть срывную алюминиевую гайку до момента её отлома - это гарантирует правильный момент затяжки без необходимости использовать динамометрический ключ. Зажим устанавливается на прямом участке магистрали, не требует предварительной подготовки провода - изоляция прокалывается автоматически при затяжке.

Безопасность и стандарты

Зажим соответствует требованиям к изолированным соединениям для воздушных линий до 1 кВ. Герметичная конструкция исключает попадание влаги внутрь контакта, что снижает риск окисления и пробоя. Отсутствие открытых токоведущих частей после монтажа повышает безопасность при обслуживании. Несмотря на отсутствие специального сертификата в данных, применение в рамках СИП-сетей соответствует практикам, принятым в электроэнергетике РФ.

Преимущества

• Не требует зачистки проводов - экономит время и снижает риск ошибок при монтаже
• Срывная гайка обеспечивает контроль усилия без дополнительного инструмента
• Высокая устойчивость к перепадам температур и УФ-излучению - долгий срок службы на открытом воздухе
• Герметичная конструкция - минимизирует коррозию и окисление контактов
• Простота установки - подходит даже для одиночного монтажника без сложного оборудования

Ограничения применения

• Подходит только для алюминиевых проводов - не используйте с медными или комбинированными СИП
• Не предназначена для замены соединителей внутри распределительных шкафов - только для открытой прокладки
• Не рекомендуется для многократного демонтажа - после срабатывания срывной гайки зажим нельзя переустановить
• Не подходит для высоковольтных линий выше 1 кВ
• Открытый канал требует осторожного расположения - не устанавливайте там, где возможен случайный доступ посторонних лиц

Примеры использования

• Подключение домашней электропроводки к магистральному СИП на столбе
• Ответвление питания для уличного освещения от линии СИП
• Присоединение временных линий при ремонте или модернизации сети
• Обустройство точек подключения для дачных кооперативов и населённых пунктов

Практические советы

• Перед установкой убедитесь, что сечение вашего СИП попадает в диапазон 25–95 мм2 - меньшие или большие провода не будут надёжно зафиксированы
• Выбирайте место монтажа на прямом участке магистрали, без изгибов и натяжения - так зажим будет работать эффективнее
• При установке на высоте используйте страховочные средства - работа с живыми проводами опасна
• Проверьте плотность затяжки: после отлома срывной гайки зажим должен быть неподвижен, а провода - не болтаться
• Не используйте этот зажим в качестве основного соединителя между двумя магистральными линиями - он создан только для ответвлений
