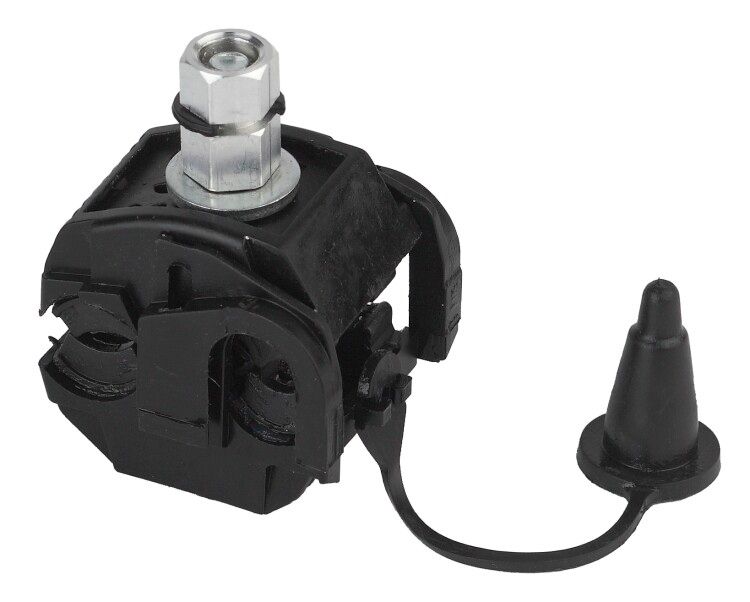

Зажим прокалывающий ответвительный P2X-95 (16-95/2,5-35) (8/128/2304) | Б0029962 ЭРА

Зажим прокалывающий ответвительный P2X-95 (16-95/2,5-35) 8/128/2304 от бренда ЭРА предназначен для надёжного и герметичного ответвления проводов СИП без нарушения основной линии. Этот зажим применяют при монтаже воздушных линий электропередачи, особенно там, где важна скорость установки и отсутствие необходимости в зачистке изоляции.

Назначение и область применения

Зажим P2X-95 используется для создания ответвлений от магистральных линий СИП (самонесущего изолированного провода) к абонентским вводам - например, к домам, столбовым трансформаторам или осветительным устройствам. Подходит для подключения как фазных, так и нулевых проводов. Применяется в условиях открытой прокладки на опорах ЛЭП, в городской и сельской среде, в том числе в регионах с суровым климатом.

Технические характеристики

• Диапазон сечений: 16–95 мм2 - для магистрального провода; 2,5–35 мм2 - для ответвляемого провода
• Номинальное напряжение: до 1 кВ (0,4/1 кВ)
• Материал проводников: алюминий (для обоих типов проводов)
• Материал корпуса: стеклоармированный полиамид - прочный, устойчивый к механическим нагрузкам и перепадам температур
• Рабочая температура: от –60 C до +50 C
• Защита от УФ: да - материал не выгорает на солнце
• Тип подключения: прокалывание изоляции через винтовое/болтовое соединение - не требует зачистки проводов
• Количество жил: 2 (два контакта: один для магистрали, один для ответвления)
• Цвет: чёрный
• Изоляция: да - зажим полностью изолированный, безопасен при работе под напряжением
• Покрытие: без специального покрытия - благодаря составу материала обеспечивает долгую службу без коррозии

Совместимость и монтаж

Зажим P2X-95 совместим с любыми алюминиевыми СИП-проводами в указанном диапазоне сечений. Монтаж выполняется вручную без специнструментов: достаточно затянуть срывную алюминиевую гайку до момента её отлома - это гарантирует правильный момент затяжки. Открытый канал позволяет легко вставить провод, а изолирующая крышка предохраняет от внешнего воздействия. Установка возможна на уже нагруженную линию, при условии соблюдения мер безопасности.

Безопасность и стандарты

Зажим соответствует требованиям к изолированным соединениям для сетей до 1 кВ. Его конструкция исключает контакт с токоведущими частями при установленном состоянии. Благодаря высокой степени защиты от влаги и пыли, а также термостойкости, он безопасен в эксплуатации даже в условиях повышенной влажности и перепадов температур. Наличие прокалывающего механизма снижает риск повреждения изоляции при монтаже.

Преимущества

• Не требуется зачищать изоляцию проводов - экономия времени и снижение риска ошибок
• Срывная гайка исключает необходимость в динамометрическом ключе - удобство для монтажников на высоте
• Герметичная конструкция защищает от влаги, окисления и коррозии
• Устойчивость к УФ-излучению - срок службы до 25 лет при открытой прокладке
• Высокая механическая прочность корпуса - выдерживает ветровые и ледовые нагрузки

Ограничения применения

• Подходит только для алюминиевых проводов - не использовать с медными или композитными СИП
• Не предназначена для многожильных проводов сечением менее 2,5 мм2 или более 35 мм2
• Не рекомендуется применять в местах постоянного механического трения или вибрации без дополнительной фиксации
• Не следует использовать в качестве основного соединения в распределительных щитах - только для ответвлений на линии

Примеры использования

• Ответвление от магистральной линии СИП 35 мм2 к вводному кабелю дома 16 мм2
• Подключение уличного освещения к линии СИП на опоре
• Обустройство временного питания на стройплощадках
• Добавление новых потребителей в существующую сеть без остановки энергоснабжения

Практические советы

• Перед установкой проверьте соответствие сечений проводов - использование вне диапазона 16–95 / 2,5–35 мм2 приведёт к плохому контакту или перегреву
• При монтаже на наклонных участках используйте дополнительную фиксацию провода, чтобы избежать провисания
• После затяжки гайки убедитесь, что она сломана - это сигнал, что усилие достаточное
• Для работы в условиях сильного ветра закрепите зажим на опоре с помощью хомута, чтобы минимизировать нагрузку на контакт
• Не допускайте попадания грязи или песка внутрь канала перед вставкой провода - это может нарушить герметичность
