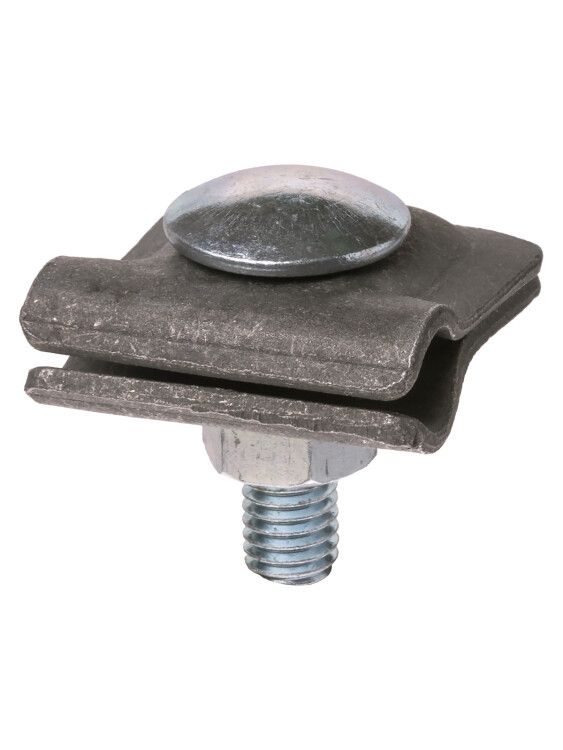

Зажим соединит. универсальный с анкером 1-о болтовой 30х30 мм, прут-прут Ø6-16 термодиф. | SQ2401-0044 TDM

Зажим соединительный универсальный 1-о болтовой 30х30 мм, прут-прут Ø6–16 мм, термодиффузионный TDM - надёжное решение для создания внешних заземляющих контуров на различных типах грунтов. Продукт серии TDM ELECTRIC с артикулом sq2401-0044 предназначен для долговечного соединения металлических проводников без сварки.

Назначение и область применения

Зажим используется для формирования выносного или контурного заземления на объектах, где невозможно или недопустимо применение сварки. Подходит для установки на участках с почвами: садовая земля, торф, чернозём, глина. Обеспечивает электрический контакт между вертикальным заземлителем (прутком) и горизонтальным проводником (полосой, проволокой).

Применяется в:

• складских помещениях;
• административных зданиях и сооружениях;
• частных домах;
• объектах связи;
• промышленных объектах с требованиями к защите от перенапряжений и молнии.

Технические характеристики

• Форма корпуса: прямоугольная, 30×30 мм;
• Тип соединения: одноболтовой, с зажимом типа «прут-прут»;
• Диаметр соединяемых проводников: 6–16 мм;
• Технология соединения: термодиффузионная (TDM) - создаёт монолитную металлическую связь без расплавления материала;
• Материал корпуса: медный сплав с антикоррозийным покрытием;
• Рабочая температура: от –50 C до +85 C;
• Степень защиты: IP65 - устойчив к пыли и струям воды из любого направления.

Совместимость и монтаж

Зажим совместим с круглыми стальными или медными заземлителями диаметром от 6 до 16 мм. Для монтажа требуется только один болт и стандартный ключ. Установка выполняется на подготовленной поверхности - зажим фиксируется на заземлителе и плотно затягивается. После сборки рекомендуется проверить механическую прочность соединения и измерить переходное сопротивление.

Не требует специального оборудования - подходит для работы в полевых условиях.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и МЭК 60364-5-54 для систем заземления. Термодиффузионное соединение обеспечивает высокую электрическую проводимость и устойчивость к электрохимической коррозии. Соответствует нормам безопасности для эксплуатации в условиях повышенной влажности и агрессивных грунтов.

Преимущества

• Высокая надёжность соединения благодаря термодиффузионному методу - металл соединяется на уровне кристаллической решётки, без пор и трещин;
• Устойчивость к коррозии - материал корпуса и технология соединения снижают риск окисления даже во влажном грунте;
• Легкость монтажа - не нужна сварка, что экономит время и исключает необходимость в квалифицированном сварщике;
• Долговечность - срок службы более 30 лет при соблюдении условий эксплуатации;
• Подходит для ремонта существующих заземляющих систем без демонтажа основного проводника.

Ограничения применения

• Не применяется для соединения проводников большего диаметра - максимальный размер 16 мм;
• Не предназначена для внутренней установки в помещениях с постоянным воздействием открытого пламени или высоких температур (>85 C);
• Не рекомендуется использовать на скалистых или каменистых грунтах - требуется возможность закапывания и контакта с почвой;
• Не заменяет сварку там, где предписаны жёсткие требования к минимальному сопротивлению (<0,5 Ом) - необходимо дополнительно контролировать параметры заземления.

Примеры использования

• Подключение вертикального заземлителя (стальной прут Ø12 мм) к горизонтальному проводнику (медная полоса 30×4 мм) на территории частного дома;
• Создание выносного контура заземления для телекоммуникационной будки на торфяном участке;
• Ремонт повреждённого заземляющего провода на складском комплексе без вскрытия бетонного основания.

Практические советы

• Перед установкой очистите поверхности проводников от ржавчины и грязи - это повысит качество соединения;
• Глубина закладки должна быть ниже уровня промерзания грунта (обычно >1,5 м), чтобы сохранить стабильность сопротивления;
• Проверьте посадочный диаметр заземлителя перед покупкой - он должен точно попадать в диапазон 6–16 мм;
• После монтажа обязательно проведите измерение сопротивления заземления - это обязательное требование ПУЭ;
• Для длительной эксплуатации в агрессивных средах используйте дополнительную защиту - например, обёртывание геотекстилем вокруг зажима перед засыпкой.
