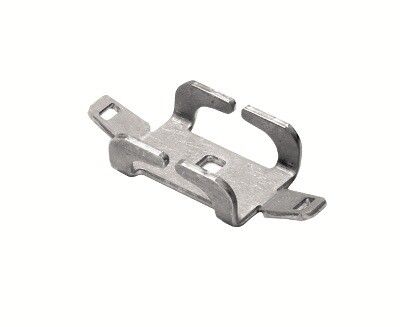

Зажим соединительный для провол. лотка (без винт.) DKC FC37307 ДКС

Зажим безвинтовой для проволочного лотка DKC (ДКС) артикул fc37307 - надёжный элемент для быстрого соединения секций проволочных лотков без сверления и болтов. Применяется в системах кабельной организации на объектах промышленного и коммерческого назначения.

Назначение и область применения

Зажим безвинтовой для проволочного лотка используется исключительно для соединения оснований двух соседних участков проволочного лотка. Предназначен для сборки лотков высотой 50 мм с шагом между проволоками, соответствующим толщине 2,5 мм. Подходит для горизонтальных и вертикальных трасс, где нужна скорость монтажа и минимизация инструментов.

Технические характеристики

• Тип изделия: зажим безвинтовой
• Тип лотка: проволочный
• Тип соединения: шарнирное
• Материал: сталь оцинкованная
• Покрытие: холодное цинкование
• Толщина материала: 1,5 мм
• Высота совмещаемого лотка: 50 мм
• Толщина проволоки лотка: 2,5 мм
• Цвет: серый
• Модель: соединительная накладка на стык основания лотка

Совместимость и монтаж

Зажим совместим только с проволочными лотками, у которых расстояние между опорными проволоками позволяет плотно захватить их внутренними зубцами. Установка требует плоскогубцев - зажим фиксируется путём смыкания рычагов до щелчка. Нельзя использовать с пластиковыми, металлическими лотками с замком или лотками другой высоты. Монтаж выполняется после выравнивания торцов лотков - зазор не более 2–3 мм.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к механической прочности и коррозийной стойкости для промышленных систем кабельной инфраструктуры. Холодное цинкование обеспечивает защиту от окисления в условиях повышенной влажности, однако не предназначено для постоянного контакта с химически активными средами.

Преимущества

• Не требует сверления, болтов или гаек - снижает время монтажа
• Устойчив к коррозии благодаря слою холодного цинкования
• Фиксация происходит одним движением плоскогубцев
• Легко демонтировать при необходимости перестройки трассы
• Поддерживает жёсткую связь между секциями лотка, предотвращая прогиб

Ограничения применения

• Не применяется для соединения крышек лотка - только для оснований
• Не рекомендуется для нагрузок выше нормативных для проволочных лотков 50 мм
• Не подходит для установки в местах с частыми ударными воздействиями
• Не допускается использование в помещениях с температурой ниже –40 C - материал становится хрупким
• Не совместим с лотками других производителей, если не соблюдены точные геометрические параметры

Примеры использования

• Сборка кабельных трасс на заводах - соединение секций лотков вдоль конвейеров
• Монтаж кабельных каналов в серверных помещениях с необходимостью быстрой модификации
• Обустройство электроснабжения в торговых центрах - когда важно сохранить целостность потолка и стен
• Работы на объектах с ограниченным доступом - например, внутри технологических ниш

Практические советы

• Перед монтажом проверьте, что торцы лотков точно совпадают - даже маленький перепад вызывает неравномерную нагрузку на зажим
• Используйте только плоскогубцы с широкими губками - узкие инструменты могут повредить поверхность зажима
• При использовании нескольких зажимов на одной линии - располагайте их равномерно, максимум один на каждые 800–1000 мм
• Проверяйте герметичность соединений перед прокладкой кабеля - особенно в сырых помещениях
• Артикул fc37307 - единственный вариант этого типа в серии F5 Combitech; другие модели этой серии подходят только для крышек или другого профиля
