Зажим соединительный MHV-9 | 13613042 NILED НИЛЕД

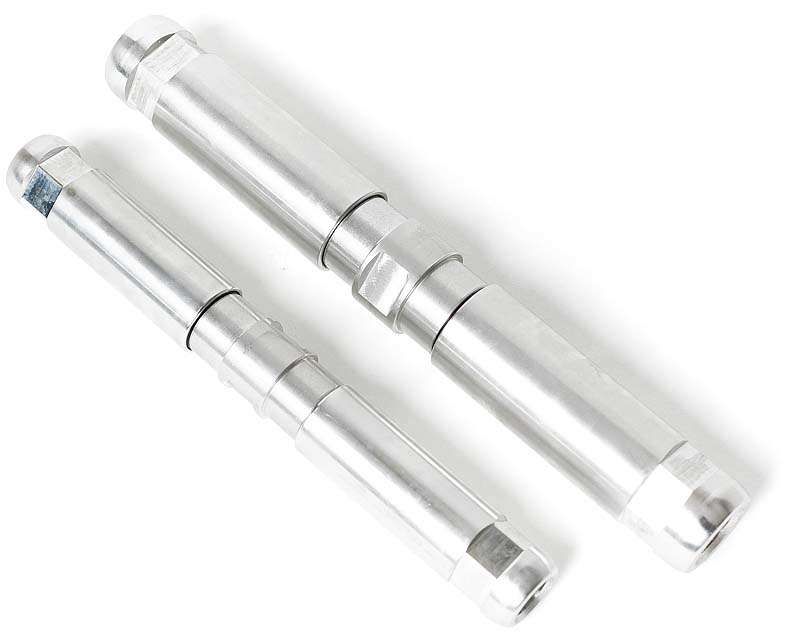

Зажим соединительный MHV-9 от НИЛЕД (артикул 13613042) предназначен для надёжного соединения неизолированных воздушных проводов AC в распределительных сетях 6–220 кВ. Он обеспечивает быстрый монтаж без сложного оборудования и подходит для оперативного восстановления линий после аварий.

Назначение и область применения

Зажим соединительный MHV-9 используется исключительно для соединения неизолированных проводов марки AC по ГОСТ 839-80. Применяется в воздушных линиях электропередачи напряжением 6–220 кВ. Основная задача - создание электрического контакта между проводами в шлейфе на опоре, особенно при ремонте или реконструкции ЛЭП. Подходит для работ на опорах, где требуется быстрая замена повреждённого участка.

Технические характеристики

• Материал корпуса - алюминиевый сплав с высокой механической прочностью и устойчивостью к коррозии;
• Рабочее напряжение - до 220 кВ;
• Применяется только с проводами AC (алюминиевые провода с стальным сердечником);
• Не предназначен для изолированных проводов или медных жил;
• Одноразовое использование - повторное применение запрещено.

Совместимость и монтаж

Зажим MHV-9 совместим только с неизолированными проводами AC по ГОСТ 839-80. Монтаж выполняется двумя рожковыми гаечными ключами - специальный инструмент не требуется. Процесс прост: зажим фиксируется на проводе, затягивается равномерным усилием до плотного контакта. Ключевой момент - соблюдение правильного положения провода внутри зажима и равномерное затягивание болтов.

Безопасность и стандарты

Зажим соответствует требованиям к работе в высоковольтных сетях и выполнен из материалов, устойчивых к внешним воздействиям. Соответствие нормам обеспечивается за счёт материала и конструкции, однако точное соответствие ГОСТ/ТУ не указано в данных - проверьте документацию поставщика перед использованием в проектах с обязательным сертифицированием.

Преимущества

• Высокая скорость установки - позволяет быстро восстанавливать работу ЛЭП;
• Не требует специализированного инструмента - достаточно двух рожковых ключей;
• Стойкость к коррозии - долговечность даже в агрессивных условиях;
• Подходит для работы с минимальной квалификацией - снижает нагрузку на персонал;
• Надёжный контакт благодаря прочному алюминиевому сплаву.

Ограничения применения

• Запрещено использовать с изолированными проводами, медью или другими типами жил, кроме AC;
• Нельзя применять повторно - после первого монтажа зажим считается одноразовым;
• Не предназначен для внутренней проводки, трансформаторных подстанций или кабельных линий;
• Требует наличия доступа к проводу на опоре - не подходит для труднодоступных мест без лестницы или подъёмника;
• Не рассчитан на постоянную вибрацию или динамические нагрузки вне условий воздушной линии.

Примеры использования

• Восстановление обрывов провода AC на опоре после зимнего гололёда;
• Обходной шлейф при плановом отключении участка ЛЭП;
• Подключение временной ответвительной линии во время ремонтных работ;
• Соединение старого и нового провода AC при замене участка ЛЭП.

Практические советы

• Перед монтажом очистите поверхность провода от оксидной плёнки - это повысит надёжность контакта;
• Проверяйте посадочный диаметр провода - он должен точно соответствовать заявленному сечению AC;
• Затягивайте болты равномерно, чтобы избежать деформации корпуса зажима;
• Не используйте MHV-9 в качестве основного крепления - он служит только для электрического соединения;
• Храните зажимы в сухом месте - хотя материал коррозионностойкий, длительное воздействие влаги может повлиять на резьбу.
