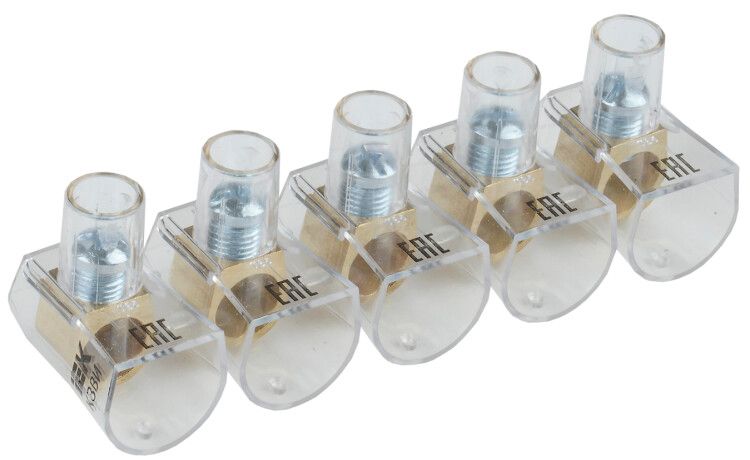

Зажим винтовой концевой изолированный КЗВИ 16мм2 (5x1) | UZVK-16-5 IEK

Зажим винтовой концевой изолированный КЗВИ 16 мм² (5x1) от бренда IEK предназначен для надёжного и безопасного оконечного соединения одножильных и многожильных проводов сечением до 16 мм². Прозрачная изоляция позволяет контролировать качество зажима, а компактная форма обеспечивает удобство монтажа в ограниченном пространстве.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ 16 мм² (5x1) используется для оконечного соединения проводов в распределительных коробках, щитах, на выводах оборудования. Он предотвращает случайное касание оголённого провода к металлическому корпусу, снижает риск перегрева и улучшает долговечность соединения. Подходит для бытовых, коммерческих и промышленных систем — например, для подключения кабелей к автоматическим выключателям, УЗО, тепловым реле, светильникам и другим устройствам с винтовыми клеммами.

Технические характеристики

• Поперечное сечение провода: 2–16 мм² — поддерживает медные и алюминиевые жилы, включая многожильные;
• Номинальный ток: 75 А — рассчитан на длительную работу при высоких нагрузках;
• Номинальное напряжение: 450 В — соответствует требованиям сетей переменного тока до 500 В;
• Рабочая температура: –25…+85 °C — работает в условиях холодных помещений и нагретых шкафах;
• Количество контактов: 1 — однополюсный, для одного провода;
• Способ монтажа: непосредственная установка — фиксируется прямо на клемме устройства без дополнительной базы;
• Форма и габариты: ширина 22,5 мм, высота 33 мм — совместим с DIN-рейкой и типовыми модульными шкафами;
• Прозрачность корпуса: да — позволяет визуально проверить глубину ввода провода и состояние зажима;
• Срок службы: 5 лет — гарантия работоспособности при соблюдении условий эксплуатации.

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ 16 мм² (5x1) устанавливается непосредственно на выходные клеммы аппаратов — например, на автоматах IEK, Schneider, ABB, Legrand. Для монтажа:

• Защитите провод от повреждения — удалите изоляцию на длину, равную глубине клеммы (обычно 8–10 мм);
• Не используйте инструменты с острыми кромками — они могут повредить внутреннюю часть зажима;
• Затягивайте винт усилием, достаточным для плотного контакта, но без перегрузки — чтобы не деформировать контактную пластину;
• Убедитесь, что провод полностью вошёл в зажим — видно через прозрачный корпус;
• Подходит для проводов с жилами типа NYM, VVG, PVS, AVBbShv — все сечения в допустимом диапазоне.

Безопасность и стандарты

Зажим винтовой концевой изолированный КЗВИ 16 мм² (5x1) соответствует требованиям безопасности ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Конструкция исключает доступ к токоведущим частям при установленном состоянии. Прозрачный корпус выполнен из материала, устойчивого к возгоранию и механическим воздействиям. Несмотря на отсутствие явного указания IP-класса, изоляция обеспечивает защиту от случайного прикосновения — применение в закрытых щитах рекомендовано.

Преимущества

• Прозрачный корпус — контроль качества соединения без демонтажа;
• Стандартная ширина 22,5 мм — легко размещается рядом с другими модульными элементами на DIN-рейке;
• Надёжное винтовое соединение — минимизирует риск ослабления при вибрации и термических циклах;
• Совместим с широким спектром устройств — не требует специальных адаптеров;
• Удобен для массового монтажа — одинаковый формат для всех точек подключения.

Ограничения применения

• Не предназначена для подключения проводов сечением менее 2 мм² — возможен плохой контакт и перегрев;
• Не подходит для многожильных проводов без наконечника — жилы могут выпасть при затяжке;
• Не следует использовать вне закрытых щитов — отсутствует защита от внешней среды (пыль, влага);
• Не рекомендуется для постоянного подключения/отключения — винтовые клеммы не рассчитаны на частую операцию;
• Не подходит для алюминиевых проводов без антиоксидантной пасты — риск окисления и потери контакта.

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в этажном щите;
• Оконечное соединение фазного провода перед подачей на УЗО;
• Присоединение провода к клемме теплового реле в пускателе;
• Фиксация нулевой жилы в распределительной коробке после ответвления;
• Подключение сигнальных проводов к реле управления в автоматизации.

Практические советы

• Перед установкой всегда проверяйте сечение провода — даже небольшое превышение 16 мм² может вызвать перегрев;
• Для многожильных проводов используйте наконечники типа НКИ или НШВИ — это повысит надёжность и продлит срок службы;
• При работе в помещениях с повышенной влажностью — дополнительно герметизируйте место соединения термоусадкой;
• Проверяйте затяжку винта через 1–2 месяца после монтажа — особенно в местах с вибрацией (например, на насосах или вентиляторах);
• Зажим КЗВИ 16 мм² (5x1) от IEK можно заменить аналогичным изделием других брендов, если сохранены габариты и параметры — но лучше использовать оригиналы для гарантированной совместимости.
