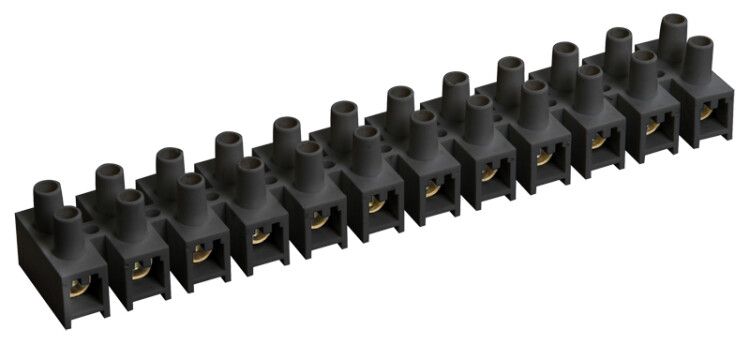

Колодка клеммная ЗВИ-10 н/г 2.5-6кв.мм 12 пар черн. IEK UZV5-010-06

Клеммная колодка винтовая ЗВИ-10 не поддерживающая горения 2,5–6 мм2 12 пар черная от IEK предназначена для надёжного и безопасного соединения проводов в распределительных щитах и оборудовании. Благодаря негорючему корпусу и винтовому зажиму, она подходит для постоянной эксплуатации в условиях повышенной нагрузки.

Назначение и область применения

Клеммная колодка винтовая ЗВИ-10 используется для создания прочных электрических соединений между проводниками сечением 2,5–6 мм2. Применяется в силовых цепях до 400 В и током до 10 А. Подходит для монтажа в электрощитах, пультах управления, станках, системах автоматизации и других устройствах, где требуется надёжное и долговечное соединение. Защита от замыканий на корпус обеспечивается благодаря изолирующему каркасу.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В
• Количество полюсов: 12 пар (24 контакта)
• Сечение подключаемых жил: 2,5 – 6 мм2
• Тип соединения: винтовое
• Материал корпуса: полистирол (негорючий)
• Материал контактных элементов: латунь
• Рабочая температура: от -25 C до +110 C
• Ширина одной ячейки: 21 мм
• Цвет: чёрный
• Срок службы: 5 лет
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность
• Расположение входов: боковое

Совместимость и монтаж

Клеммная колодка винтовая ЗВИ-10 устанавливается прямо на DIN-рейку или фиксируется болтами на поверхность. Боковое расположение выводов позволяет удобно подводить провода сбоку, что особенно важно при плотном размещении компонентов в шкафу. Для монтажа используйте отвертку с плоским лезвием - затягивайте винты равномерно, чтобы не пережать жилу. Убедитесь, что зачищенная часть провода полностью помещается в гнездо (не менее 8–10 мм).

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, соответствует требованиям безопасности при работе в закрытых помещениях. Клеммы выполнены из латуни - материал устойчив к окислению и обеспечивает стабильную проводимость. Напряжение 400 В и ток 10 А позволяют использовать изделие в бытовых и промышленных сетях переменного тока. Соответствует общепринятым нормам для клеммных колодок класса IP20.

Преимущества

• Устойчивость к возгоранию - корпус не поддерживает горение, снижает риск распространения огня.
• Высокая механическая прочность - латунные клеммы выдерживают многократные демонтажи без потери качества соединения.
• Стандартный шаг 21 мм - совместим с большинством типовых решений и другими компонентами IEK.
• Чёрный цвет корпуса - маскирует загрязнения и подходит для промышленных интерьеров.
• 12 пар контактов - экономят место в щите, позволяют объединить несколько цепей в одном модуле.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен эффект “ползучести” металла и ослабление контакта.
• Не рассчитана на частые включения/выключения - применяется для стационарных соединений.
• Не имеет защиты от внешних воздействий (IP20) - нельзя использовать во влажных, пыльных или открытых средах без дополнительной защиты.
• Максимальное сечение - 6 мм2; более толстые провода не поместятся в зажим.
• Срок службы ограничен 5 годами - рекомендуется проверять состояние контактов каждые 2–3 года.

Примеры использования

• Подключение групп освещения в этажных щитах.
• Разветвление цепей питания насосов, вентиляторов, конвейеров.
• Объединение выходов терморегуляторов и датчиков в системах автоматики.
• Формирование нулевых и заземляющих шин внутри распределительных устройств.

Практические советы

• Перед монтажом зачистите жилы на 8–10 мм - слишком длинная зачистка может вызвать замыкание между соседними клеммами.
• Не используйте инструменты с острыми кромками - можно повредить изоляцию корпуса.
• Проверьте затяжку винтов через 1–2 месяца после первого включения - первичная усадка провода требует подтягивания.
• При использовании нескольких колодок ЗВИ-10 от IEK соблюдайте минимальный зазор 10 мм между ними для лучшего теплоотвода.
• Артикул uzv5-010-06 - точный идентификатор для заказа запасных или аналогичных модулей.
