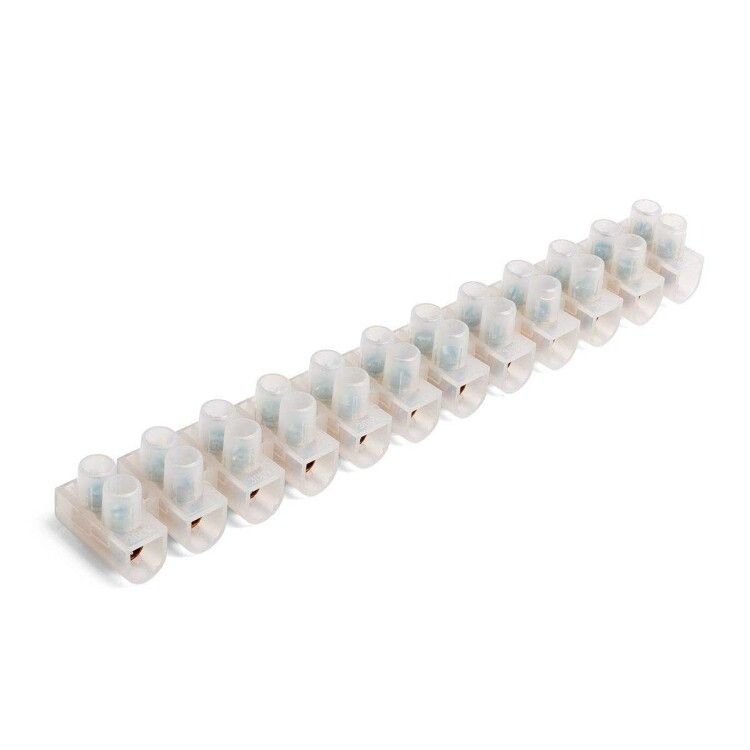

Колодка клеммная ЗВИ-100А 6-35кв.мм КВТ 87159

Зажим винтовой изолированный ЗВИ-100А (6-35 мм²) от КВТ — это надёжный однополюсный соединитель для быстрого и безопасного подключения проводов сечением 6–35 мм² в распределительных щитах и на оборудовании. Он рассчитан на ток до 100 А и напряжение до 400 В, подходит для медных и алюминиевых кабелей, легко монтируется без специнструмента.

Назначение и область применения

Зажим винтовой изолированный ЗВИ-100А (6-35 мм²) предназначен для создания прочного и долговечного электрического контакта между проводами. Подходит для соединения многожильных и одножильных кабелей в распределительных шкафах, щитах управления, на станках, конвейерах, осветительных системах и других устройствах с рабочим напряжением до 400 В. Особенно эффективен там, где требуется частый доступ к соединению — например, при обслуживании или модификации цепей.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 6 – 35 мм²
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Способ монтажа: непосредственная установка (фиксация на DIN-рейке или поверхности)
• Рабочая температура: от -40 °C до +65 °C
• Материал корпуса: полиэтилен, прозрачный
• Материал контактной части: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, с крестообразным (PH) профилем
• Габариты: 45,6 × 45,5 мм
• Класс воспламеняемости изоляции: 5 В (самозатухающий материал)
• Позиция входа провода: сбоку

Совместимость и монтаж

Зажим винтовой изолированный ЗВИ-100А (6-35 мм²) устанавливается прямо на поверхность или на DIN-рейку (не имеет крепления на рейку, но может быть зафиксирован хомутом или клеем при необходимости). Для монтажа достаточно отвертки с битой PH1 или PH2. Провод вставляется в боковой канал до упора, после чего затягивается винт. Прозрачный корпус позволяет визуально контролировать глубину ввода жилы и состояние контакта. Соединение допускает как медные, так и алюминиевые провода — важно соблюдать рекомендованное сечение 6–35 мм². Не используйте провода меньшего сечения — они не будут надёжно зажаты.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиэтилена класса горючести 5 В — материал не поддерживает горение и снижает риск распространения пламени. Напряжение 400 В соответствует требованиям для сетей переменного тока 230/400 В. Электролитическое лужение контактов защищает от окисления, особенно важное при работе с алюминием. Устройство не имеет защиты от случайного прикосновения — при наличии открытых токоведущих частей необходимо использовать дополнительную изоляцию или корпус.

Преимущества

• Прозрачная крышка — возможность контроля качества соединения без демонтажа
• Латунные контакты с лужением — устойчивость к коррозии и высокая проводимость
• Стандартный винт с крестообразным профилем — совместим с обычной отверткой, не нужен торкс или другой инструмент
• Универсальность — работает с медью и алюминием
• Не требует обжима, пайки или сварки — экономит время при монтаже
• Работает в широком диапазоне температур — подходит для холодных помещений и улицы (при защите от влаги)

Ограничения применения

• Не предназначено для постоянного погружения в воду или работы во влажной среде без внешней защиты — IP-класс не указан, значит, нет гарантии герметичности
• Не подходит для проводов меньше 6 мм² — слабое зажатие, риск отсоединения
• Не используется для многожильных проводов без наконечника — возможен перегрев из-за плохого контакта; рекомендуется применять наконечники типа НШВИ
• Не предназначен для автоматических сборочных линий — требует ручной затяжки
• Не имеет механической защиты от выдергивания — при нагрузке на провод необходима фиксация кабеля дальше по трассе

Примеры использования

• Подключение силового кабеля 16 мм² к выходному терминалу частотного преобразователя
• Объединение нескольких алюминиевых проводов в распределительном щите на производстве
• Формирование ответвлений в осветительной сети с использованием провода 2,5–10 мм²
• Соединение проводов в тепличных комплексах или холодильных камерах благодаря устойчивости к низким температурам

Практические советы

• Перед монтажом зачистите жилу на 10–12 мм — слишком длинная зачистка может вызвать замыкание на корпус
• При работе с алюминием обязательно используйте антиоксидантную пасту — продлит срок службы контакта
• Затягивайте винт до упора, но без усилия — переусилие повредит резьбу или деформирует контакт
• Для многожильных проводов лучше применять наконечники НШВИ — это исключит “распушивание” жил и обеспечит равномерное давление
• Проверьте плотность соединения через неделю после монтажа — первоначальная усадка провода может потребовать легкой дозатяжки
• При групповом монтаже оставляйте минимум 10 мм свободного пространства между соседними ЗВИ-100А — обеспечит теплоотвод и удобство обслуживания
