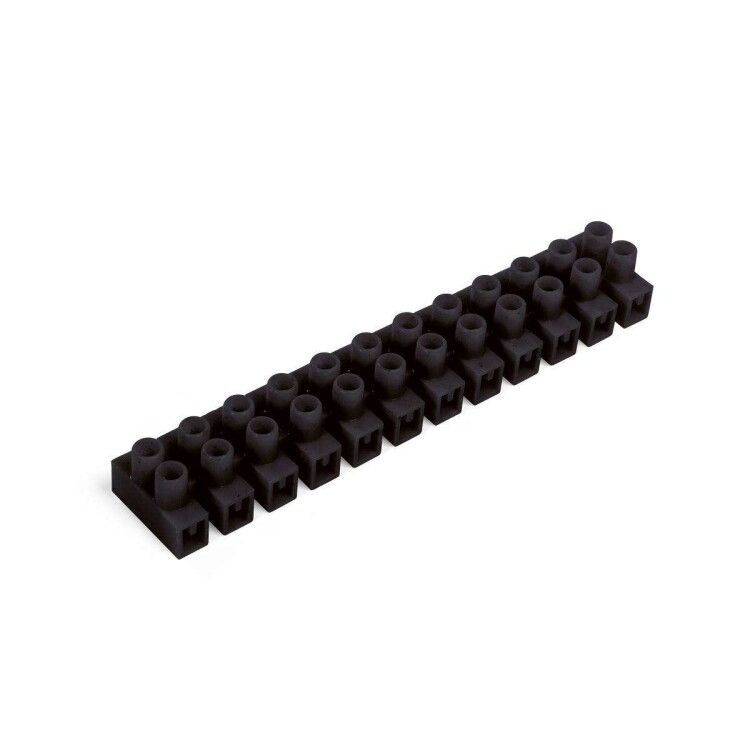

Зажим винтовой изолированный ЗВИнг-100А (6-35мм2) (чер) - 87168 КВТ

Зажим винтовой изолированный ЗВИнг-100А (6-35 мм2) черный от КВТ предназначен для надежного и безопасного соединения силовых проводов в распределительных устройствах, щитах и оборудовании с рабочим напряжением до 400 В. Его компактная форма и винтовое соединение делают его удобным решением для монтажа в ограниченном пространстве.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-100А используется для создания постоянных электрических соединений между проводами и кабелями. Подходит для работы в распределительных шкафах, автоматических выключателях, контакторах, частотных преобразователях и других устройствах внутри помещений. Применяется в системах освещения, управления двигателями, конвейерах и промышленной автоматизации.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 6–35 мм2 (для меди и алюминия)
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность
• Позиция входа/выхода: боковая
• Габариты: 45,6 × 45,5 мм
• Рабочий температурный диапазон: от –40 C до +65 C
• Материал корпуса: полипропилен (PP), класс воспламеняемости V2
• Материал контактных элементов: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, профиль Phillips (PH)

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-100А устанавливается без необходимости крепления на DIN-рейку - он рассчитан на прямую фиксацию на поверхности или внутреннюю сборку. Для подключения используются одиночные провода с зачищенной изоляцией длиной около 10–12 мм. Установка выполняется обычной отверткой с битой PH1 или PH2. Нельзя использовать для многожильных проводов без наконечника - требуется обжим термоусадочных или металлических наконечников для обеспечения надежного контакта.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полипропилена (класс V2), что снижает риск распространения пламени при перегреве. Соединители покрыты лудом - это препятствует окислению и увеличивает срок службы контакта. Производитель соблюдает требования к безопасности, соответствующие ГОСТ Р 50030.5.1 и IEC 60947-7-1 для винтовых зажимов.

Преимущества

• Устойчивый контакт благодаря лужению латуни - минимизирует нагрев при нагрузках до 100 А
• Фиксация винтом с профилем PH исключает проскальзывание инструмента
• Электроизоляционный корпус из PP защищает от случайного прикосновения к токоведущим частям
• Поддерживает работу при экстремальных температурах - подходит для холодных цехов и открытых щитовых
• Не требует специализированного инструмента - достаточно стандартной отвертки

Ограничения применения

• Не предназначены для подключения гибких многожильных проводов без наконечников - возможен разрыв жил и потеря контакта
• Не рекомендованы для переменного тока выше 400 В - превышение напряжения нарушает изоляцию
• Не подходят для внешней установки без защиты от атмосферных воздействий - IP-защита не указана
• Не допускается использование в средах с высокой химической активностью - полипропилен чувствителен к некоторым растворителям

Примеры использования

• Подключение выходных кабелей от частотного преобразователя к двигателю
• Разветвление питания в распределительном щите для группы светильников
• Соединение алюминиевой шины с медным проводом в системе энергообеспечения станка
• Объединение нескольких проводов в одном месте перед подачей на тепловое реле

Практические советы

• Перед затяжкой винта обязательно проверьте глубину зачистки - слишком длинная часть жилы может замкнуть на корпус
• Для алюминиевых проводов используйте наконечники с антиоксидантной смазкой - это продлит срок службы контакта
• Проверяйте момент затяжки винта: переусердствовать нельзя - можно повредить резьбу или деформировать контактную пластину
• При групповой установке нескольких зажимов ЗВИнг-100А оставляйте минимальный зазор 10 мм между соседними устройствами для теплоотвода
• При работе в условиях повышенной вибрации дополнительно закрепите зажим клеем или хомутом - винтовое соединение может ослабнуть со временем
