Колодка клеммная ЗВИ-150 16-35кв.мм 12пар GENERICA UZV10-150-035-K01-10-G IEK

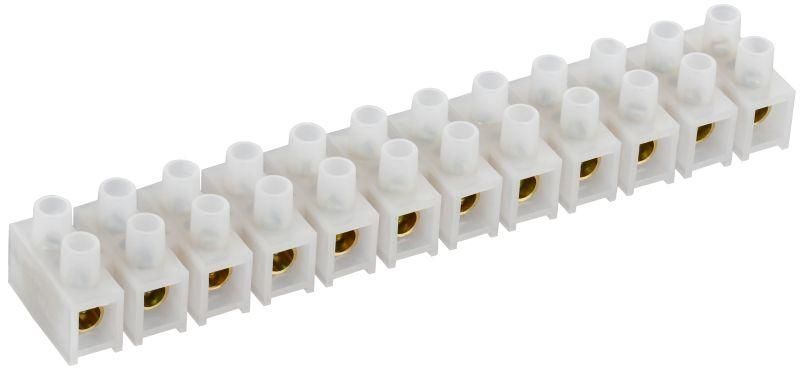

Зажим винтовой ЗВИ-150 16-35 мм2 12 пар от GENERICA - компактный распределительный элемент для надёжного соединения медных проводников сечением 16–35 мм2 в силовых цепях. Артикул uzv10-150-035-k01-10-g обеспечивает возможность подключения 132 проводов через 12 полюсов, что делает его удобным решением для щитовых сборок.

Назначение и область применения

Зажим винтовой ЗВИ-150 16-35 мм2 12 пар используется для создания электрических и механических соединений между одножильными и предварительно подготовленными многожильными медными проводниками. Подходит для работы в цепях переменного и постоянного тока. Применяется в распределительных щитах, пультах управления, системах автоматизации, на станках и конвейерах, где требуется компактная и надёжная коммутация нескольких проводов одного сечения.

Технические характеристики

• Номинальный ток: 150 А
• Номинальное напряжение: 450 В
• Поперечное сечение провода: 16–35 мм2
• Количество полюсов: 12
• Количество зажимов на один полюс: 11 (итого 132 точки подключения)
• Рабочая температура: от –25 C до +85 C
• Ширина устройства: 43,6 мм
• Позиция подключения: боковая - провода вводятся перпендикулярно оси зажима
• Материал корпуса: полиэтилен, прозрачный
• Цвет: серый/белый
• Срок службы: 5 лет

Совместимость и монтаж

Зажим винтовой ЗВИ-150 16-35 мм2 12 пар устанавливается непосредственно на DIN-рейку без дополнительных креплений. Монтаж выполняется путём фиксации за выступы на основании. Для подключения необходимо зачистить провод на глубину, соответствующую глубине зажимной камеры - обычно 10–12 мм. Каждый из 12 полюсов имеет 11 входов, позволяющих соединить до 132 проводов. Все контакты расположены с одной стороны, что упрощает организацию трассировки. Устройство совместимо с медными проводами, не требует специальных насадок или инструментов - достаточно обычной отвертки.

Безопасность и стандарты

Зажим ЗВИ-150 соответствует требованиям к изоляционной прочности и тепловой стойкости для устройств класса 450 В. Корпус из прозрачного полиэтилена позволяет визуально контролировать состояние проводов и затяжку винтов. Нет открытых токоведущих частей при установленном положении. Соответствие нормам безопасности обеспечивается конструкцией и материалами, применяемыми в серии ZVI от GENERICA.

Преимущества

• Высокая плотность подключений: 12 полюсов × 11 зажимов = 132 точки на одном модуле
• Прозрачный корпус - легко проверить качество соединения без демонтажа
• Устойчивость к широкому диапазону температур - работает в холодных и жарких условиях
• Стандартная ширина 43,6 мм - идеально вписывается в типовые щиты
• Не требует сварки, пайки или опрессовки - быстрый и безопасный монтаж

Ограничения применения

• Подходит только для медных проводников - не применяется с алюминием
• Не предназначено для многожильных проводов без предварительной оконцевания (наконечники должны быть запрессованы)
• Не рекомендуется использовать в средах с высокой влажностью или химически активными газами - полиэтилен не обладает антикоррозийной защитой
• Срок службы ограничен 5 годами - после этого периода рекомендуется замена, особенно в условиях частых нагрузок

Примеры использования

• Распределение питания от главного автомата к нескольким потребителям в щите
• Объединение выходов датчиков или реле в пульте управления
• Сборка нулевых и заземляющих шин в промышленных электрошкафах
• Подключение групп освещения от одного контура

Практические советы

• Перед установкой обязательно зачищайте провода до металлического блеска - грязь или оксиды снижают надёжность контакта
• Затягивайте винты равномерно и с усилием, указанным в документации производителя - переусиливать нельзя, чтобы не повредить пластиковую камеру
• Для многожильных проводов используйте медные наконечники с изоляцией - они обеспечивают лучший контакт и исключают выпадение жил
• Учитывайте посадочный размер: ширина 43,6 мм требует минимум 45 мм свободного места на рейке
• Проверяйте все соединения через 1–2 месяца после монтажа - первичная усадка проводов может вызвать ослабление зажима
