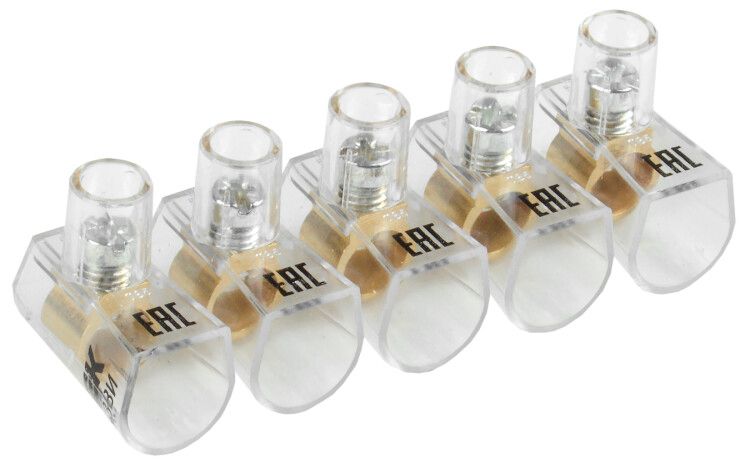

Зажим винтовой концевой изолированный КЗВИ 10 мм2 (5x1) | UZVK-10-5 IEK

Зажим винтовой концевой изолированный КЗВИ 10 мм2 (5x1) от бренда IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов сечением до 10 мм2. Благодаря изолированному корпусу из поликарбоната и винтовому зажиму, этот клеммник предотвращает случайные контакты и обеспечивает устойчивую передачу тока до 57 А. Артикул uzvk-10-5 подходит для монтажа в распределительных щитах, на оборудовании и в системах автоматизации.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ 10 мм2 (5x1) используется для создания прочного электрического соединения между проводами и клеммами оборудования. Он защищает проводники от механического повреждения и исключает риск замыкания на металлический корпус. Применяется в распределительных шкафах, пультах управления, станках, конвейерах, осветительных системах и других устройствах, где требуется надёжная коммутация.

Технические характеристики

• Номинальный ток: 57 А
• Номинальное напряжение: 450 В
• Количество полюсов: 5
• Поперечное сечение провода: 2–10 мм2
• Тип соединения: винтовое
• Материал корпуса: поликарбонат (PC)
• Прозрачность корпуса: да - позволяет визуально контролировать состояние соединения
• Расположение входа: сверху
• Рабочая температура: от –25 C до +85 C
• Габариты: 17×27 мм
• Цвет: естественный (неокрашенный)
• Гарантия: 3 года

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ 10 мм2 (5x1) монтируется непосредственно на поверхность - без необходимости в дополнительной фиксации или DIN-рейке. Подходит для установки в плотных компактных пространствах. Для подключения используйте провода сечением от 2 до 10 мм2. Перед затяжкой винта убедитесь, что жилы полностью вставлены и не имеют повреждений. Удерживайте провод рукой во время закручивания, чтобы избежать перегиба. Монтаж возможен как в щитах, так и прямо на оборудование.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для низковольтных устройств. Поликарбонатовый корпус обеспечивает высокую электрическую изоляцию и устойчивость к нагреву. Прозрачная крышка позволяет контролировать качество соединения без вскрытия. Напряжение 450 В и ток 57 А обеспечивают работу в большинстве промышленных и бытовых сетях переменного тока.

Преимущества

• Изолированный корпус снижает риск поражения током и короткого замыкания
• Прозрачный материал позволяет легко проверить правильность подключения
• Устойчивость к широкому диапазону температур - подходит для холодных и жарких помещений
• Пятиполюсная конструкция экономит место при множественных соединениях
• Простота монтажа - не требует специальных инструментов кроме отвертки

Ограничения применения

• Не предназначена для работы с проводами меньше 2 мм2 - возможен плохой контакт
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Не рассчитана на внешнюю установку - отсутствует защита IP, не подходит для улицы или сырых сред
• Не совместима с алюминиевыми проводами без переходных наконечников

Примеры использования

• Подключение силовых кабелей к термореле в тепловых аппаратах
• Формирование группового питания на 5 цепей внутри распределительного щита
• Соединение проводов двигателя с частотным преобразователем
• Объединение нескольких датчиков в одном месте на конвейере
• Коммутация световых сигналов в пульте управления

Практические советы

• Перед установкой зачистите провод на 8–10 мм - недостаточная длина вызывает плохой контакт
• Не перетягивайте винт - это может повредить медную жилу или треснуть корпус
• При использовании многожильного провода лучше применять наконечники типа НШВИ - они предотвращают выдавливание жил
• Проверьте соответствие сечения провода - использование 16 мм2 вместо 10 мм2 приведёт к перегреву
• Артикул uzvk-10-5 можно чередовать с другими моделями КЗВИ в одной сборке - все элементы совместимы по форме и шагу винта
