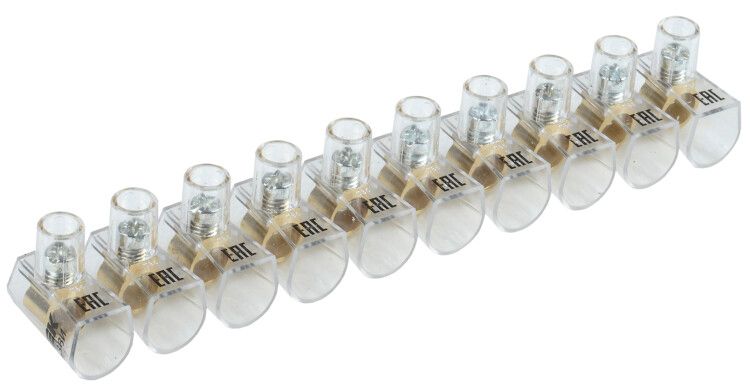

Зажим винтовой концевой изолированный КЗВИ 10 мм2 (10x1) | UZVK-10-10 IEK

Зажим винтовой концевой изолированный КЗВИ 10 мм² (10x1) от бренда IEK предназначен для надёжного однополюсного соединения проводов сечением до 10 мм² в распределительных коробках, щитах и на оборудовании. Благодаря изолированному корпусу из поликарбоната и винтовому зажиму, этот зажим обеспечивает безопасную фиксацию проводника без риска замыкания на корпус.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ 10 мм² (10x1) используется для создания электрических соединений между жилами проводов и кабелей. Подходит для внутренней проводки, монтажа в электрических шкафах, подключения устройств автоматики, управления двигателями и освещением. Применяется там, где требуется изолированная, компактная и надёжная точка соединения — например, в щитах управления, на станках, конвейерах, системах вентиляции.

Технические характеристики

• Поперечное сечение провода: 2–10 мм² — подходит для медных и алюминиевых жил среднего сечения
• Номинальный ток: 57 А — способен выдерживать нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 450 В — рассчитан на работу в сетях до 440 В переменного тока
• Количество полюсов: 10 — один модуль содержит десять отдельных зажимов
• Тип соединения: винтовое — позволяет плотно затянуть провод без специального инструмента
• Материал корпуса: поликарбонат (PC) — устойчив к ударным нагрузкам, не горит, сохраняет форму при нагреве
• Прозрачность корпуса: да — позволяет визуально контролировать состояние соединения без вскрытия
• Рабочая температура: –25…+85 °C — работает в холодных помещениях и нагретых шкафах
• Габариты: 17×27 мм — компактный формат для плотной укладки в шкафах
• Позиция подвода: сбоку — удобно для прокладки проводов параллельными рядами
• Срок службы: 5 лет — гарантия работоспособности при соблюдении условий эксплуатации
• Цвет: естественный — прозрачная основа без красителей, снижающих прочность материала

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ 10 мм² (10x1) монтируется непосредственно на DIN-рейку или крепится вручную в любом месте, доступном для подключения. Для установки достаточно вставить зажим в паз рейки — он фиксируется механически без дополнительных креплений. Монтаж выполняется обычной отверткой: оголённый провод вставляется в гнездо и зажимается винтом. Убедитесь, что зачищенная часть жилы соответствует глубине гнезда — не более 9 мм. Не используйте инструменты с острыми кромками, чтобы не повредить изоляцию корпуса.

Безопасность и стандарты

Конструкция зажима исключает случайный контакт с токоведущими частями благодаря полностью изолированному корпусу. Соответствует требованиям безопасности для оборудования класса защиты IP20. Произведён в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Наличие прозрачного корпуса позволяет оперативно выявить перегрев, окисление или ослабление зажима — важный фактор для профилактики аварий.

Преимущества

• Удобство проверки: прозрачный корпус позволяет видеть качество соединения без демонтажа
• Защита от замыканий: изолированный корпус предотвращает контакт с металлическими элементами шкафа
• Стабильность соединения: винтовой зажим не требует периодического подтягивания при нормальных условиях
• Плотная упаковка: 10 полюсов в одном модуле экономят место в распределительных щитах
• Устойчивость к температуре: материал корпуса не теряет прочность даже при длительной работе при +85 °C

Ограничения применения

• Не предназначена для многожильных проводов без наконечников — возможен перелом жил при затяжке
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации
• Не подходит для внешних установок — не имеет герметизации (IP20), не защищён от влаги
• Не допускается использование с проводами меньше 2 мм² — риск плохого контакта и выпадения жилы
• Не следует использовать для подключения силовых кабелей выше 10 мм² — возможен перегрев и оплавление

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в квартирном щите
• Разветвление сигналов управления в панели станка с ЧПУ
• Объединение нескольких датчиков температуры в одной группе
• Формирование нулевой шины в распределительном щите вместо перемычек
• Подключение светильников в цепях освещения с несколькими ответвлениями

Практические советы

• Перед монтажом зачистите жилу на 8–9 мм — этого хватит для надёжного контакта, но не слишком много, чтобы не задеть соседние контакты
• Для многожильных проводов используйте наконечники типа НШВИ — так соединение будет долговечнее
• При установке в шкафу располагайте зажимы с одинаковым направлением подвода — так легче обслуживать и диагностировать
• Проверьте затяжку винта после первых 10–15 часов работы — возможно, немного ослабла фиксация
• Не смешивайте в одном зажиме алюминиевые и медные провода — возникает гальваническая коррозия
• При необходимости замены — просто открутите винт, извлеките провод и вставьте новый. Зажим можно переустанавливать несколько раз без потери качества
