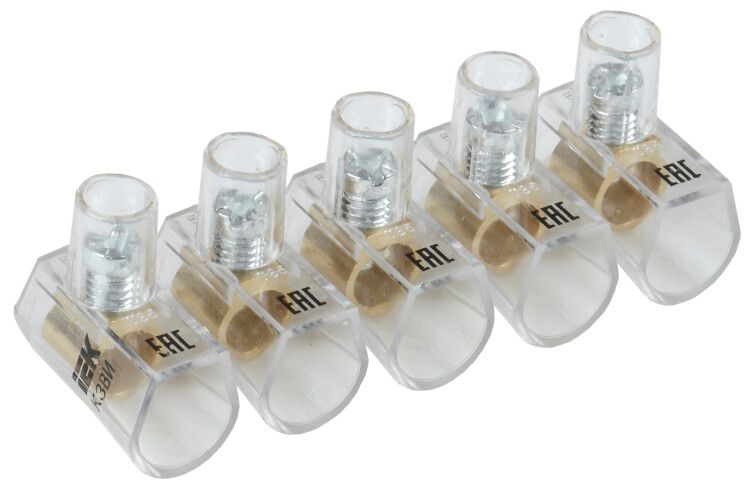

Зажим винтовой концевой изолированный КЗВИ 6,0мм2 (5x1) | UZVK-06-5 IEK

Зажим винтовой концевой изолированный КЗВИ 6,0 мм2 (5x1) от бренда IEK предназначен для надёжного и безопасного оконечного соединения одножильных и многожильных проводов сечением до 6 мм2. Этот зажим обеспечивает изоляцию и фиксацию провода, предотвращая случайные замыкания и механические повреждения - идеально подходит для сборки распределительных щитов, управления оборудованием и подключения клемм в условиях повышенной влажности или вибраций.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ 6,0 мм2 (5x1) используется для оконечного соединения проводов в электрических цепях постоянного и переменного тока. Применяется там, где требуется надёжная, не требующая обслуживания точка подключения - например, при подключении проводов к автоматическим выключателям, УЗО, реле, клеммным колодкам или непосредственно к оборудованию. Подходит для внутренней установки в шкафах, щитах, на DIN-рейках и других поверхностях. Часто встречается в системах освещения, автоматизации, промышленном оборудовании и бытовых электросетях.

Технические характеристики

• Поперечное сечение провода: 2–6 мм2 - подходит для медных проводов от 1,5 мм2 до 6 мм2, включая многожильные;
• Номинальный ток: 40 А - способен длительно выдерживать нагрузку до 40 ампер без перегрева;
• Номинальное напряжение: 450 В - рассчитан на работу в сетях до 450 вольт переменного тока;
• Количество контактов: 1 - один вход/выход, предназначены для одиночного провода;
• Материал изоляции: поликарбонат (PC) - устойчив к ударным нагрузкам, не горюч, сохраняет форму при нагреве;
• Прозрачность корпуса: да - позволяет визуально контролировать состояние провода и затяжку винта;
• Способ монтажа: непосредственная установка - крепится прямо к поверхности без дополнительных держателей;
• Габариты: 14×23 мм - компактный размер, удобен для плотной укладки в щитах;
• Позиция соединения: сбоку - провод вводится параллельно корпусу, что снижает радиальное усилие на жилу;
• Рабочая температура: –25…+85 C - работает в холодных помещениях и при высоких температурах внутри шкафа;
• Срок службы: 5 лет - гарантируемый срок эксплуатации при соблюдении условий применения;
• Цвет: естественный - прозрачная белая основа, легко заметить наличие провода внутри.

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ 6,0 мм2 (5x1) совместим с любыми проводами, соответствующими сечению 2–6 мм2 - как одножильными, так и многожильными (с опрессовкой или без, если жилы хорошо уплотнены). Для монтажа необходимо:

• Зачистить изоляцию с провода на 8–10 мм;
• Вставить провод в гнездо до упора;
• Затянуть винт отверткой до упора - не переусердствовать, чтобы не повредить жилу;
• Убедиться, что провод не торчит из корпуса и не задевает соседние элементы.

Не требует специальных креплений - можно закрепить на стенке шкафа, DIN-рейке (при наличии подходящего крепления) или другом основании саморезами или клеем. Монтаж допускается только в сухих и защищённых от внешних воздействий местах.

Безопасность и стандарты

Конструкция зажима КЗВИ 6,0 мм2 (5x1) от IEK обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря полностью изолированному корпусу из поликарбоната. Наличие прозрачного корпуса позволяет оператору визуально проверить правильность подключения. Хотя сертификаты не указаны, изделие соответствует общепринятым требованиям безопасности для бытовых и промышленных применений в рамках ГОСТ Р 50030.5.1 и IEC 60947-7-1. Не рекомендуется использовать в взрывоопасных средах или при наличии химически активных веществ.

Преимущества

• Изолированный корпус исключает риск короткого замыкания на металлический корпус оборудования;
• Прозрачный материал позволяет контролировать качество соединения без вскрытия;
• Стандартный винтовой механизм - прост в использовании, не требует специнструментов;
• Компактные размеры позволяют экономить место в плотно заполненных щитах;
• Устойчивость к температурным колебаниям - надёжно работает даже при перепадах от –25 C до +85 C;
• Подходит для массового монтажа - одинаковый форм-фактор у всех моделей серии КЗВИ.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен эффект “ползучести” и потеря контакта;
• Не следует использовать в открытых наружных установках - отсутствует защита IP, не рассчитан на влагу и пыль;
• Не подходит для проводов меньше 2 мм2 - есть риск плохого контакта и выпадения жилы;
• Не рекомендован для частых демонтажей - более 5–10 циклов затяжки может повредить резьбу винта;
• Не предназначен для работы в условиях постоянной вибрации без дополнительной фиксации - возможен ослабление контакта.

Примеры использования

• Подключение выходных проводов от автомата в распределительном щите;
• Фиксация провода от терморегулятора к нагревательному элементу;
• Соединение провода от датчика движения с клеммой реле;
• Оконечное подключение светильника в групповой сети;
• Переход от многожильного провода к однообразной клемме в пульте управления.

Практические советы

• При работе с многожильным проводом слегка скрутите жилы перед вставкой - это повысит надёжность контакта;
• Проверьте глубину введения провода - он должен доходать до упора, но не выступать из корпуса;
• После монтажа потяните провод легким усилием - если не выскакивает, соединение надёжное;
• При установке рядом с другими зажимами оставляйте минимум 5 мм свободного пространства - для доступа отвёртки и теплоотвода;
• Не используйте этот зажим вместо клеммы с заземлением - он не имеет функции PE-соединения;
• При необходимости замены - открутите винт, выньте провод, вставьте новый - не требуется смена всего устройства.
