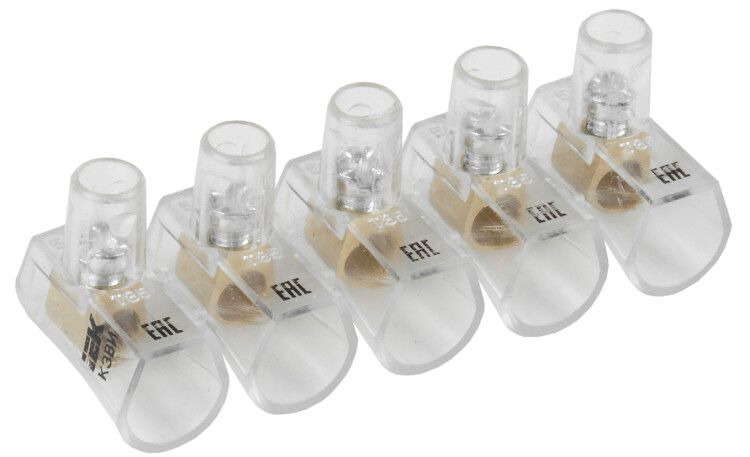

Зажим винтовой концевой изолированный КЗВИ 4,0мм2 (5x1) | UZVK-04-5 IEK

Зажим винтовой концевой изолированный КЗВИ 4,0 мм2 (5x1) от бренда IEK предназначен для надёжного и безопасного соединения одножильных проводов сечением 2–4 мм2 в распределительных коробках, щитах и на оборудовании. Благодаря изолированному корпусу из поликарбоната и винтовому зажиму, этот клеммник предотвращает случайные контакты и упрощает монтаж без дополнительной изоляции.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ 4,0 мм2 (5x1) используется для создания прочного электрического соединения между проводами и клеммами оборудования. Подходит для внутренней проводки, управления двигателями, автоматикой и системами освещения. Применяется там, где требуется физическая изоляция соединений - например, в шкафах управления, на станках, конвейерах и в бытовых щитах. Пятиполюсная конструкция позволяет коммутировать сразу пять проводов в одном устройстве, экономя место и время.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 450 В
• Количество полюсов: 5
• Поперечное сечение провода: 2–4 мм2
• Тип соединения: винтовое
• Материал корпуса: поликарбонат (PC) - ударопрочный и термостойкий
• Цвет: естественный (прозрачный)
• Прозрачность корпуса: да - позволяет визуально контролировать состояние соединения
• Расположение входа: сверху
• Способ монтажа: непосредственная установка (не требует DIN-рейки)
• Рабочий температурный диапазон: от –25 C до +85 C
• Габариты: 11,7 × 19 мм
• Гарантия: 3 года

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ 4,0 мм2 (5x1) совместим с медными одножильными проводами сечением 2–4 мм2. Монтаж выполняется вручную: провод вставляется сверху, затягивается винтом отверткой. Нет необходимости в специальных креплениях - изделие устанавливается прямо на поверхность или в гнездо. Для многожильных проводов рекомендуется использовать наконечники. Учитывайте, что максимальное сечение - 4 мм2; более толстые провода не войдут.

Безопасность и стандарты

Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолирующему корпусу из поликарбоната. Соответствует требованиям безопасности для низковольтных цепей. Прозрачная крышка позволяет проверить качество зажима без демонтажа. Гарантия 36 месяцев подтверждает соответствие качественным стандартам производства IEK.

Преимущества

• Изолированный корпус снижает риск короткого замыкания и поражения током
• Прозрачный материал позволяет легко диагностировать состояние соединения
• Пятиполюсная компактная форма экономит пространство в щитах
• Устойчив к перепадам температур - работает в холодных и жарких условиях
• Не требует дополнительных креплений - просто устанавливается на любую поверхность

Ограничения применения

• Не предназначена для многожильных проводов без наконечников
• Максимальное сечение - 4 мм2; провода большего диаметра не подходят
• Не рассчитана на постоянное погружение в воду - IP-класс не указан, не используйте во влажных средах без защиты
• Не подходит для высокочастотных или импульсных нагрузок без дополнительной оценки

Примеры использования

• Подключение питающих проводов к реле и контакторам в распределительном щите
• Объединение нескольких фазных проводов в однофазной сети
• Соединение проводов в светильниках, выключателях, датчиках движения
• Фиксация проводов на выходе двигателей, насосов, вентиляторов
• Сборка временных испытательных цепей в мастерских

Практические советы

• Перед затяжкой убедитесь, что провод полностью вставлен до упора - слабый контакт вызывает нагрев
• Используйте отвертку с плоским лезвием правильного размера - переусиливать нельзя, чтобы не повредить резьбу
• При использовании в щитах с плотным расположением элементов учтите ширину 11,7 мм - это влияет на шаг установки
• Для долговечности избегайте механических нагрузок на провода - они должны свободно проходить через клеммник без натяжения
• Проверьте целостность изоляции перед каждым монтажом - трещины в корпусе недопустимы
