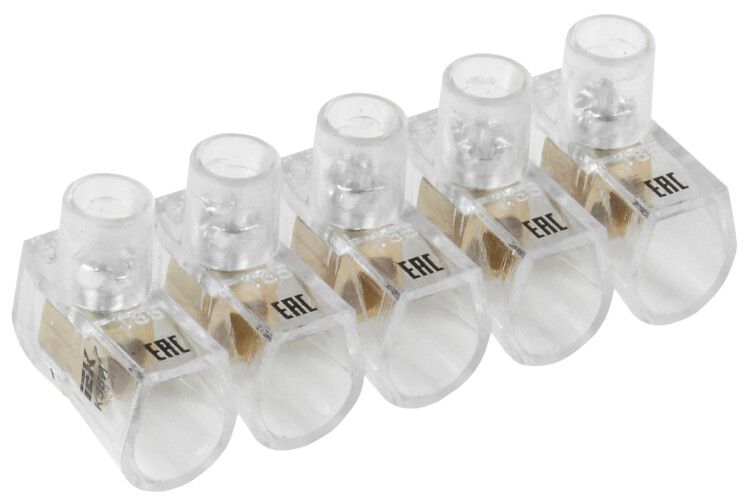

Зажим винтовой концевой изолированный КЗВИ 2,5мм2 (5x1) | UZVK-025-5 IEK

Зажим винтовой концевой изолированный КЗВИ 2,5 мм2 (5x1) от бренда IEK предназначен для надёжного и безопасного соединения одножильных проводов сечением 2–2,5 мм2 в распределительных коробках, щитах и оборудовании. Этот зажим обеспечивает изоляцию и фиксацию проводника, предотвращая случайные замыкания и механические повреждения. Артикул uzvk-025-5 соответствует типовой модели серии КЗВИ.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ 2,5 мм2 (5x1) используется для создания точечных электрических соединений между проводами и клеммами оборудования. Подходит для внутренней проводки, монтажа в электрических шкафах, подключения устройств автоматики, реле, счетчиков и других компонентов с винтовыми клеммами. Применяется в бытовых, коммерческих и промышленных системах до 450 В переменного тока.

Технические характеристики

• Количество полюсов: 5 - позволяет соединить пять отдельных проводов в одном корпусе
• Поперечное сечение провода: 2–2,5 мм2 - оптимально для медных одножильных проводов стандартной толщины
• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер без перегрева
• Номинальное напряжение: 450 В - рассчитан на работу в сетях до 450 вольт
• Материал изоляции: поликарбонат (PC) - устойчив к ударным нагрузкам, не горюч, сохраняет форму при нагреве
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку или поверхность без дополнительных держателей
• Рабочая температура: от –25C до +85C - подходит для холодных помещений и жарких шкафов
• Габариты: 9,8 × 16 мм - компактная форма для плотной укладки в ограниченном пространстве
• Позиция соединения: сбоку - провод вводится параллельно корпусу, удобно при многослойной сборке
• Цвет: естественный, прозрачный - позволяют визуально контролировать состояние провода и затяжку винта
• Срок службы: 5 лет - гарантирует стабильную работу при соблюдении условий эксплуатации

Совместимость и монтаж

Зажим КЗВИ 2,5 мм2 (5x1) совместим с любыми устройствами, требующими винтового подключения проводов сечением 2–2,5 мм2. Монтаж выполняется вручную: провод вставляется в гнездо сбоку, затем затягивается винт отверткой. Убедитесь, что изоляция снята на 6–8 мм - недостаточно оголённого провода приведёт к плохому контакту, слишком длинный - к risку замыкания на корпус. Корпус не требует дополнительного крепления, но можно использовать DIN-рейку с подходящими зажимами. Для многожильных проводов рекомендуется применять наконечники.

Безопасность и стандарты

Конструкция зажима исключает доступ к токоведущим частям при установленном проводе. Поликарбонатовый корпус соответствует требованиям пожарной безопасности (UL94 V-2). Напряжение 450 В и ток 20 А обеспечивают соответствие нормам для слаботочных и силовых цепей в соответствии с ГОСТ Р 50030.5.1. Прозрачная крышка позволяет проверить правильность монтажа без вскрытия.

Преимущества

• Удобство визуального контроля благодаря прозрачному корпусу
• Стандартный шаг винта - совместим с обычными отвёртками
• Защита от случайного касания токоведущих элементов
• Компактность - экономия места в шкафу
• Устойчивость к перепадам температур и химическим воздействиям

Ограничения применения

• Не предназначена для многожильных проводов без наконечников - возможен обрыв или ослабление контакта
• Не подходит для проводов меньше 2 мм2 или больше 2,5 мм2 - риск перегрева или неплотного зажима
• Не имеет защиты от влаги (IP-класс не указан) - не используйте во влажных средах без дополнительной герметизации
• Не рекомендовано для постоянной вибрационной нагрузки - возможно ослабление винтового соединения

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в этажном щите
• Соединение датчиков и реле в пульте управления станком
• Разветвление цепей освещения внутри распределительной коробки
• Фиксация проводов от терморегулятора к теплому полу

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вошёл в гнездо - он должен упираться в металлический контакт
• Не переусердствуйте с усилием: перетянутый винт может повредить контактную пластину
• Проверьте затяжку через несколько дней после монтажа - первичная деформация провода иногда вызывает ослабление
• При использовании нескольких таких зажимов в одном месте - располагайте их с зазором 5–10 мм для лучшего теплоотвода
• Артикул uzvk-025-5 - единственный вариант в линейке IEK с таким сочетанием: 5 полюсов, 2,5 мм2, прозрачный корпус
