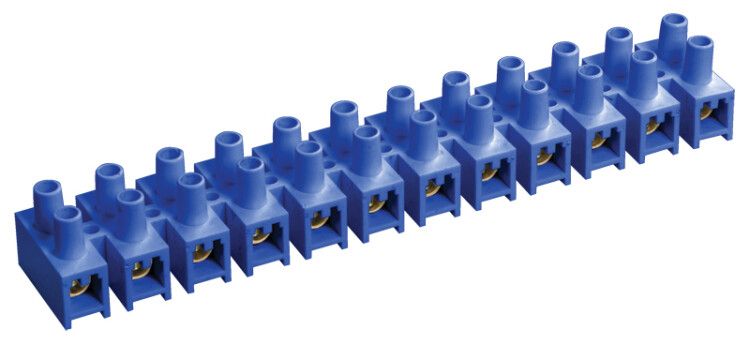

Колодка клеммная ЗВИ-15 н/г 4.0-10кв.мм 12 пар син. IEK UZV6-015-06

Зажим винтовой ЗВИ-15 не поддерживающий горение 4.0-10 мм2 12 пар синий от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов сечением 4–10 мм2. Этот зажим используется в распределительных щитах, пультах управления и других устройствах, где требуется компактная и огнеупорная коммутация до 12 цепей. Артикул uzv6-015-06 соответствует сериям продукции IEK для промышленной автоматизации.

Назначение и область применения

Зажим винтовой ЗВИ-15 не поддерживающий горение 4.0-10 мм2 12 пар синий применяется для создания механически прочных и электрически надёжных соединений между проводниками в распределительных системах. Подходит для использования в силовых и управляющих цепях постоянного и переменного тока. Часто встречается в щитах автоматики, панелях управления станков, конвейерах, освещении и системах безопасности. Благодаря негорючему материалу корпуса, зажим можно применять в помещениях с повышенными требованиями к пожаробезопасности.

Технические характеристики

• Тип соединения: винтовое - позволяет фиксировать провода с помощью затяжки винтом
• Сечение провода: 4–10 мм2 - подходит для медных и алюминиевых жил указанного диапазона
• Номинальный ток: 15 А - максимальный допустимый ток при нормальных условиях эксплуатации
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока
• Количество полюсов: 12 - каждая пара клемм представляет собой отдельную цепь, всего 12 входов и 12 выходов
• Количество клемм на полюс: 2 - один вход и один выход на каждый полюс
• Ширина одной ячейки: 23 мм - обеспечивает плотную укладку в DIN-рейку или на панель
• Рабочая температура: от –25 C до +110 C - выдерживает широкий температурный диапазон, включая холодные склады и нагреваемые шкафы
• Цвет корпуса: синий - стандартизированная цветовая маркировка для быстрой идентификации
• Материал корпуса: полистирол - негорючий, самозагасающий, устойчив к воздействию окружающей среды
• Гарантия: 36 месяцев - официальный срок гарантии от производителя IEK

Совместимость и монтаж

Зажим винтовой ЗВИ-15 не поддерживающий горение 4.0-10 мм2 12 пар синий монтируется непосредственно на поверхность - без необходимости использования DIN-рейки. Клеммы расположены сбоку, что удобно для подключения проводов с бокового доступа. Для монтажа достаточно закрепить устройство болтами или винтами на панели, после чего вставить провода в клеммы и затянуть винты. Убедитесь, что сечение провода попадает в диапазон 4–10 мм2: более тонкие жилы могут плохо фиксироваться, а более толстые - не войдут. Латунные клеммы обеспечивают хорошую проводимость и долговечность контакта.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, который не поддерживает горение - это соответствует требованиям пожарной безопасности для помещений с высокими рисками возгорания. Материал не выделяет токсичных газов при перегреве. Номинальное напряжение 400 В и ток 15 А соответствуют требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1 для винтовых соединителей. Продукт прошёл испытания на термостойкость и электрическую целостность.

Преимущества

• Высокая плотность: 12 полюсов в компактном корпусе экономят место в шкафу
• Устойчивость к перегреву: материал корпуса сохраняет форму даже при длительной работе при +110 C
• Надёжный контакт: латунные клеммы и точная затяжка винта минимизируют окисление и нагрев
• Легкая диагностика: синий цвет корпуса отличает этот тип зажима от других в сборке
• Защита от замыканий: изолирующий каркас предотвращает случайные контакты между соседними полюсами

Ограничения применения

• Не предназначено для подключения проводов меньше 4 мм2 - возможен слабый контакт и выпадение жилы
• Не рекомендовано использовать в условиях постоянной вибрации без дополнительной фиксации - винты могут ослабнуть
• Не подходит для монтажа в открытых наружных установках - отсутствует защита IP, не защищён от влаги и пыли
• Не следует применять для алюминиевых проводов без специальной смазки - есть риск окисления контакта
• Не является автономным устройством защиты - требует внешней аппаратуры (автоматов, УЗО) для полноценной защиты цепи

Примеры использования

• Подключение датчиков и исполнительных механизмов в пульте управления станком
• Разводка цепей освещения в распределительном щите торгового центра
• Объединение нескольких сигналов от термореле в системе кондиционирования
• Сборка контрольных цепей в промышленных автоматах с множеством входов/выходов

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на длину, достаточную для полного входа в клемму - обычно 8–10 мм
• Используйте отвертку с плоским наконечником подходящего размера - слишком маленький или большой наконечник может повредить винт
• Проверьте затяжку через несколько дней после первого включения - первоначальная деформация провода может вызвать ослабление контакта
• При использовании в шкафах с высокой температурой - убедитесь, что рядом нет элементов, создающих локальный перегрев
• Для алюминиевых проводов используйте антиоксидантную пасту - это продлит срок службы контакта
• При замене старого зажима - проверьте совпадение количества полюсов и сечения проводов, чтобы не нарушить схему
