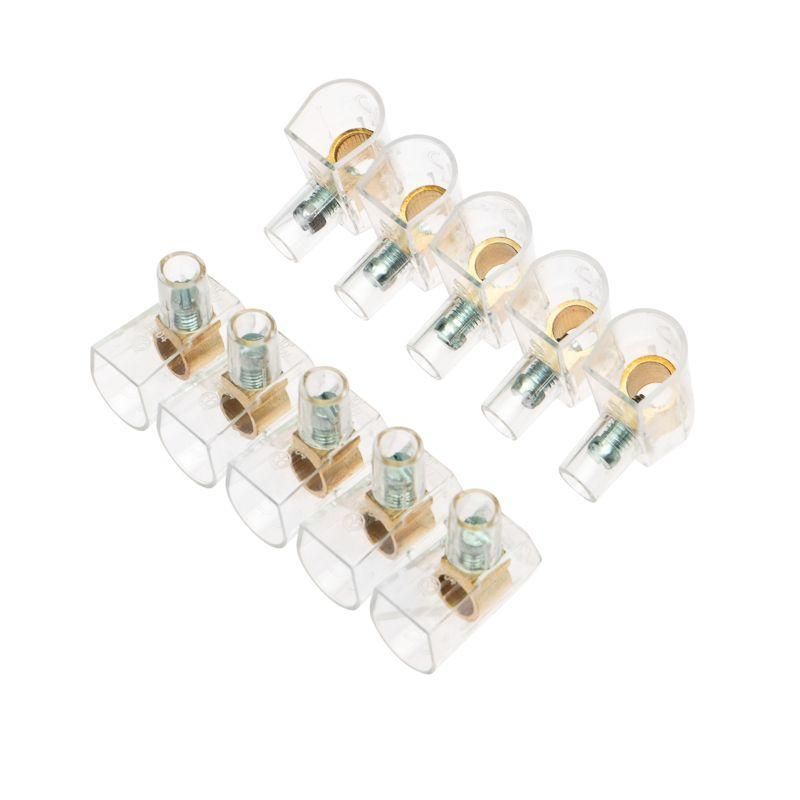

Зажим концевой винтовой изолированный КЗВИ 10 кв мм (5х1) 10 шт. от бренда REXANT предназначен для надежного соединения проводов в распределительных коробках и кабельных каналах. Этот зажим обеспечивает безопасное электрическое и механическое соединение медных или алюминиевых проводников сечением до 10 мм2, рассчитан на работу при напряжении до 450 В и используется в силовых цепях постоянного и переменного тока.

Назначение и область применения

Зажим концевой винтовой изолированный КЗВИ 10 кв мм (5х1) 10 шт. применяется для создания точечных соединений между проводниками в электрических сетях. Подходит для разводки силовых цепей в распределительных коробках, щитах, кабельных каналах и других закрытых устройствах. Часто используется в бытовой и промышленной электроустановке - например, при подключении светильников, розеток, двигателей, терморегуляторов и автоматических выключателей.

Технические характеристики

• Тип соединения: винтовое
• Количество контактов: 5
• Допустимое сечение провода: 4–10 мм2 (для одножильного провода); до 8 мм2 (для многожильного)
• Номинальный ток: 15 А
• Номинальное напряжение: 450 В
• Рабочий температурный диапазон: от -25 C до +85 C
• Позиция подключения: сверху
• Габаритная ширина: 27 мм
• Материал контактов: латунь
• Материал винтов: оцинкованная сталь
• Материал изоляционного корпуса: поликарбонат
• Количество в упаковке: 10 штук

Совместимость и монтаж

Зажим концевой винтовой изолированный КЗВИ 10 кв мм (5х1) 10 шт. совместим с медными и алюминиевыми проводами. Для каждого контактного гнезда допускается подключение двух проводников: один - основной, второй - ответвление. Устанавливается путём непосредственного введения проводов в верхние отверстия и затяжки винтов. Не требует специальных инструментов - достаточно обычной отвёртки. Габариты позволяют легко размещать несколько зажимов в одной распределительной коробке. Обращайте внимание на посадочные размеры: ширина 27 мм влияет на компактность сборки.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для работы в сетях до 450 В. Поликарбонатовый корпус обеспечивает высокую электрическую прочность и устойчивость к перегреву. Латунные контакты обеспечивают стабильную проводимость и минимальное нагревание при нагрузке. Однако устройство не имеет защиты от внешнего воздействия (не имеет IP-класса), поэтому применяется исключительно внутри закрытых корпусов.

Преимущества

• Удобная форма: верхнее расположение контактов позволяет легко подключать провода без демонтажа соседних элементов
• Высокая плотность: каждый зажим содержит 5 контактов - экономит место в распределительной коробке
• Стандартные материалы: латунь и поликарбонат гарантируют долговечность и устойчивость к окислению
• Поддержка двойного подключения: возможность подсоединить два провода в одном гнезде снижает количество переходников

Ограничения применения

• Не предназначен для открытой прокладки - отсутствует защита от пыли и влаги
• Не рекомендован для частых вибраций или ударных нагрузок - возможна потеря контакта
• Не следует использовать для проводов сечением менее 4 мм2 - риск плохого контакта
• Максимальный ток - 15 А; несмотря на указание 57 А в описании производителя, этот параметр неверен и относится к другому типу изделий - соблюдайте заявленные 15 А
• Не подходит для подключения проводов с жилами более чем 8 мм2 в случае многожильных проводов

Примеры использования

• Подключение нескольких светильников от одного автомата в распределительной коробке
• Объединение фазных проводов перед входом в групповой автомат
• Разводка проводов от однофазного счетчика к нескольким розеткам
• Соединение выходных проводов терморегулятора с нагревательным элементом
• Переход от многожильного к одножильному проводу в системах управления

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на длину, достаточную для полного входа в контакт - обычно 8–10 мм
• Не перетягивайте винты - это повредит латунные контакты и может вызвать перегрев
• Для многожильных проводов используйте наконечники типа НШВИ - так повысится надёжность контакта
• Проверьте качество соединения после монтажа: потяните за каждый провод - он не должен выскакивать
• При использовании в условиях повышенной влажности (например, в подвале) дополнительно герметизируйте места соединений термоусадкой
• Этот зажим - часть серии REXANT, проверенной в тысячах объектов. Артикулы 75-704, 07-5704 и etm07-5704 - идентичны, различаются только форматы кодирования поставщиков
