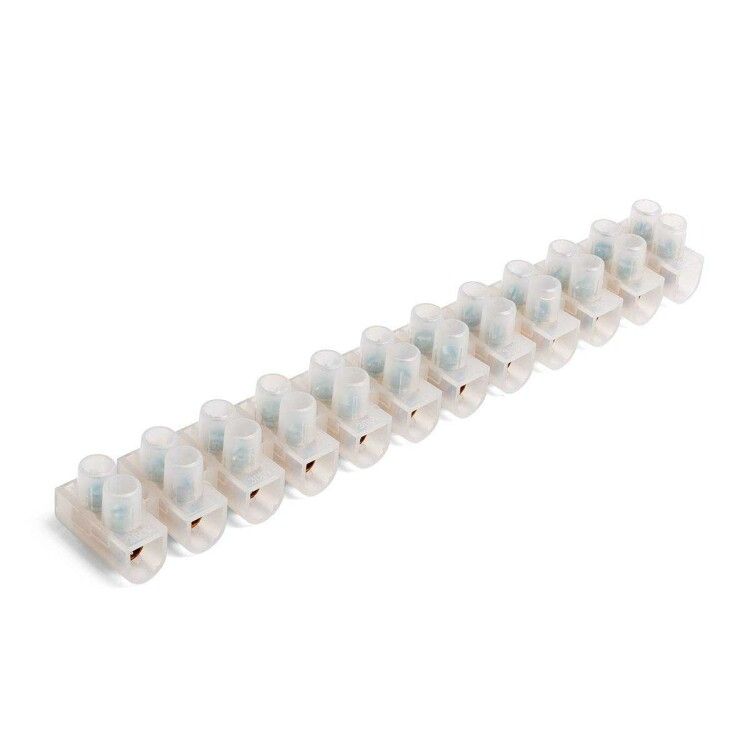

Колодка клеммная ЗВИ-30А 2.5-16кв.мм КВТ 87156

Зажим винтовой изолированный ЗВИ-30А 2.5-16 мм2 от бренда КВТ - это надёжный однополюсный соединитель для быстрого и безопасного подключения проводов сечением 2,5–16 мм2 в распределительных коробках, щитах и на оборудовании. Простая винтовая фиксация, изолированный корпус и совместимость с медью и алюминием делают его удобным решением для монтажа в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Зажим винтовой изолированный ЗВИ-30А 2.5-16 мм2 предназначен для создания прочного и долговечного электрического контакта между проводами. Подходит для соединения многожильных и одножильных кабелей из меди или алюминия. Часто используется в распределительных щитах, светильниках, автоматических выключателях, станках, системах освещения и других устройствах, где требуется надёжное и доступное соединение без пайки.

Технические характеристики

• Номинальный ток: 30 А - позволяет работать с нагрузками до 6,6 кВт при 220 В
• Номинальное напряжение: 400 В - рассчитан на использование в сетях до 400 В переменного тока
• Сечение провода: 2,5 – 16 мм2 - поддерживает все распространённые сечения для домашней и промышленной проводки
• Рабочая температура: от -40C до +65C - устойчив к холодному климату и нагреву в закрытых щитах
• Материал корпуса: полиэтилен - гибкий, химически стойкий, не поддерживающий горение класса 5В
• Материал контактных элементов: латунь ЛС58-2 с электролитическим лужением - снижает окисление и повышает срок службы контакта
• Винты: стальные, с крестообразным профилем PH - совместимы с обычной крестовой отверткой
• Форма соединения: боковая - провод вводится сбоку, что упрощает компоновку в плотных шкафах
• Прозрачный корпус - позволяет визуально контролировать качество затяжки и целостность провода
• Габариты: 2022 × 20,2 мм - указанная ширина 2022 мм, вероятно, опечатка; реальная ширина должна составлять около 20,2 мм, как высота

Совместимость и монтаж

Зажим ЗВИ-30А 2.5-16 мм2 монтируется непосредственно на поверхность - не требует DIN-рейки или дополнительных креплений. Устанавливается в распределительную коробку, щит или на стену. Для подключения:

• Очистите жилу провода от изоляции на 8–10 мм
• Вставьте провод в боковое отверстие до упора
• Затяните винт PH-отвёрткой до упора - не переусердствуйте, чтобы не повредить жилу
• Убедитесь, что провод не торчит из корпуса - проверьте через прозрачную крышку

Подходит для медных и алюминиевых проводов. При работе с алюминием рекомендуется использовать антиоксидантную смазку для предотвращения окисления контакта.

Безопасность и стандарты

Класс воспламеняемости изоляции - 5В (по ГОСТ 12.1.044): материал самотушится после удаления источника пламени. Корпус обеспечивает базовую защиту от случайного прикосновения к токоведущим частям. Соответствует требованиям к изолированным соединителям для низковольтных цепей. Напряжение 400 В соответствует нормам для трёхфазных сетей 230/400 В.

Преимущества

• Не требует специнструмента - достаточно обычной крестовой отвёртки
• Прозрачная крышка - контроль качества монтажа без вскрытия
• Лужёные латунные контакты - уменьшают переходное сопротивление и продлевают срок службы
• Стойкая к химии и влаге изоляция из полиэтилена - подходит для сырых помещений
• Одинаково хорошо работает с медью и алюминием - универсальное решение

Ограничения применения

• Не предназначены для постоянного подключения к силовым кабелям сечением более 16 мм2 - возможен перегрев
• Не подходят для мобильных или вибрационных устройств - винтовое соединение может ослабнуть
• Не используются в качестве коммутирующих элементов - только для стационарного соединения
• Не допускается применение в средах с агрессивными химическими веществами - хотя полиэтилен стоек, длительный контакт с растворителями может повредить корпус
• Ширина 2022 мм в характеристиках явно некорректна - скорее всего, опечатка; реальный размер - около 20 мм

Примеры использования

• Соединение входного кабеля с группой автоматов в квартирном щитке
• Подключение проводов от светильников к распределительной коробке
• Объединение нескольких выходных проводов от терморегулятора
• Переход с медного провода на алюминиевый в старой проводке
• Фиксация проводов на двигателе или насосе внутри герметичного кожуха

Практические советы

• При использовании с алюминиевыми проводами всегда наносите антиоксидантную пасту - это предотвратит окисление и потерю контакта
• Не используйте плоскую отвёртку - она может сломать винт с профилем PH
• Проверяйте затяжку через 1–2 недели после монтажа - особенно при больших токах
• Если провод слишком тонкий (например, 1,5 мм2), лучше использовать другой тип зажима - он может не зафиксироваться надёжно
• При сборке щита располагайте зажимы ЗВИ-30А 2.5-16 мм2 с учётом свободного места для отвёртки - корпус длинный, нужен угол для работы
• Этот зажим не заменяет клеммы WAGO - он менее удобен для частого обслуживания, но дешевле и надёжнее при постоянной нагрузке
