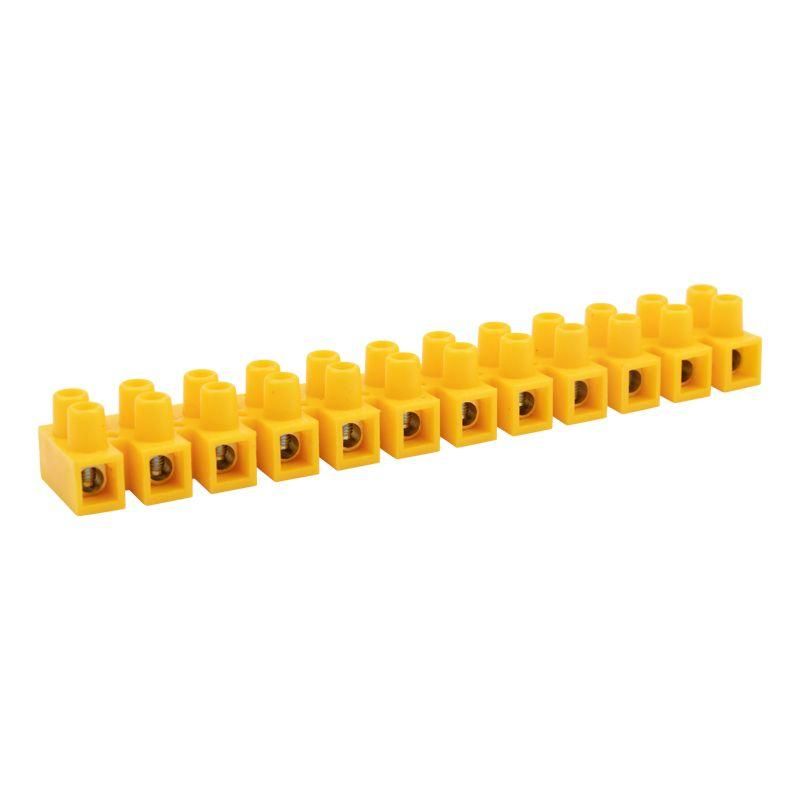

Клеммная винтовая колодка KВ-16 6-16, ток 30 A, полиэтилен желтый (10 шт./уп.) | 07-5016-3 REXANT MEET

Колодка клеммная винтовая KВ-16 6-16 от REXANT предназначена для надёжного и безопасного соединения медных проводов сечением 6–16 мм2 в распределительных коробках, щитах и оборудовании. Артикулы etm07-5016-3 и 07-5016-3 обеспечивают удобство закупки упаковками по 10 штук.

Назначение и область применения

Колодка клеммная винтовая KВ-16 6-16 используется для создания разъёмных электрических соединений между проводниками в силовых цепях до 400 В переменного тока. Подходит для монтажа в электрощитах, пультах управления, промышленном оборудовании и системах освещения. Применяется там, где требуется частая проверка, замена или модификация цепей - например, на конвейерах, насосных станциях или автоматических линиях.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 400 В AC
• Поперечное сечение провода: 6–16 мм2
• Количество контактов: 12 (6 пар)
• Тип соединения: винтовой зажим
• Материал корпуса: полипропилен (PP), негорючий
• Цвет: жёлтый
• Ширина одного блока: 26 мм
• Температурный диапазон: от -40 C до +110 C
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхность
• Позиция подключения: боковые входы

Совместимость и монтаж

Колодка KВ-16 6-16 от REXANT имеет стандартную ширину 26 мм - совместима с любой DIN-рейкой типа TS35. Устанавливается вручную: просто защёлкивается на рейке. Каждые два контакта образуют одну клеммную пару; изделие можно разрезать между парами с помощью обычных ножниц или плоскогубцев - получится нужное количество контактов без потери прочности. Для подключения используйте отвертку с плоским лезвием - затягивайте винты равномерно, чтобы не пережать провод. Максимальное сечение - 16 мм2, меньшие провода (например, 2,5 мм2) требуют предварительной опрессовки или намотки на винт.

Безопасность и стандарты

Корпус выполнен из самозагасающего полипропилена, соответствует требованиям UL94 V-0 по горючести. Номинальное напряжение 400 В обеспечивает безопасную работу в трёхфазных сетях 380 В. Отсутствие открытых токоведущих частей после монтажа снижает риск поражения током и короткого замыкания. Соответствует общепринятым нормам для промышленного оборудования, но не сертифицирована как компонент для взрывоопасных сред.

Преимущества

• Удобная разборка: можно отрезать лишние секции, не меняя всю колодку
• Высокая механическая прочность корпуса из полипропилена
• Латунные контакты обеспечивают стабильный токовый контакт и долгий срок службы
• Ярко-жёлтый цвет улучшает визуальное выделение в сложных схемах
• Работает в широком температурном диапазоне - подходит для холодных и нагреваемых помещений

Ограничения применения

Не предназначен для работы с алюминиевыми проводами - возможен окисление и потеря контакта. Не использовать в условиях постоянной вибрации без дополнительной фиксации. Температура ниже 0 C указана как минимальная рабочая - при более низких значениях материал становится хрупким, что увеличивает риск растрескивания при монтаже. Не применять в помещениях с высокой запылённостью без защиты - хотя IP-класс не указан, пыль может попасть внутрь через боковые входы.

Примеры использования

• Подключение двигателей к частотным преобразователям
• Разводка цепей освещения в промышленных цехах
• Объединение нескольких терморегуляторов в одной точке
• Создание временных соединений при тестировании оборудования
• Фиксация нулевых и заземляющих проводов в распределительных щитах

Практические советы

• Перед монтажом удалите изоляцию с провода на 8–10 мм - этого достаточно для надёжного зажима
• Затягивайте винты до упора, но без усилия - перетяжка деформирует латунный контакт
• Для многожильных проводов используйте наконечники (наконечники типа НШВИ) - они предотвращают расслоение жил
• При использовании в щитах с плотной компоновкой учтите, что каждая пара занимает 26 мм - планируйте место заранее
• Артикулы etm07-5016-3 и 07-5016-3 - один и тот же продукт, различаются только форматы кодирования поставщика
