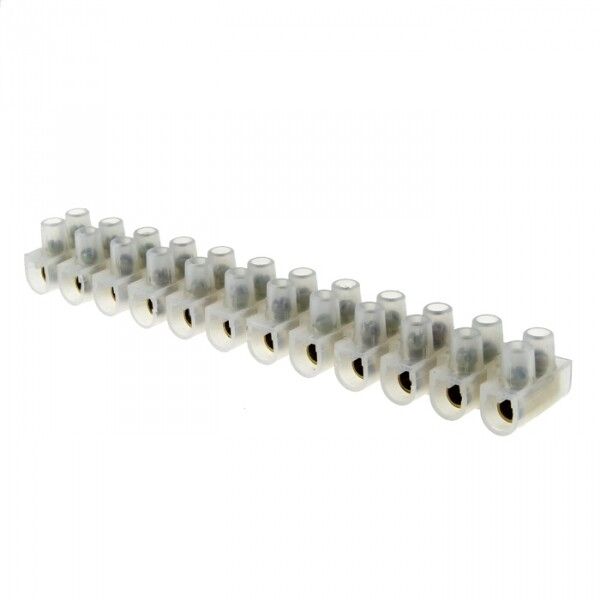

Клеммная колодка полиэтилен 2,5-10(16) мм2 30А 12 секций (уп. 10 шт.) EKF | plc-KK-16-30

Клеммная колодка EKF plc-kk-16-30 - это компактное винтовое соединение для проводов сечением 10–16 мм2, рассчитанное на ток 30 А и напряжение 400 В. Упакованная по 10 штук, она удобна для массового монтажа в распределительных щитах и применяется там, где требуется надёжное, но доступное соединение. Материал корпуса - полиамид, а не полиэтилен, как указано в названии; это повышает термостойкость и механическую прочность.

Назначение и область применения

Клеммная колодка EKF plc-kk-16-30 предназначена для соединения жил медных проводов сечением 10–16 мм2 в силовых цепях. Подходит для сборки распределительных щитов, подключения двигателей, автоматических выключателей, тепловых реле и других устройств с высокими токовыми нагрузками. Часто используется в промышленном оборудовании, системах вентиляции, насосных станциях и на конвейерах. Прозрачная конструкция позволяет контролировать состояние соединений без вскрытия.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 400 В
• Диапазон сечений провода: 10–16 мм2
• Количество контактов: 12
• Тип соединения: винтовое
• Материал корпуса: полиамид PA (не полиэтилен, как в названии)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Рабочая температура: от –25 C до +80 C
• Класс горючести: V0 по UL94 - материал самозатухающий
• Размеры: 14×14×20,5 мм
• Цвет: белый, прозрачный корпус
• Позиция подвода: боковой
• Способ монтажа: крепление непосредственно на DIN-рейку без дополнительных адаптеров

Совместимость и монтаж

Клеммная колодка EKF plc-kk-16-30 совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть её на рейку - фиксация происходит за счёт специального зацепа на задней стенке. Провод вставляется в зажим сверху, затягивается винтом отверткой. Обязательно используйте плоскую отвёртку с подходящим наконечником - перекос может повредить резьбу. После монтажа проверьте плотность затяжки: недостаточно затянутый винт вызывает нагрев, слишком сильная затяжка - деформацию латунного контакта.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса V0 по UL94 - при возгорании материал не распространяет пламя. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Колодка не предназначена для установки во влажных помещениях, на улице или в местах с риском попадания пыли и жидкостей. Для таких условий нужны IP65/IP67 решения.

Преимущества

• Высокая механическая прочность корпуса благодаря полиамиду - выше, чем у аналогов на основе ПЭ
• Прозрачный корпус позволяет визуально контролировать качество соединения и наличие окисления
• Удобная компоновка: 12 контактов в одной секции снижают количество соединителей в щите
• Совместимость с большинством стандартных DIN-реек и инструментов
• Легко комбинируется с другими клеммами EKF PROxima - одинаковый шаг и форма крепления

Ограничения применения

• Не допускается использование для проводов меньше 10 мм2 - есть риск плохого контакта и выпадения жилы
• Запрещено применять в условиях повышенной влажности, пыли, агрессивных сред - IP20 не обеспечивает защиту
• Винтовые зажимы требуют регулярной проверки: через 6–12 месяцев после монтажа рекомендуется подтянуть все винты
• Не подходит для многожильных проводов без наконечников - возможен обрыв отдельных жил
• Максимальное сечение - 16 мм2; для больших проводов (до 40 мм2) используются другие модели, например, EKF KPK-35

Примеры использования

• Подключение выходов автоматических выключателей к групповым клеммам в этажных щитках
• Объединение фазных проводов трёхфазного двигателя перед подачей на контактор
• Сборка цепей управления в пультах оборудования - здесь часто нужна компактность и чёткая маркировка
• Разветвление питания для нескольких светильников или розеточных групп

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - этого хватит для надёжного контакта, больше - лишнее
• Используйте наконечники (например, НШВИ) для многожильных проводов - так контакт будет более стабильным
• При сборке щита чередуйте клеммы с разными цветами (белые, синие, красные) - это ускоряет поиск фаз и нулей
• Не смешивайте провода разного сечения в одном зажиме - даже если они входят в диапазон, это нарушает нормы безопасности
• При необходимости увеличить число контактов - используйте несколько колодок EKF plc-kk-16-30, установленных рядом: они совместимы по форме и шагу
