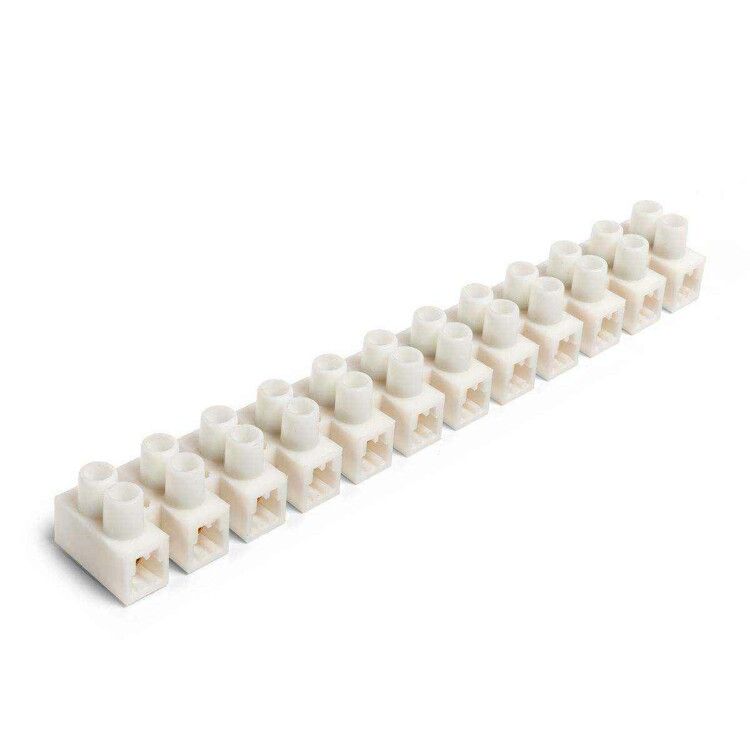

Зажим винтовой изолированный ЗВИнг-16А (2.5-10.0мм2) (бел) - 87172 КВТ

Зажим винтовой изолированный ЗВИнг-16А 2.5-10 мм² белый от КВТ — надёжное решение для быстрого и безопасного соединения одножильных и многожильных проводов в распределительных коробках, щитах и на оборудовании. Простая винтовая фиксация, устойчивость к перегрузкам и широкий диапазон рабочих температур делают этот зажим удобным выбором для монтажа в условиях промышленной и бытовой автоматизации.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-16А 2.5-10 мм² белый предназначен для создания прочного и долговечного электрического контакта между проводами. Подходит для соединения медных и алюминиевых кабелей с жилами от 2,5 до 10 мм². Часто используется в распределительных щитах, пультах управления, светильниках, станках и других устройствах, где требуется надёжная коммутация без пайки или сварки.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 2,5–10 мм²
• Тип соединения: винтовое
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Позиция подключения: боковая
• Рабочая температура: от –40 °C до +65 °C
• Материал корпуса: полипропилен (PP), класс воспламеняемости V2
• Материал контактных элементов: латунь ЛС58-2 с электролитическим лужением
• Материал винтов: сталь, с шлицем Phillips (PH)
• Габариты: 2022 × 18,9 мм (ширина × высота)
• Цвет: белый

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-16А 2.5-10 мм² белый монтируется непосредственно на поверхность — без необходимости в DIN-рейке или дополнительном креплении. Установка выполняется путём вставки зачищенного провода в зажим и затяжки винта. Для работы достаточно обычной крестовой отвёртки. Соединение подходит как для одножильных, так и для многожильных проводов. Перед монтажом рекомендуется зачистить жилу на 8–10 мм, чтобы обеспечить плотный контакт. Не используйте инструменты с большими усилиями — перетяжка винта может повредить латунную планку.

Безопасность и стандарты

Корпус выполнен из самозатухающего полипропилена (класс V2), что снижает риск распространения пламени при перегреве. Номинальное напряжение 400 В соответствует требованиям для сетей переменного тока 230/400 В. Электролитическое лужение контактов защищает от окисления и увеличивает срок службы соединения. Однако устройство не имеет сертификата IP — не предназначено для открытых или влажных сред без защиты.

Преимущества

• Не требует специальных инструментов — достаточно крестовой отвёртки
• Устойчив к механическим нагрузкам благодаря прочному корпусу и латунным контактам
• Поддерживает работу в широком температурном диапазоне — от мороза до нагрева
• Лужённые контакты обеспечивают стабильный токопроводящий слой, снижающий переходное сопротивление
• Белый цвет корпуса улучшает визуальный контроль состояния соединений

Ограничения применения

• Не предназначен для подключения проводов меньше 2,5 мм² — возможен плохой контакт и перегрев
• Не рассчитан на постоянную вибрацию — в таких условиях рекомендовано использовать клеммы с фиксацией на DIN-рейке
• Не имеет степени защиты от воды и пыли — нельзя применять вне закрытых щитов
• Не допускается использование с гибкими многожильными проводами без наконечников — есть риск выдавливания жил при затяжке
• Не совместим с проводами больше 10 мм² — превышение сечения может вызвать деформацию зажима

Примеры использования

• Соединение фазного провода в распределительной коробке квартиры
• Подключение входного кабеля к автоматическому выключателю в щите
• Фиксация проводов питания на термореле или контакторе
• Объединение нескольких проводов в цепях освещения
• Монтаж в системах автоматизации на заводах с контролируемой температурой

Практические советы

• Перед установкой проверьте, что сечение провода попадает в диапазон 2,5–10 мм² — даже небольшое отклонение влияет на надёжность
• Для многожильных проводов лучше использовать наконечники типа НШВИ — это исключит выпадение жил при затяжке
• При работе с алюминием — осторожно затягивайте винт: металл мягче меди и легко деформируется
• Проверяйте затяжку через несколько дней после монтажа — первичная усадка провода может потребовать легкой доводки
• Храните зажимы в сухом месте — хотя корпус герметичен, металлические части чувствительны к влаге
• Зажим винтовой изолированный ЗВИнг-16А 2.5-10 мм² белый от КВТ — один из самых популярных решений среди монтажников; он сочетает цену, доступность и надёжность, но не заменяет профессиональные клеммные колодки для ответственных участков сети
