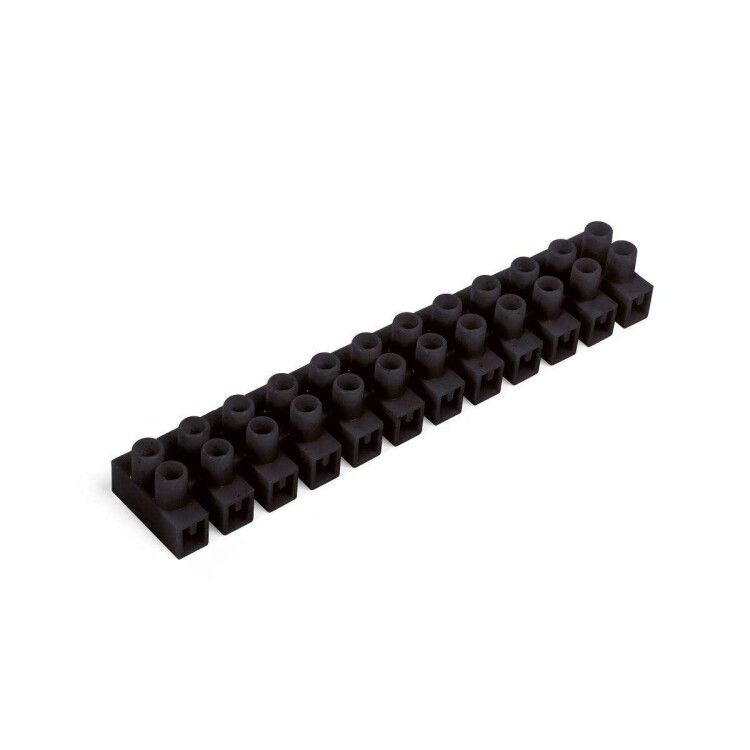

Зажим винтовой изолированный ЗВИнг-30А (2.5-16мм2) (чер) - 87165 КВТ

Зажим винтовой изолированный ЗВИнг-30А 2.5-16 мм2 (черный) от КВТ предназначен для надежного и безопасного соединения проводов в распределительных коробках, щитах и оборудовании. Этот зажим обеспечивает прочную фиксацию проводов сечением от 2,5 до 16 мм2 при рабочем токе до 30 А и напряжении до 400 В. Его компактная форма и изолированный корпус позволяют использовать его там, где важна защита от случайного контакта.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-30А 2.5-16 мм2 (черный) используется для создания постоянных электрических соединений между проводами в силовых цепях. Подходит для внутренней установки в электрошкафах, распределительных устройствах, автоматических выключателях и других аппаратах. Применяется в системах освещения, управления двигателями, конвейерах и бытовых/промышленных электрощитах.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 2,5–16 мм2 (для меди и алюминия)
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Способ монтажа: непосредственная установка (не требует DIN-рейки)
• Позиция входа провода: боковая
• Рабочий температурный диапазон: от –40 C до +65 C
• Материал корпуса: полипропилен (PP), класс воспламеняемости V2
• Материал контактной части: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, профиль PH (Phillips)
• Габариты: ширина 20 мм, высота 20,2 мм
• Цвет: черный

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-30А 2.5-16 мм2 (черный) устанавливается прямо на поверхность - он не требует крепления на DIN-рейку. Для монтажа достаточно зачистить конец провода на 8–10 мм, вставить его в зажим и затянуть винт отверткой с битой PH1 или PH2. Устройство совместимо как с однопроволочными, так и с многопроволочными жилами из меди и алюминия. Перед затяжкой рекомендуется проверить плотность прилегания провода - перетягивать нельзя, чтобы не повредить металл.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полипропилена (класс V2), что снижает риск распространения пламени при перегреве. Электролитическое лужение контактной части препятствует окислению и увеличивает срок службы соединения. Номинальное напряжение 400 В соответствует требованиям для сетей переменного тока 230/400 В. Однако устройство не предназначено для работы в условиях повышенной влажности или открытого воздуха - IP-защита не предусмотрена.

Преимущества

• Не требует специнструмента - достаточно обычной отвертки с PH-битой
• Универсальная совместимость с медью и алюминием
• Изолированный корпус исключает риск прикосновения к токоведущим частям
• Латунные контакты с лужением обеспечивают стабильный контакт и долговечность
• Стандартный профиль винта PH позволяет использовать широкий спектр доступных отверток

Ограничения применения

• Не предназначен для внешнего монтажа - отсутствует защита от пыли и влаги (нет IP-ранга)
• Не рекомендован для применений с частыми вибрациями или ударными нагрузками - возможна потеря контакта
• Не допускается использование с проводами меньше 2,5 мм2 или больше 16 мм2 - это нарушит механическую и тепловую надежность
• Не следует применять в средах с химически активными газами или паром - материал PP может деформироваться

Примеры использования

• Подключение выходных кабелей от автомата к групповым линиям в квартирном щите
• Соединение проводов питания и управления на станках с ЧПУ
• Объединение нескольких проводов в распределительной коробке системы освещения
• Фиксация нулевой и заземляющей жилы в промышленных щитах

Практические советы

• Перед установкой обязательно зачищайте провод до металлического блеска - особенно важно для алюминия
• Не используйте зажим для многожильных проводов без наконечника - они могут расслоиться при затяжке
• Проверьте усилие затяжки винта: он должен быть плотным, но без усилия, которое вызывает деформацию корпуса
• При замене старого зажима - сравнивайте диаметр отверстия под провод с новым изделием; убедитесь, что новый ЗВИнг-30А 2.5-16 мм2 (черный) подходит по габаритам
• Храните изделия в сухом месте - даже изолированный корпус чувствителен к длительному воздействию влаги
