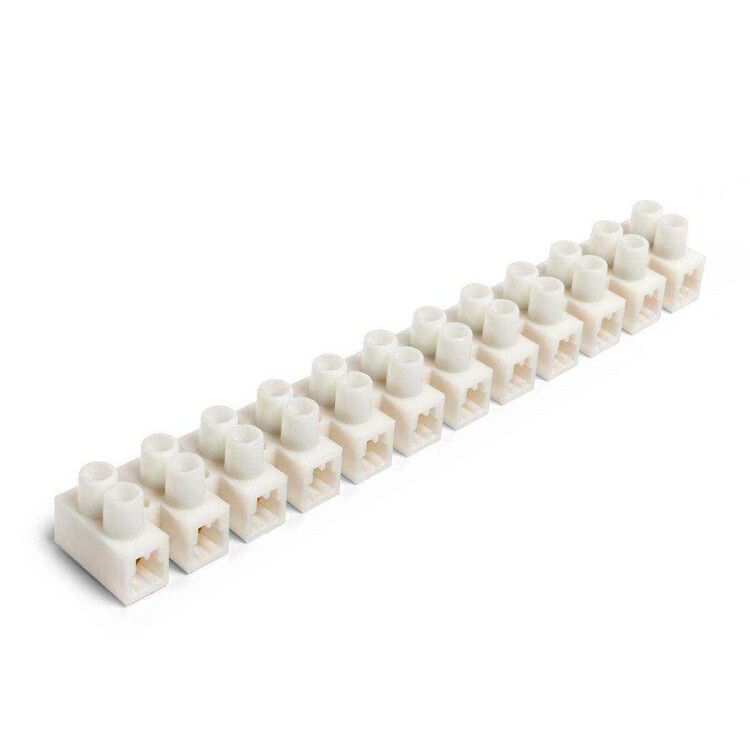

Зажим винтовой изолированный ЗВИнг-30А (2.5-16мм2) (бел) - 87174 КВТ

Зажим винтовой изолированный ЗВИнг-30А 2.5-16 мм2 белый от КВТ - надёжное решение для быстрого и безопасного соединения одножильных и многожильных проводов в распределительных коробках, щитах и на оборудовании. Этот зажим сочетает простоту монтажа, устойчивость к перегрузкам и защиту от случайного контакта благодаря изолированному корпусу.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-30А 2.5-16 мм2 белый предназначен для создания постоянных электрических соединений между проводами в цепях переменного тока до 400 В. Подходит для использования в силовых и слаботочных системах: освещении, автоматизации, промышленном оборудовании, бытовых щитах и панелях управления.

Подходит для соединения медных и алюминиевых проводов с цельнотянутыми или многопроволочными жилами. Часто применяется там, где требуется частая замена или проверка соединений - например, при обслуживании оборудования или модернизации электропроводки.

Технические характеристики

• Номинальный ток: 30 А - выдерживает нагрузки типичных групповых цепей в жилых и коммерческих помещениях.
• Номинальное напряжение: 400 В - соответствует стандартным сетям 230/400 В трёхфазного питания.
• Поперечное сечение провода: 2,5–16 мм2 - позволяет подключать провода от маломощной аппаратуры до мощных потребителей (например, нагревательных элементов).
• Рабочая температура: от –40 C до +65 C - обеспечивает стабильную работу в холодных помещениях, на улице или рядом с нагреваемыми устройствами.
• Материал корпуса: полипропилен (PP) - легкий, химически стойкий, не поддерживающий горение (класс V2).
• Материал контактных элементов: латунь ЛС58-2 с электролитическим лужением - повышает долговечность контакта и снижает окисление.
• Винты: стальные, с крестообразным профилем PH - совместимы с обычными отвертками.
• Форма соединения: боковое входное отверстие - удобно при компактной сборке шкафов и при использовании гофры или кабельных каналов.
• Габариты: ширина 20 мм, высота 20,2 мм - компактная форма для плотной укладки в распределительных коробках.
• Цвет: белый - легко различим визуально, хорошо сочетается с большинством корпусов и панелей.

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-30А 2.5-16 мм2 белый устанавливается непосредственно на DIN-рейку или крепится болтом к поверхности. Для монтажа не нужны специальные инструменты - достаточно отвертки с насадкой PH1 или PH2.

Установка выполняется просто: зачищенный провод вставляется в боковой канал до упора, затем затягивается винт до устойчивого контакта. Перед затяжкой рекомендуется проверить, что жила полностью вошла в зажим - особенно важно для многопроволочных проводов.

Не предназначено для подключения проводов меньше 2,5 мм2 или больше 16 мм2 - это может вызвать перегрев или плохой контакт.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Корпус выполнен из самозатухающего полипропилена класса V2 - при возгорании материал не распространяет пламя, хотя не является полноценным огнеупорным.

Лужённые латунные контакты обеспечивают минимальное переходное сопротивление и устойчивость к коррозии даже в условиях повышенной влажности.

Преимущества

• Изолированный корпус исключает риск случайного прикосновения к токоведущим частям.
• Стандартный винт PH - доступен любой отвёрткой, нет необходимости в специализированном инструменте.
• Поддерживает как медь, так и алюминий - универсальное решение для старых и новых объектов.
• Электролитическое лужение увеличивает срок службы контакта и снижает вероятность нагрева при длительной нагрузке.
• Компактные размеры позволяют использовать несколько зажимов в одном месте без перегрузки пространства.

Ограничения применения

• Не предназначен для подключения проводов сечением менее 2,5 мм2 - возможен выход из строя при недостаточном контакте.
• Не рассчитан на частые подключения/отключения - после нескольких циклов затяжки винта может потерять усилие зажима.
• Не используется в местах с постоянным механическим воздействием (вибрациями, ударами) - лучше применять клеммы с фиксацией типа “push-in” или сваркой.
• Не следует использовать в средах с агрессивными химическими веществами - полипропилен устойчив, но не ко всем растворителям.

Примеры использования

• Объединение фазных проводов в распределительной коробке квартиры.
• Подключение терморегулятора к теплому полу через кабель 2,5 мм2.
• Соединение алюминиевой жилы от внешней линии с медным проводом внутри щита.
• Присоединение проводов к реле или контактору в автоматическом шкафе.
• Переход от многожильного кабеля к одножильному проводу в светильниках.

Практические советы

• При работе с многопроволочными жилами перед вставкой в зажим скрутите провода в один пучок - это предотвращает выпадение отдельных проволочек.
• Не перетягивайте винт - используйте усилие, достаточное для того, чтобы провод не двигался рукой. Перетяжка деформирует латунь и снижает срок службы.
• Проверьте качество соединения через неделю после монтажа - особенно если используются алюминиевые провода, которые могут «утекать» под давлением.
• Для защиты от пыли и влаги можно дополнительно закрывать зажимы крышками или помещать в IP-корпуса - сам по себе ЗВИнг-30А не имеет степени защиты выше IP20.
• При сборке шкафа располагайте зажимы так, чтобы винты были обращены в сторону свободного доступа - это ускорит будущую диагностику.
