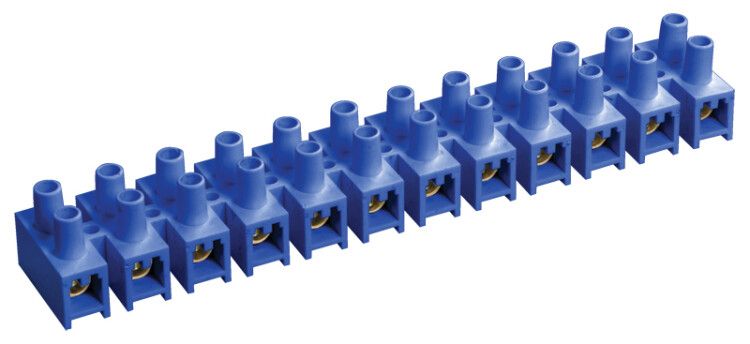

Колодка клеммная полистирол ЗВИ-30 н/г 6-16кв.мм син. (блист.2шт) IEK UZV6-030-10-2

Зажим винтовой ЗВИ-30 не поддерживает горение 6-16 мм2 синий (2 шт/блистер) от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов сечением 6–16 мм2 в распределительных щитах. Каждый блистер содержит два зажима, что удобно для комплектования групп автоматических выключателей.

Назначение и область применения

Зажим винтовой ЗВИ-30 используется для создания механически прочных и электрически надёжных соединений между проводниками в распределительных устройствах. Применяется в щитах управления, силовых панелях, системах освещения и автоматизации. Подходит для подключения фазных, нулевых и защитных проводов. Благодаря негорючему материалу корпуса, зажим можно использовать в помещениях с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно затянуть провод без специального инструмента
• Сечение провода: 6–16 мм2 - подходит для медных и алюминиевых жил
• Номинальный ток: 30 А - рассчитан на нагрузки до 30 ампер
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В
• Количество полюсов: 12 - один модуль обеспечивает 12 точек соединения
• Количество зажимов на полюс: 2 - каждый контакт имеет вход и выход, позволяя последовательно соединять цепи
• Ширина ячейки: 26 мм - совместим с DIN-рейкой стандарта IEC 60715
• Рабочая температура: от –25 C до +110 C - устойчив к перепадам температур в промышленных условиях
• Материал корпуса: негорючий полистирол - не поддерживает горение, самозатухающий
• Цвет: синий - цветовая маркировка для быстрой идентификации
• Позиция соединения: сбоку - провода вводятся параллельно корпусу, экономят место внутри щита
• Гарантия: 36 месяцев

Совместимость и монтаж

Зажим винтовой ЗВИ-30 монтируется непосредственно на DIN-рейку шириной 26 мм. Устанавливается легко: просто защёлкивается в направляющие рейки. Для подключения используйте отвертку с плоским лезвием - достаточно затянуть винт до упора, чтобы провод был надёжно зажат. Не требует сверления или крепления болтами. Обратите внимание: зажимы расположены сбоку, поэтому при сборке щита важно предусмотреть свободное пространство для ввода проводов.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, соответствующего нормам пожарной безопасности. Материал не распространяет пламя и не выделяет токсичных газов при нагреве. Латунные контакты обеспечивают стабильную проводимость и устойчивы к окислению. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных устройств. Напряжение 400 В и ток 30 А соответствуют классическим условиям для промышленных и бытовых распределительных щитов.

Преимущества

• Высокая плотность: 12 контактов в одном модуле снижают количество элементов в щите
• Удобная цветовая маркировка: синий цвет отличает зажим от других типов (например, красных для фазы)
• Стандартный шаг 26 мм - легко сочетается с другими компонентами IEK и аналогичных серий
• Надёжное винтовое соединение - минимизирует риск ослабления при вибрации
• Защита от случайного замыкания - изоляция предотвращает контакт с металлическими частями щита

Ограничения применения

• Не предназначено для подключения проводов меньше 6 мм2 - возможен плохой контакт и перегрев
• Не рекомендовано для постоянного погружения в воду или высокой влажности - отсутствует защита IP
• Не подходит для алюминиевых проводов большого сечения - требуется соблюдение технологии обработки поверхности
• Не является автономным устройством защиты - не заменяет автоматический выключатель или УЗО

Примеры использования

• Подключение нулевой шины в квартирном щите
• Объединение нескольких световых контуров перед групповым автоматом
• Сборка распределительной системы на производстве - например, для питания датчиков или маломощных двигателей
• Создание перемычек между соседними автоматами в ряду

Практические советы

• Перед монтажом зачистите жилы на 8–10 мм - слишком длинная часть может выпасть при затяжке
• Не перетягивайте винт - это может повредить латунную клемму и вызвать перегрев
• Проверьте качество соединения после монтажа: слегка потяните провод - он не должен выскакивать
• При использовании в щитах с ограниченным пространством учтите, что провода входят сбоку - нужен запас около 15 мм с каждой стороны
• Зажимы ЗВИ-30 от IEK совместимы с другими изделиями серии ЗВИ - можно смешивать в одной сборке
