Зажим винтовой изолированный ЗВИнг-60А (4-10мм2) (бел) - 87175 КВТ

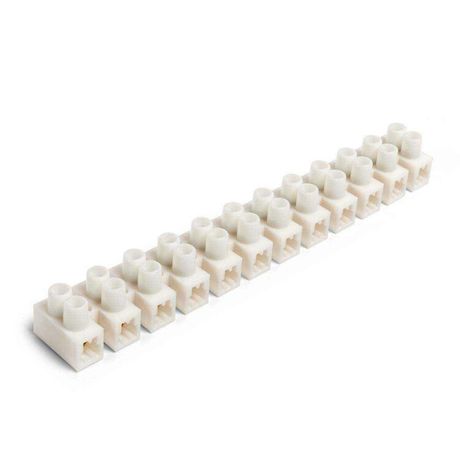

Зажим винтовой ЗВИнг-60А (4-16 мм2) (белый) от КВТ предназначен для надёжного и безопасного соединения одножильных и многожильных проводов сечением 4–16 мм2 в распределительных устройствах, щитах и на оборудовании. Благодаря винтовому зажиму и устойчивому к нагреву корпусу, этот зажим легко интегрируется в системы с рабочим напряжением до 400 В.

Назначение и область применения

Зажим винтовой ЗВИнг-60А (4-16 мм2) (белый) используется для создания разъёмных электрических соединений между проводами и шинами. Подходит для монтажа в силовых цепях, распределительных щитах, пультах управления, автоматических системах и на промышленном оборудовании. Применяется там, где требуется частая проверка, замена или переподключение проводов - например, при обслуживании насосов, конвейеров, освещения или систем вентиляции.

Технические характеристики

• Номинальный ток: 60 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 4 – 16 мм2 (для меди и алюминия)
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Способ монтажа: непосредственная установка (не требует DIN-рейки)
• Позиция соединения: боковая
• Габариты: 29,2 × 25,8 мм
• Рабочая температура: от -40 C до +65 C
• Материал корпуса: полипропилен (PP), класс воспламеняемости V2
• Материал контактов: латунь ЛС58-2 с электролитическим лужением
• Материал винтов: сталь, профиль PH (Phillips)
• Цвет: белый

Совместимость и монтаж

Зажим винтовой ЗВИнг-60А (4-16 мм2) (белый) устанавливается прямо на поверхность - без необходимости крепления на DIN-рейку. Для монтажа достаточно зачистить конец провода, вставить его в зажим и затянуть винт отверткой с битой PH1 или PH2. Устройство совместимо с медными и алюминиевыми проводами, включая многопроволочные и цельнотянутые жилы. Не рекомендуется использовать с гибкими многожильными проводами без наконечника - они могут деформироваться при затяжке. Для лучшего контакта рекомендуется применять наконечники типа НШВИ или НШВ.

Безопасность и стандарты

Корпус выполнен из самозатухающего полипропилена (класс V2), что снижает риск распространения пламени при перегрузках. Соединители покрыты оловом - это предотвращает окисление и обеспечивает стабильную проводимость даже в условиях повышенной влажности. Напряжение 400 В соответствует требованиям для бытовых и промышленных сетей переменного тока. Однако устройство не имеет защиты от пыли и воды - не применяйте в открытых или влажных помещениях без дополнительной герметизации.

Преимущества

• Не требует специальных инструментов - достаточно обычной отвёртки с PH-битой
• Устойчив к высоким и низким температурам - работает в суровых климатических условиях
• Латунные контакты с лужением обеспечивают долгий срок службы и минимальное переходное сопротивление
• Белый цвет корпуса улучшает визуальный контроль состояния соединения
• Подходит для многократных подключений без потери качества контакта

Ограничения применения

• Не предназначено для работы в условиях постоянной влажности, пыли или воздействия внешней среды - отсутствует степень защиты IP
• Не следует использовать для проводов меньше 4 мм2 - контакт будет ненадёжным
• Не рекомендовано для мощных импульсных нагрузок или частых коммутаций - лучше выбрать автоматический выключатель или контактор
• Не подходит для установки внутри металлических шкафов без крепления - не имеет фиксирующих элементов для DIN-рейки

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в этажном щите
• Соединение проводов от термореле с нагревательными элементами
• Фиксация проводов питания на контроллере станка
• Обвязка датчиков и исполнительных механизмов в системах автоматизации
• Переход от кабеля 10 мм2 к шине 16 мм2 в распределительной коробке

Практические советы

• При использовании алюминиевых проводов перед затяжкой протрите жилу спиртом - удалите оксидную плёнку
• Затягивайте винт равномерно, без усилия - переусиливать нельзя, чтобы не повредить латунный контакт
• Для многопроволочных проводов используйте наконечник НШВИ - это исключит обрыв жил и улучшит контакт
• Проверяйте плотность зажима через 1–2 месяца после первого включения - особенно при больших токах
• При групповой установке нескольких зажимов ЗВИнг-60А (4-16 мм2) (белый) соблюдайте интервал минимум 10 мм между ними для теплоотвода
