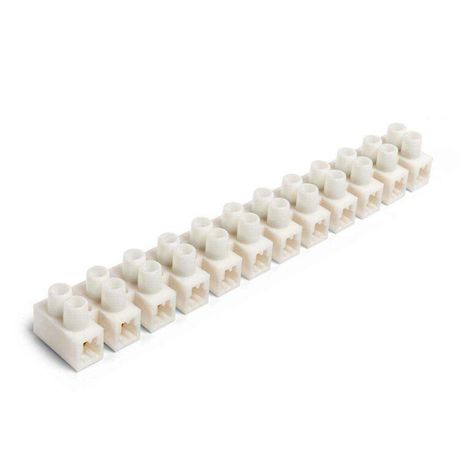

Зажим винтовой изолированный ЗВИнг-80А (6-25мм2) (бел) - 87176 КВТ

Зажим винтовой изолированный ЗВИнг-80А (6-25 мм2) белый от КВТ - это надёжное однополюсное устройство для безопасного соединения проводов сечением 6–25 мм2 в распределительных коробках, щитах и на оборудовании. Его изолированный корпус и винтовое крепление позволяют использовать его без дополнительной защиты, что ускоряет монтаж и снижает риск случайного контакта.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-80А предназначен для создания прочного и долговечного электрического соединения между проводами. Подходит для работы в распределительных шкафах, автоматических выключателях, устройствах защиты, силовых цепях управления и других местах, где требуется надёжная коммутация без сварки или опрессовки.

Устройство применяется в бытовых, промышленных и коммерческих системах: для подключения двигателей, освещения, нагревательных элементов, конвейеров и другого оборудования с рабочим напряжением до 400 В.

Технические характеристики

• Номинальный ток: 80 А - обеспечивает работу с нагрузками до этого значения без перегрева;
• Напряжение: до 400 В - соответствует сетям переменного тока 230/400 В;
• Сечение провода: 6–25 мм2 - совместим с медными и алюминиевыми жилами, как одножильными, так и многопроволочными;
• Тип соединения: винтовое - позволяет легко затянуть и проверить контакт руками;
• Количество полюсов: 1 - один вход и один выход на зажим;
• Позиция соединения: боковая - удобна для компактной сборки в плотных шкафах;
• Габариты: 32,6 × 29,6 мм - маленький размер для экономии места;
• Рабочая температура: от –40 C до +65 C - работает в холодных помещениях и нагретых зонах;
• Материал корпуса: полипропилен (PP) - легкий, химически стойкий, не поддерживающий горение класса V2;
• Материал контактов: латунь ЛС58-2 с электролитическим лужением - улучшает проводимость и защищает от окисления;
• Винты: стальные с PH-профилем - совместимы с обычными крестообразными отвертками.

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-80А устанавливается непосредственно на DIN-рейку или крепится болтом к поверхности. Для монтажа не нужны специальные инструменты - достаточно отвертки с насадкой PH1 или PH2.

Подключение выполняется просто: зачищенный провод вставляется в гнездо и фиксируется винтом. Убедитесь, что изоляция не попала внутрь зажима - она должна находиться строго перед входным отверстием.

Не используйте для проводов меньше 6 мм2 - они могут плохо фиксироваться и вызывать нагрев. Также не рекомендуется применять для проводов больше 25 мм2 - это нарушит механическую целостность зажима.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полипропилена класса V2 - материал не распространяет пламя при воздействии открытого огня. Это повышает безопасность при возможном перегреве или коротком замыкании.

Лужённые латунные контакты обеспечивают стабильную проводимость и устойчивость к коррозии даже во влажной среде. Однако устройство не имеет степени защиты IP - не предназначено для открытого монтажа вне корпуса.

Преимущества

• Изолированный корпус исключает необходимость в дополнительной изоляции после монтажа;
• Стандартный PH-профиль винтов - совместим с любыми доступными отвертками;
• Лужение контактов продлевает срок службы и снижает переходное сопротивление;
• Удобная боковая подводка проводов - позволяет собирать компактные группы зажимов;
• Работает с медью и алюминием - универсальное решение для разных типов проводки.

Ограничения применения

• Не предназначен для постоянного погружения в воду или высокой влажности - отсутствует степень защиты IP;
• Не используется для проводов сечением менее 6 мм2 или более 25 мм2 - риск плохого контакта или деформации;
• Не рассчитан на частые демонтажи - многократное затягивание винта может повредить резьбу или контактную пластину;
• Не следует применять в условиях сильных вибраций без дополнительной фиксации - возможен ослабление контакта.

Примеры использования

• Подключение питания к тепловому реле в пускателе двигателя;
• Разветвление фазы в распределительном щите для нескольких групп освещения;
• Присоединение алюминиевой жилы от внешней сети к медному проводу внутри щита;
• Фиксация проводов на терморегуляторе или контроллере HVAC системы;
• Объединение проводов в точке ответвления на конвейерной линии.

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка увеличивает риск замыкания;
• Затягивайте винт равномерно, без усилия - слышимый щелчок говорит о правильном положении;
• Проверьте контакт через несколько дней после установки - особенно при первом включении большой нагрузки;
• Если соединяете медь и алюминий - обязательно используйте смазку типа Кондуктор или аналогичную для предотвращения электрохимической коррозии;
• Выбирайте цветовой вариант по вашей системе маркировки - белый хорошо сочетается с большинством корпусов щитов.
