Зажим заземления полоса/полоса - полоса/пруток крестообразный, оцинк. | 90540-5 Ezetek

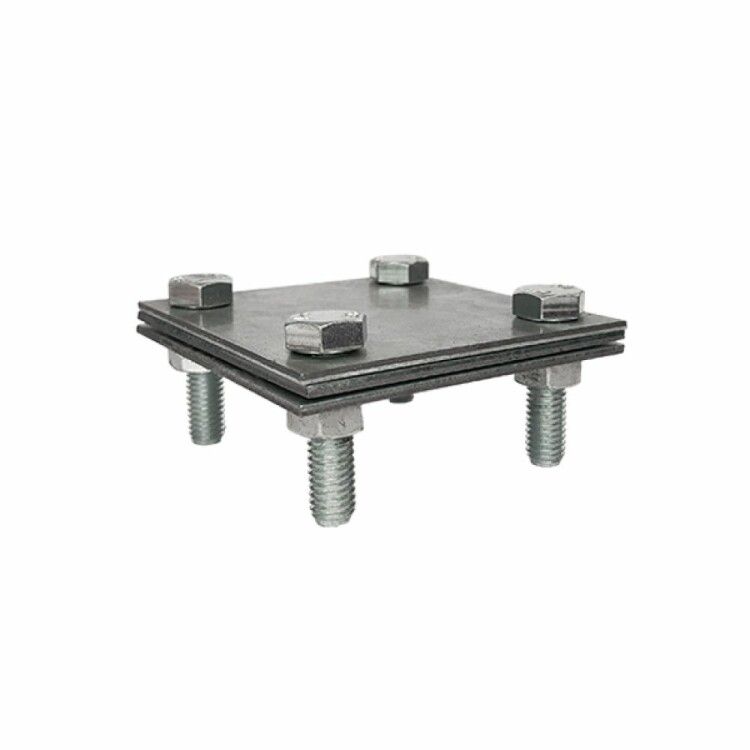

Зажим заземления полоса/полоса крестообразный оцинкованный с промышленной пластиной (артикул 90540-5, бренд EZETEK) предназначен для надёжного соединения заземляющих полос между собой или с металлическими конструкциями в системах молниезащиты и заземления. Его крестообразная форма обеспечивает устойчивую фиксацию на пересечении двух полос.

Назначение и область применения

Этот зажим используется для создания электрического контакта между двумя заземляющими полосами, расположенными перпендикулярно друг другу. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и на объектах с высокими требованиями к безопасности - например, на подстанциях, заводах, элеваторах, грузовых терминалах.

Технические характеристики

• Материал: оцинкованная сталь - защищает от коррозии в агрессивных средах
• Форма: крестообразная - позволяет соединять две полосы под углом 90°
• Тип крепления: промышленная пластина - обеспечивает равномерное распределение нагрузки и усиливает контакт
• Подходит для полос толщиной до 5 мм (по типовой практике применения)
• Рабочий температурный диапазон: от -40C до +80C

Совместимость и монтаж

Зажим совместим с медными и стальными заземляющими полосами одинаковой толщины. Для установки требуется предварительно просверлить отверстия в полосах под болты, входящие в комплект. Монтаж выполняется с помощью гаек и шайб, которые обеспечивают плотный контакт. Убедитесь, что поверхности полос очищены от оксидов и грязи перед затяжкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 по организации системы заземления. Оцинкованное покрытие снижает риск электрохимической коррозии при контакте с различными металлами. Не применяйте в условиях постоянного погружения в воду - зажим не имеет герметичной защиты.

Преимущества

• Усиленная промышленная пластина повышает механическую прочность соединения
• Оцинкование увеличивает срок службы в открытых и влажных условиях
• Крестообразная форма исключает необходимость подрезки или изгиба полос
• Не требует сварки - экономит время и средства при ремонте или модернизации

Ограничения применения

• Не предназначена для соединения полос толще 5 мм - возможен недостаточный контакт
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации
• Не подходит для подземной прокладки без дополнительной антикоррозийной защиты
• Не заменяет сварные соединения там, где нормативы требуют жесткой связи

Примеры использования

• Соединение вертикального заземлителя с горизонтальной полосой контура на подстанции
• Обвязка стальных конструкций цеха с основным заземляющим проводником
• Присоединение заземляющей полосы к опоре ЛЭП или башне радиопередатчика
• Монтаж заземления на железнодорожном пути или в нефтегазовом оборудовании

Практические советы

• Перед установкой проверьте посадочные отверстия - они должны точно совпадать с диаметром болтов в комплекте
• Затягивайте болты равномерно, чтобы не деформировать полосу
• После монтажа проверьте сопротивление контакта мультиметром - оно должно быть менее 0,1 Ом
• При использовании в агрессивной среде (например, химзаводы) периодически осматривайте зажим на предмет коррозии
• Артикул 90540-5 от EZETEK - стандартный выбор для проектов, где нужна надёжность без сварки
