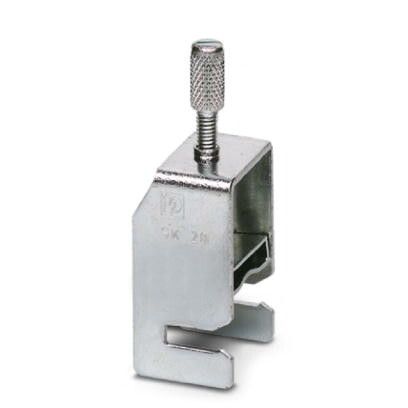

Зажим для экрана SK 20 | 3025189 Phoenix Contact

Зажим для экрана SK 20 от Phoenix Contact (артикул 3025189) предназначен для надёжного заземления экранирующей оплетки кабеля на DIN-рейке, обеспечивая эффективную ЭМС в промышленной автоматизации.

Назначение и область применения

Зажим для экрана SK 20 используется для соединения экрана силового или сигнального кабеля с заземляющим проводником. Применяется в системах управления, АСУ ТП, частотных преобразователях и других устройствах, где важна защита от электромагнитных помех. Подходит для установки на стандартную DIN-рейку 35 мм.

Технические характеристики

• Номинальный ток: до 40 A (при температуре +40 C)
• Размер экрана: до 20 мм (диаметр оплетки)
• Подключение: винтовой зажим для заземляющего провода до 6 мм2
• Материал корпуса: термостойкий пластик (UL94 V-0)
• Цвет: серый
• Степень защиты: IP20
• Рабочая температура: от –40 C до +85 C
• Масса: около 15 г

Совместимость и монтаж

Зажим для экрана SK 20 устанавливается на DIN-рейку стандартной ширины 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке. Кабель с экранирующей оплеткой вставляется в зажим до упора - металлическая контактная пластина плотно прижимает экран. Заземляющий провод фиксируется винтом. Убедитесь, что экран кабеля не перегнут и имеет достаточную длину для входа в зажим.

Безопасность и стандарты

• Соответствует IEC 60678:2017 (требования к зажимам для экранов)
• Изоляция соответствует UL94 V-0 - самозатухающий материал
• Произведён в соответствии с требованиями RoHS

Преимущества

• Надёжный контакт благодаря пружинящей медной пластине внутри
• Не требует инструментов для установки на рейку
• Защищает оборудование от высокочастотных помех
• Устойчив к вибрациям и перепадам температуры
• Легко проверить состояние контакта - виден вход кабеля

Ограничения применения

• Не предназначена для работы с многожильными кабелями без экрана
• Не подходит для кабелей с экраном более 20 мм в диаметре
• Не использовать во взрывоопасных средах - степень защиты IP20 недостаточна
• Не рекомендуется применять в условиях постоянного воздействия воды или масла

Примеры использования

• Заземление экрана кабеля от частотного преобразователя к двигателю
• Подключение экрана аналогового датчика в цеховой сети
• Фиксация экрана UTP/STP кабеля в распределительном щите
• Экранирование сигналов управления в системах CNC

Практические советы

• Перед установкой удалите изоляцию с экрана так, чтобы он свободно проходил в зажим - не оставляйте лишнюю оболочку
• Плотно затягивайте винт заземляющего провода - слабый контакт снижает эффективность ЭМС
• Используйте один зажим SK 20 на один кабель; не комбинируйте несколько экранов в одном зажиме
• Проверяйте целостность экрана перед монтажом - повреждённая оплетка не будет работать
• Для кабелей с большим количеством жил и толстым экраном учитывайте посадочный диаметр - не превышайте 20 мм
