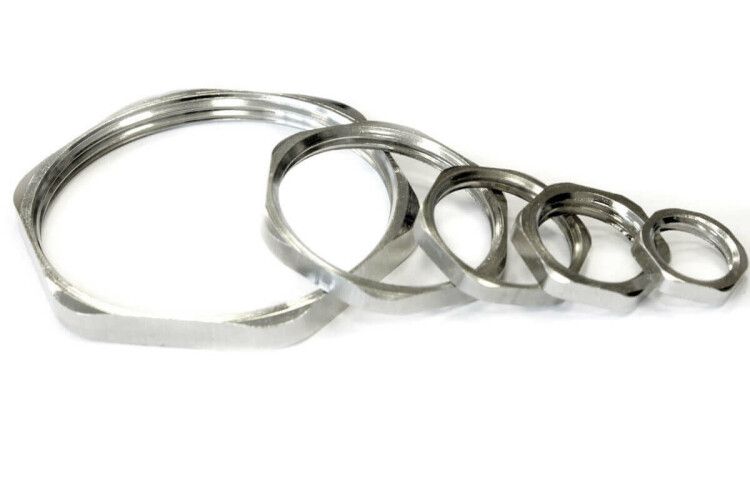

Гайка установочная плоская Г32Н-М16х1.5 ГОФРОМАТИК zeta33386 ЗЭТА

Гайка установочная плоская Г32Н-М 16х1,5 от ЗЭТАРУС — это элемент крепления для герметизации и заземления электротехнических вводов в щиты, коробки и оболочки. Отличается прочностью материала, наличием фланца и точной резьбой М16х1,5, что обеспечивает надёжную сборку даже в агрессивных средах.

Назначение и область применения

Гайка установочная плоская Г32Н-М 16х1,5 используется для крепления вводных устройств — например, кабельных вводов, муфт или фитингов — в металлические корпуса электрощитов, распределительных коробок и панелей управления. Благодаря фланцу и жёсткой посадке она создаёт плотное уплотнение, предотвращает проворачивание и обеспечивает электрическую связь между вводом и корпусом. Применяется в промышленных системах автоматизации, энергетике, пищевой и химической отраслях, где важна долговечность и коррозионная стойкость.

Технические характеристики

• Метрический размер резьбы: M16
• Шаг резьбы: 1,5 мм
• Тип изделия: гайка установочная плоская
• Материал: нержавеющая сталь 316 (AISI 316)
• Размер ключа: 20 мм
• Защитное покрытие: горячее цинкование
• Наличие фланца: да
• Состав: без галогенов
• Цвет: стальной

Нержавеющая сталь 316 обеспечивает высокую устойчивость к коррозии, включая воздействие солей, кислот и атмосферной влаги. Горячее цинкование дополнительно усиливает защиту от окисления, особенно на кромках и резьбе. Фланец увеличивает площадь контакта с поверхностью корпуса, снижая риск деформации при затяжке.

Совместимость и монтаж

Гайка установочная плоская Г32Н-М 16х1,5 совместима с кабельными вводами, фитингами и переходниками, имеющими резьбу M16x1,5. Для монтажа требуется стандартный ключ на 20 мм. Устанавливается на наружную резьбу вводного устройства, после чего затягивается до упора против корпуса. Фланец должен полностью опираться на поверхность оболочки — это гарантирует равномерное распределение нагрузки и исключает перекос. Не рекомендуется использовать с пластиковыми или неметаллическими корпусами — для них необходимы другие типы креплений.

Безопасность и стандарты

Изделие изготовлено из материалов без галогенов, что соответствует требованиям безопасности при возгорании — при нагреве не выделяет токсичных газов. Соответствует нормам для электротехнической арматуры, применяемой в промышленных условиях. Материал нержавеющей стали 316 отвечает стандартам ISO 3506 для коррозионностойких крепёжных изделий.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 316 и цинкованию
• Фланец обеспечивает улучшенный контакт с корпусом и равномерное распределение усилия
• Стандартный размер под ключ 20 мм — удобство при монтаже и замене
• Отсутствие галогенов повышает безопасность в закрытых помещениях
• Плоская форма позволяет компактно размещать в ограниченном пространстве

Ограничения применения

Не применяется в качестве основного крепёжа для тяжёлых или вибрационных нагрузок — требует дополнительной фиксации. Не подходит для установки в неметаллические корпуса (пластик, композиты), так как не обеспечивает электрическое заземление. Не предназначен для частого демонтажа — многократные затяжки могут повредить резьбу. Температурный диапазон эксплуатации ограничен свойствами материала: не рекомендовано использование выше +300 °C.

Примеры использования

• Крепление кабельных вводов в шкафы управления станков ЧПУ
• Установка вводов в распределительные щиты на производственных линиях
• Фиксация трубчатых фитингов в коробках для силовой аппаратуры в агрессивных средах (например, на морских платформах)
• Подключение заземляющих проводников через корпус щита в пищевых цехах

Практические советы

• Перед монтажом проверьте соответствие резьбы ввода и гайки — допуск шага 1,5 мм обязателен, иначе возможна порча резьбы
• При использовании в сырых или морских условиях убедитесь, что все детали (включая болты и прокладки) также выполнены из нержавеющей стали 316
• Не используйте смазку на резьбе — она снижает электропроводность; если нужна антикоррозийная защита, выбирайте специальные составы на основе меди
• При затяжке соблюдайте момент — переусердствовать нельзя, чтобы не деформировать фланец или не треснуть корпус
• Артикул zeta33386 — это конкретная модель от ЗЭТАРУС. Аналоги других брендов могут отличаться по толщине фланца или глубине резьбы — сверьте чертежи перед заменой
